ARCHLine.XP 2023 - Für schnelleres und spektakuläreres Design
ARCHLine.XP 2023 bietet die Flexibilität, BIM-Projekte von Anfang bis Ende zu unterstützen, vom konzeptionellen Entwurf bis zum datenreichen 3D-Modell mit detaillierten Dokumenten. Mit modernsten Technologien wie dem neuen Rendering-Modul können Sie ein immersives Präsentationserlebnis schaffen.
- Wir sind stolz darauf, die neue eingebaute, hochmoderne Rendering-Engine vorstellen zu können, die ein neues Niveau an fotorealistischem Rendering ermöglicht.
- ARCHLine.XP 2023 unterstützt IFC4-Import/Export.
- Verwenden Sie Farbschemata und Farbfülllegenden, um Räume und andere Gebäudeelemente wie Raumnamen, Typ, Fläche usw. grafisch darzustellen.
- In ARCHLine.XP 2023 werden neue Betonstahlarten eingeführt. Das Betonstahlwerkzeug bietet ARCHLine.XP eine neue Möglichkeit zur schnellen Erstellung von Gebäuden mit Stahlbetonstrukturen.
- Das neue MEP-Werkzeug Interferenzprüfung kann Schnittpunkte zwischen ausgewählten Elementen oder allen Elementen im Modell finden.
Wir haben auf unsere Nutzer gehört, insgesamt wurden mehr als dreißig Weiterentwicklungsvorschläge in das neue Programm umgesetzt.
Die wichtigsten Neuheiten von ARCHLine.XP 2023:
1. Neue Rendering-Engine
2. Farbschema
3. Betonstahl
4. RTF text editor
5. Construction sequence animation
6. IFC 4-Import/Export
7. Interferenzprüfung (MEP)
8. Ein sauberer Grundriss, angepasste 2D-Darstellung von 3D-Objekten
- Benutzeroberfläche
- Optimierte Befehle und Arbeitsabläufe
- Architektonische Neuheiten
- Verbesserte Funktionalitäten
- Wichtigste Funktionen
- Druck-Funktionen
- Neuheiten in Interior-Design
Benutzeroberfläche:
Neue Markierungspunkte:
- Schnitt - Schnitt mit einem Klick erstellen/aktualisieren
- Grafische Änderung der Objektgröße
- Das Bild hat eine Markierung zur Bearbeitung der X/Y-Größe, ähnlich einem Rechteck.
- Die Listbox Raum und Bereich ermöglicht es Ihnen, den Raumnamen zu bearbeiten, ohne direkt einen Befehl einzugeben.
Section | Object size | Image X/Y size |
Room and Area listbox | ||
Aktualisieren der Dialoge oder anderer Formulare, aus denen ARCHLine.XP besteht:
Die verschiedenen Dialoge und anderen Formulare, die ARCHLine.XP beinhalten, werden aktualisiert.

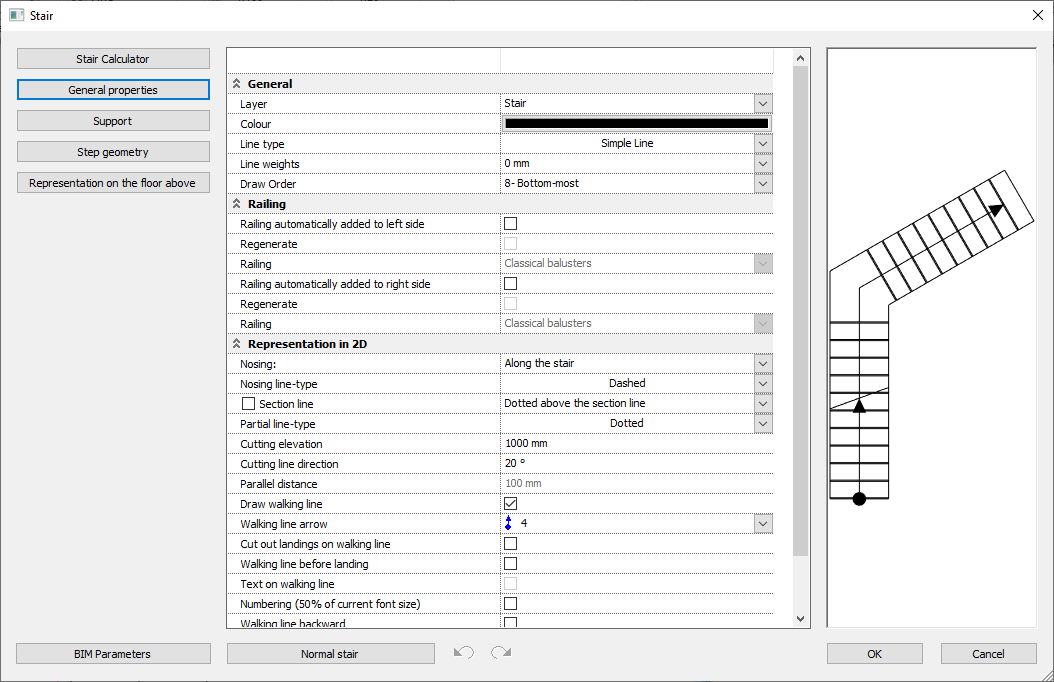

- Einheitliches Aussehen des Dialogfelds Treppeneigenschaften
- Einheitliches Erscheinungsbild des Dialogfensters Raum- und Flächeneigenschaften
Optimierte Befehle und Arbeitsabläufe
Variants
All elements in the ARCHLine.XP fits into a clearly defined hierarchy: Categories - Styles - Variants
Variants are elements that differ only slightly from similar elements.

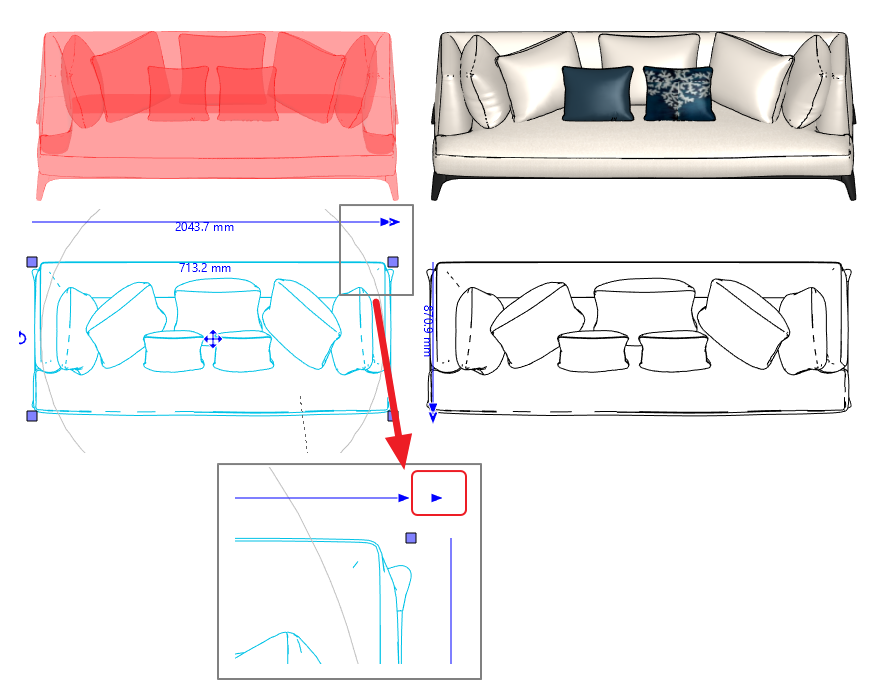

Grafische Skalierung von Objekten
Objekte können auch grafisch skaliert werden, und zwar mit den blauen Pfeilmarkierungen in horizontaler und vertikaler Richtung. Der Pfeil erscheint auf der Seite, auf die der numerische Größenpfeil zeigt.

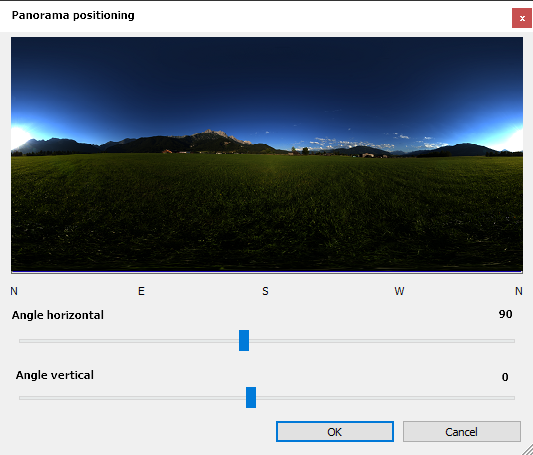

Panorama-Positionierung
Die Panoramapositionierung hilft dabei, die optimale Position des HDR-Hintergrundbildes zu finden.
Architektonische Neuheiten:

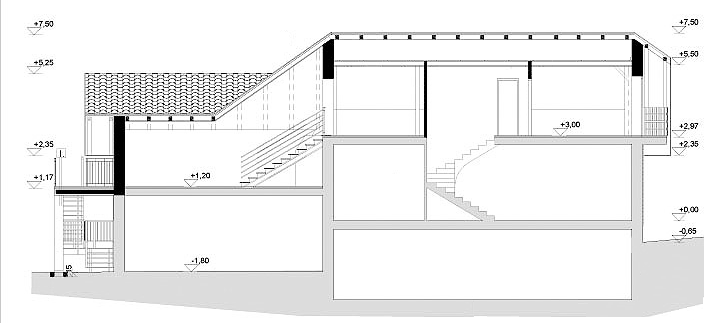

Geteilt auf zwei Ebenen
Manchmal ist der Grundriss aufgrund der Topographie in Teile geteilt
Sie können innerhalb eines Stockwerks eine geteilte Ebene erstellen, damit Sie sich leichter auf diese Höhe beziehen können.

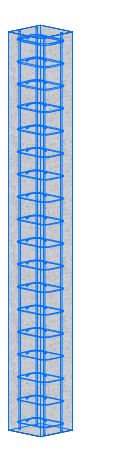

Betonstahl
Mit dem Werkzeug Betonstahl können Sie vordefinierte Betonstahlformen oder benutzerdefinierte Betonstahl platzieren, um Betonmodellierungselemente wie Stützen, Träger und Platten zu bewehren.

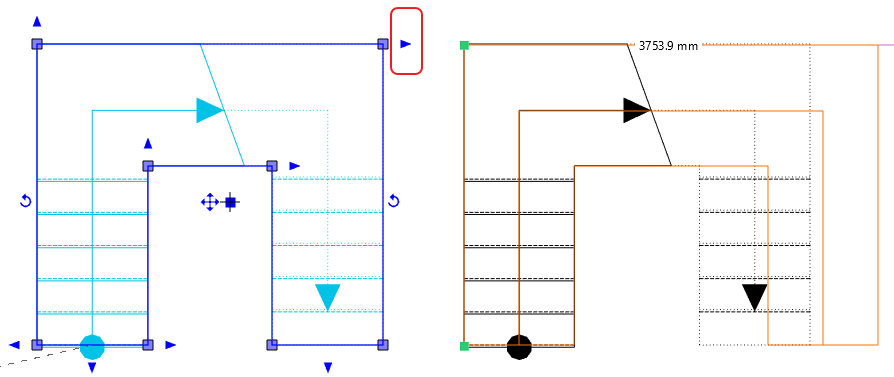

Bearbeiten der Treppengeometrie
Steuerpfeile werden auf der Treppe angezeigt und zeigen an, welche Dimensionen entsperrt und zum Reshen verfügbar sind
Konstruktionsanimation
Die Bauanimation beschreibt visuell den Bauablauf mit Programmzeitleisten.
Die Bausimulation bietet eine visuelle Darstellung der Bauphasen eines Projekts und ist die perfekte Ergänzung zu Ihren 2D-Zeichnungen und Zeitplänen. Es erleichtert das Verständnis des Projekts.
Die Ausgabe ist eine 3D-Animation mit kurzen Clips, die aus Perioden und den Perioden zugewiesenen Auswahlen generiert wurden.
Ersetzen des Callout-Inhalts durch ein DWG- oder Rasterbilde
Die Neuheit von 2023 besteht darin, dass der Inhalt des Callouts durch einen externen Inhalt ersetzt werden kann, z.B. B. ein Rasterbild oder eine DWG-Datei, damit kann dem Knoten eine Darstellung auf Bauebene zugewiesen werden.
Raumbuch –Wechselbare Reihenfolge
Sie können die Reihenfolge der im Raumstempel angezeigten Daten frei ändern

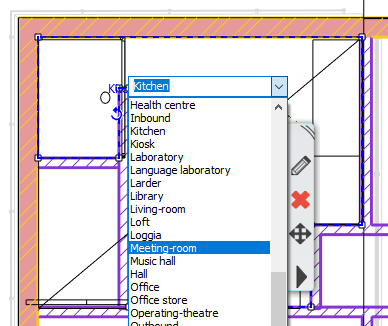

Raumbuch - den Raumnamen ändern
Sie können den Raumnamen aus dem Grundriss in der Dropdown-Liste in dem von Ihnen platzierten Raum- und Flächenstempel ändern.
Verbesserte Funktionalitäten:

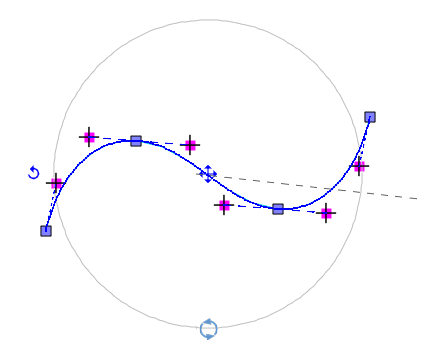

Spline-Bearbeitung durch Kontrollpunkte oder Passpunkte.
Die Bearbeitung eines Splines mit Scheitelpunkten bietet im Allgemeinen eine feinere Kontrolle über die Verformung eines kleinen Abschnitts als die Bearbeitung mit Passpunkten.
Die Kontrollpunkte sind durch lila Punkte und die Anpassungspunkte durch blaue Punkte gekennzeichnet.
Senkrechter Profilabschluss
Der Sinn dieses Befehls ist es, die genaue Planung zu erleichtern. Der Befehl vervollständigt die Polylinie mit einem senkrechten Abschluss.
Wandverbindungen
Wenn der Endpunkt innerhalb einer anderen Wand liegt, erstellt das Programm automatisch eine T-Verbindung

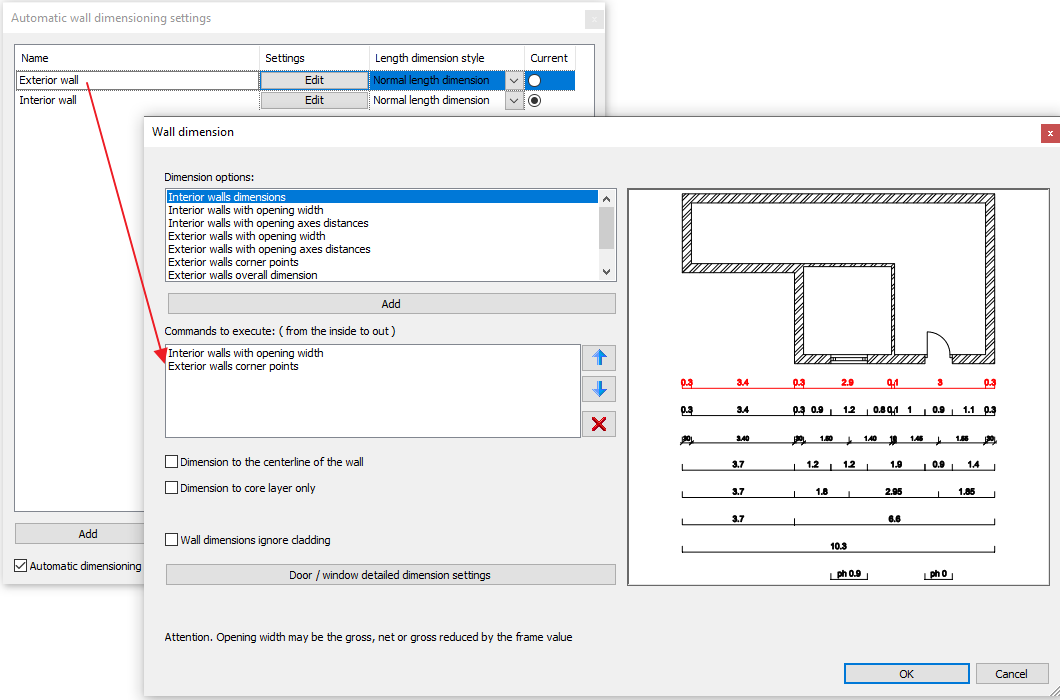

Maßwand Skalierungssets
Sets können im Ribbon-Menü erstellt und aktiviert werden
Mit dem Befehl "Erstellen" wird die Liste der benutzerdefinierten und bereits gelieferten Sets in einem neuen Ribbon-Menü angezeigt.

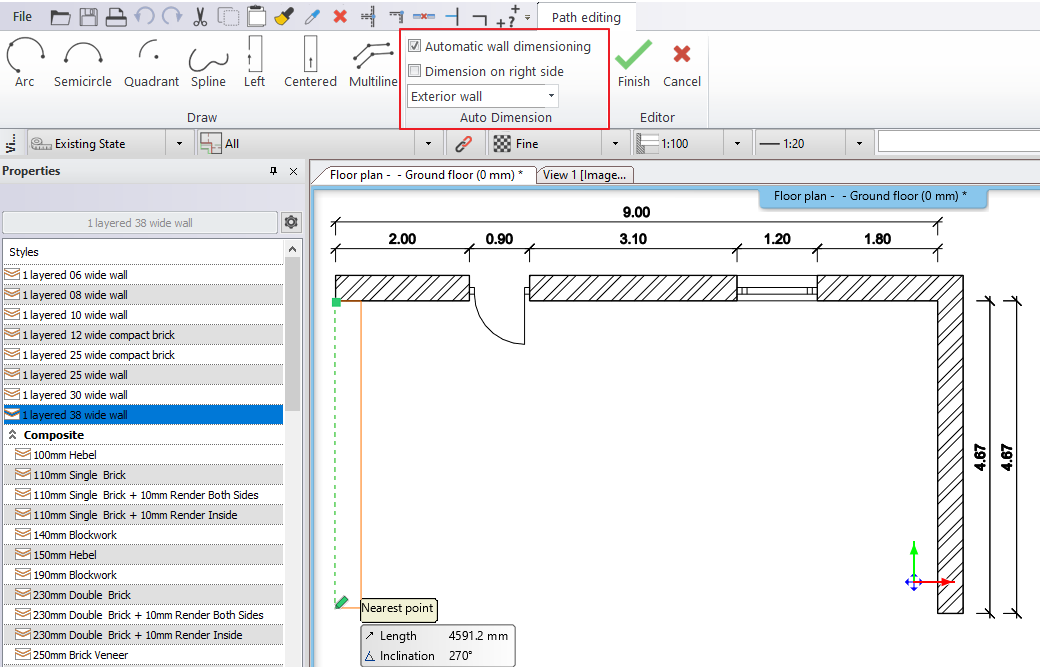

Wände mit Abmessungen erstellen
Sie können eine Reihe von Abmessungen zuweisen, um eine neue Wand zu erstellen. Sie können festlegen, welche Skalenart(en) Sie erstellen möchten. Die neue Funktion kann aktiviert oder deaktiviert werden.

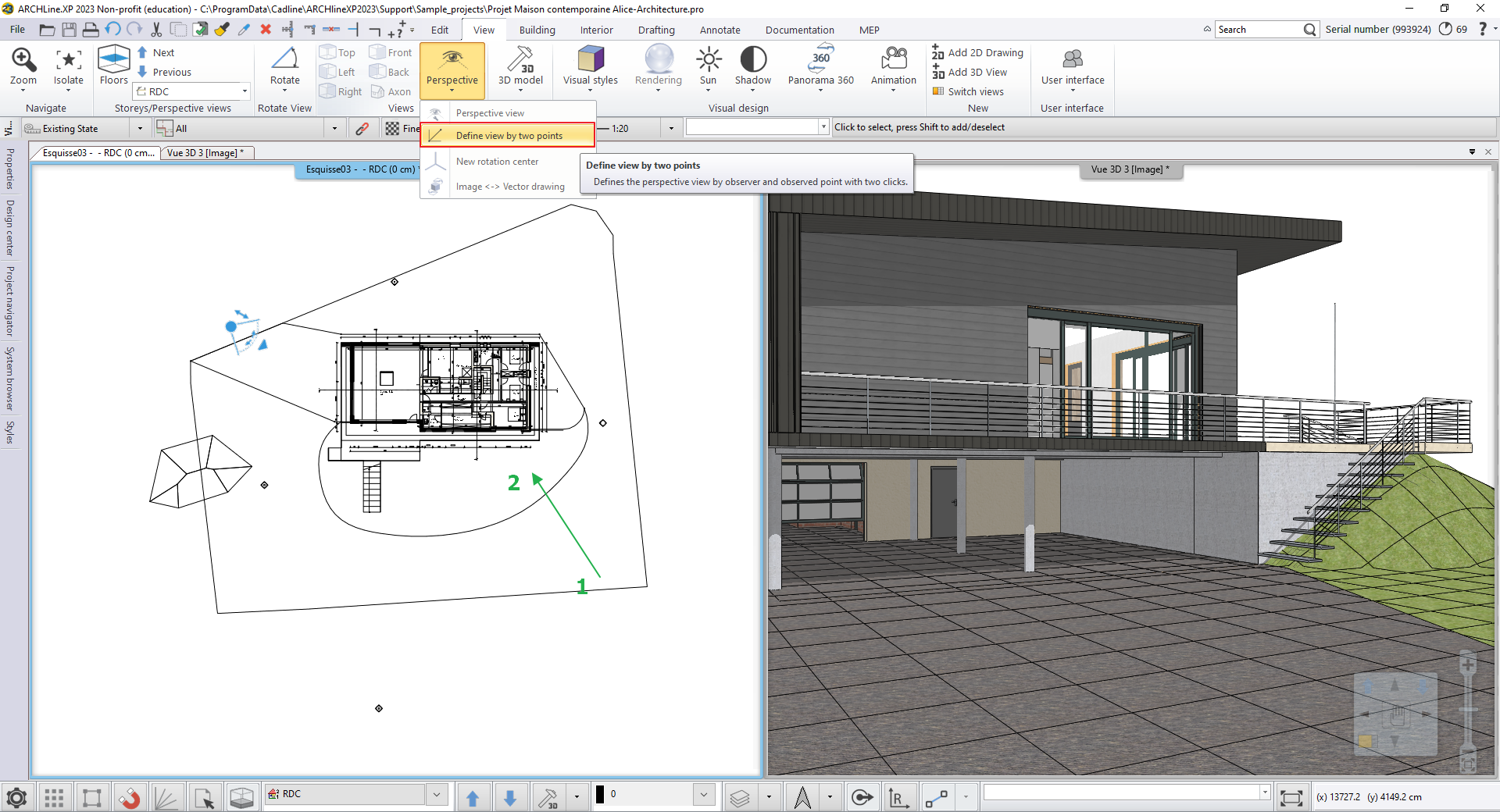

Zwei-Punkte-Perspektive auf dem Grundriss
Sie können eine neue perspektivische Ansicht in 2D mit horizontalem Sichtfeld erstellen.
Wichtigste Funktionen:
IFC4 Version
ARCHLine.XP unterstützt den Import und Export sowohl von IFC2x3 als auch von IFC4 Versionen.
Built-in Rich Text format (RTF) editor
ARCHLine.XP 2023 enables to import Rich Text format (RTF) text.
RTF documents can be imported from Microsoft Word and many other word processing programs.
Imported RTF text retains most of their formatting in ARCHLine.XP.
Note:
This function below has been deprecated in ARCHLine.XP 2023 update versions after 07.12.2023.
That means they are no longer supported, and removed from future versions.
-The Place it (RTF) Built-in Rich Text format (RTF) editor, as Syncfusion third party license has expired.
Druck-Funktionen:

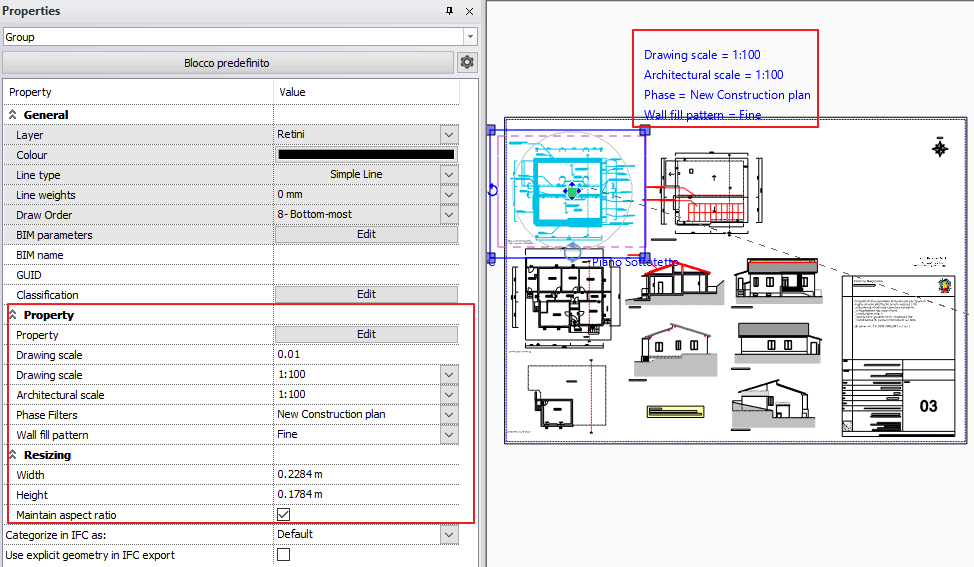

Druck Layout-Modernisierung
Die Verwaltung des Entwurfsblatts wurde durch das Erscheinen des Dialogs Layouteigenschaften vereinfacht. Wichtige Bemaßungsparameter können direkt mit den Markern auf der Zeichnung eingestellt werden.
Mit den neuen Markierungen können Sie Zeichnungen direkt auf dem Planblatt bearbeiten:
- Zeichnungsmaßstab =
- Architektonischer Maßstab =
- Phase = Dimensionsskala
- Wandfüllungsmuster =
Neuheiten in Interior-Design

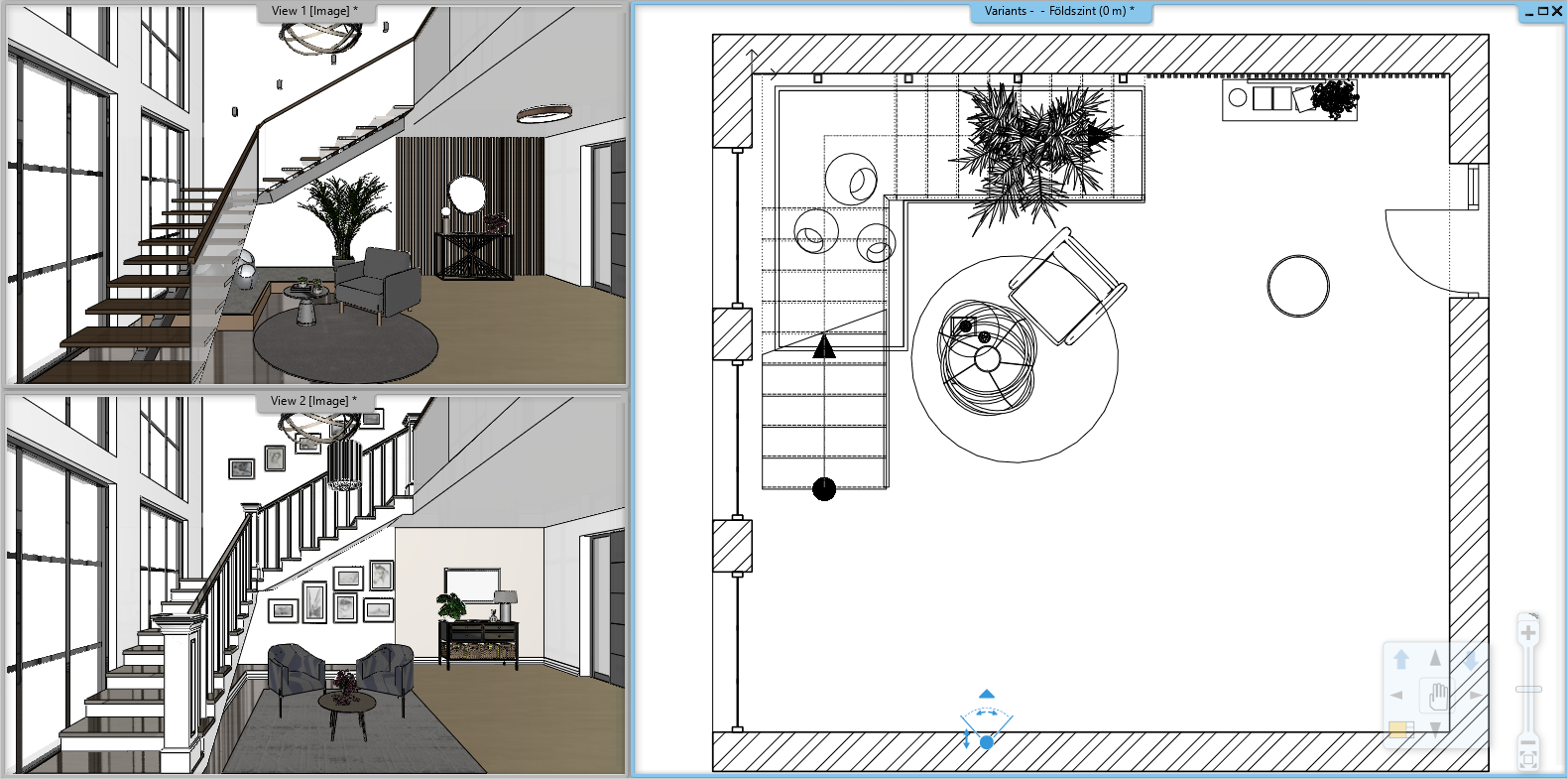

Verwaltung von Entwurfsvarianten in 3D-Ansichten
Es ist möglich, verschiedene Layervarianten in mehreren 3D-Fenstern darzustellen, so dass sich verschiedene Versionen des Entwurfs leicht vergleichen lassen.

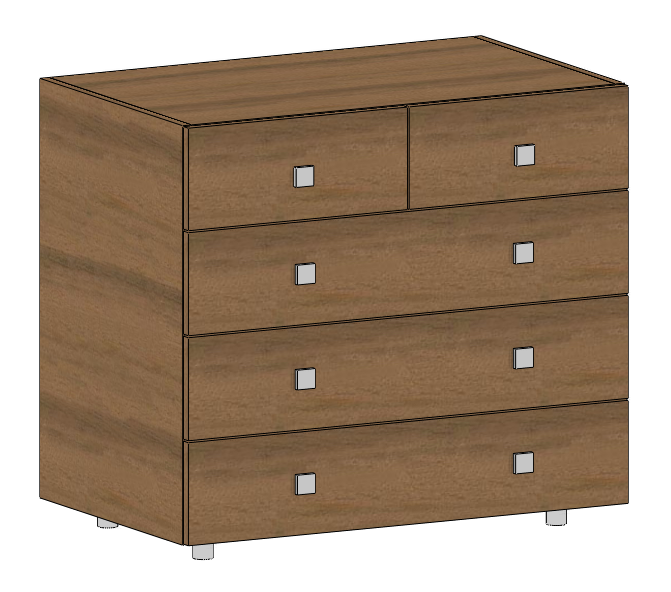

KBB-Möbelfronten mit mehreren Griffen
KBB-Möbelfronten können mehr als einen Griff aufnehmen, so dass Sie dieselbe Schublade oder Tür mit verschiedenen Griffen versehen können.

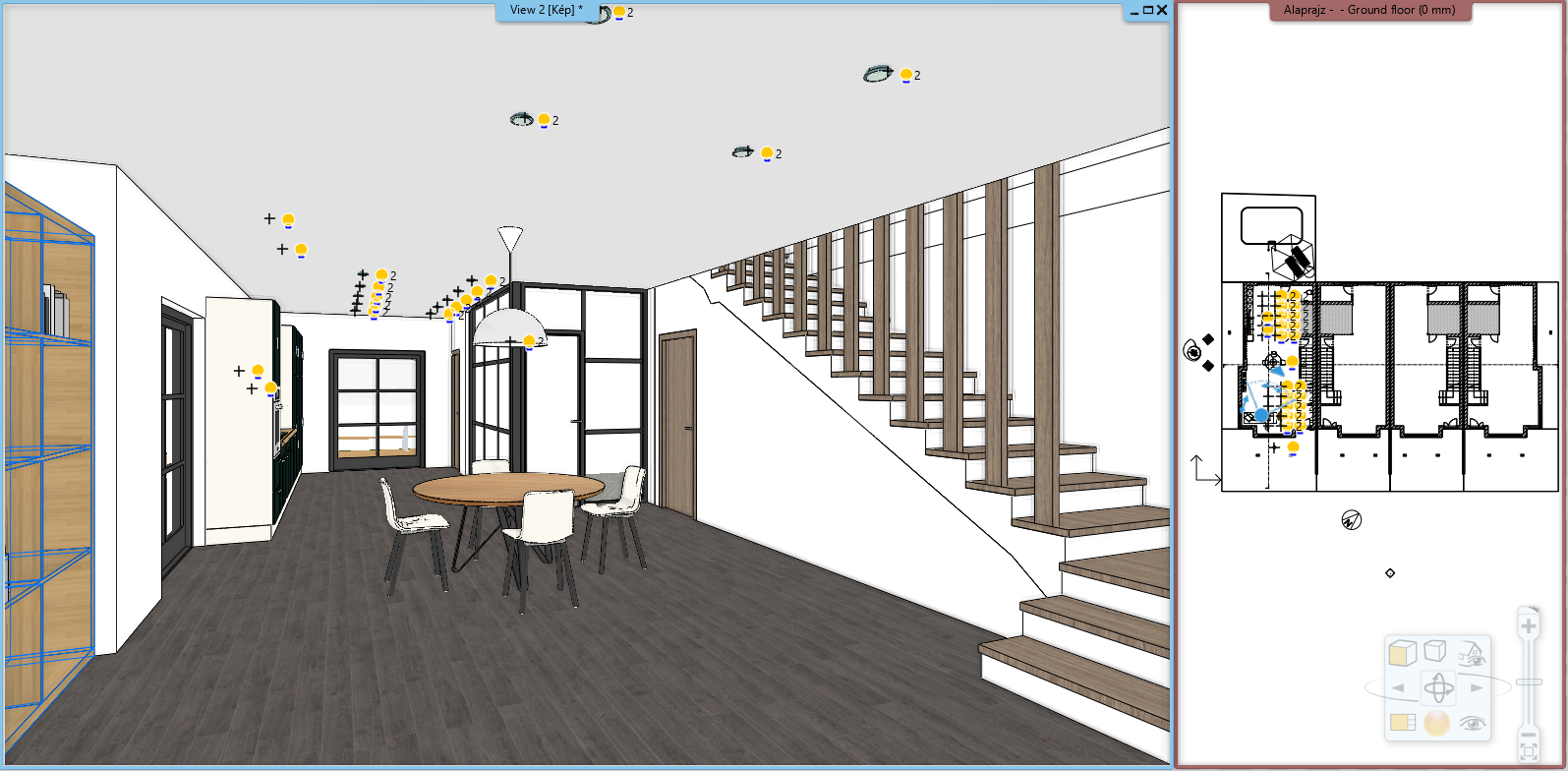

Übersicht der Beleuchtung
Neuer Befehl, der alle Lichtquellen mit gelben/schwarzen Glühbirnen anzeigt, je nachdem, ob sie ein- oder ausgeschaltet sind. Klicken Sie auf das Lichtquellensymbol, um die bekannten Funktionen aufzurufen.
- Anheben: Ändern Sie die Höhe der Lichtquelle.
- Lichtquelle hinzufügen/bearbeiten: Im Lichtquellen-Editor-Dialog können Sie die Eigenschaften der Lichtquelle ändern oder eine neue Lichtquelle hinzufügen.
- Licht ein-/ausschalten: Die Lichtquelle sendet Licht in 3D aus oder nicht.
- Intensität: steuert die Helligkeit.
- Lampe anzeigen: zeigt das mit der Lichtquelle verbundene Objekt in 3D und 2D an.

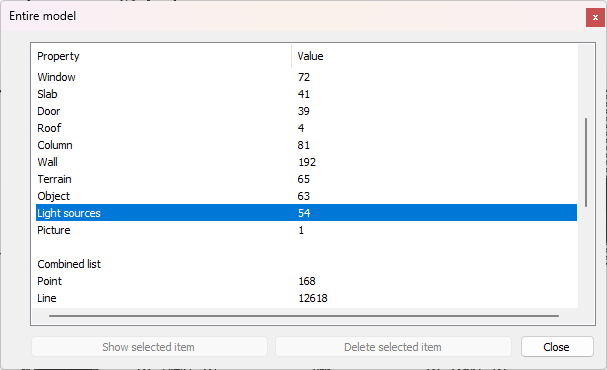

Die Liste der Elemente enthält Lichtquellen
Aus dem Grundriss heraus geöffnet, zeigt Ihnen der Befehl Liste der Elemente, wie viele Lichtquellen im Projekt platziert wurden.
Material finden
Auswahl aller Elemente, die das angegebene Material enthalten.
Bisher konnte das im Projekt verwendete Material durch einen Rechtsklick auf das Element identifiziert werden. Das ausgewählte Material wird im Objektzentrum angezeigt und seine Eigenschaften können direkt von hier aus bearbeitet werden.
Mit dem neuen Befehl im Objektzentrum können Sie auch den umgekehrten Vorgang ausführen: Zeigen Sie die Objekte an, die das ausgewählte Material in der Bibliothek enthalten.

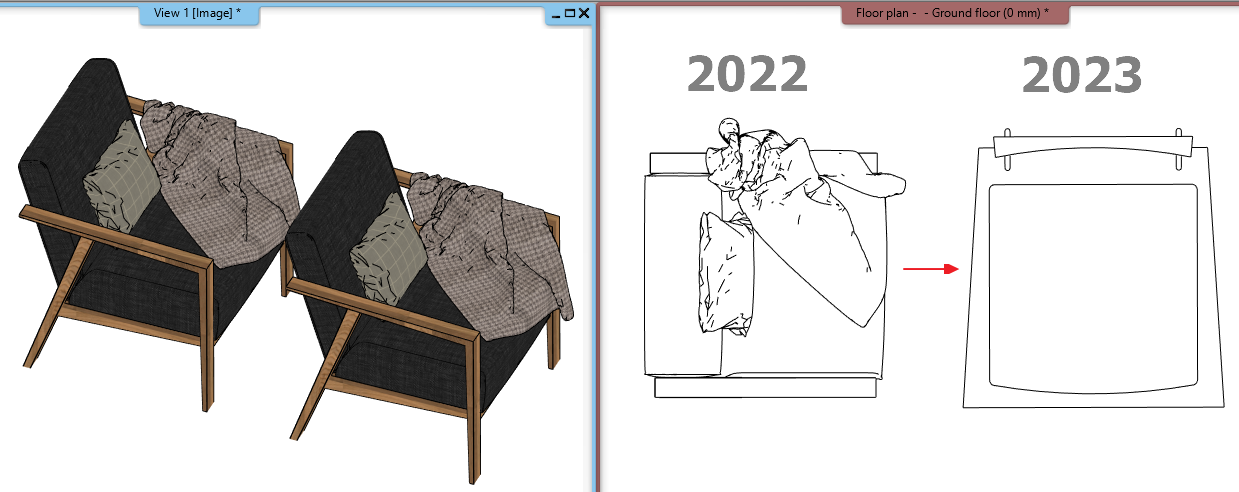

Darstellung von 3D-Objekten in 2D mit benutzerdefinierten Gruppen
Jedem 3D-Objekt können verschiedene 2D-Darstellungen zugewiesen werden.
Der Vorteil ist der transparentere Grundriss. Die Verwendung von schematischen Darstellungen anstelle einer Draufsicht führt zu einem übersichtlicheren Grundriss.
