Geteilte Höhe

Die Split-Level ist der Teil des Gebäudes, bei dem sich die Ebene eines Gebäudeteils zwischen zwei Gebäudeebenen befindet.

Sie können eine geteilte Ebene innerhalb einer Etage erstellen, damit Sie sich leichter auf diese Höhe beziehen können.

Die Höhe der geteilten Ebene kann in der Statusleiste verwaltet werden, wenn das neue Element platziert wird, und zwar über die Schaltfläche Höhe der geteilten Ebene aktivieren/deaktivieren.

Wenn Sie ein Element in eine andere Etage kopieren/verschieben, wird die Höhe der geteilten Ebene automatisch in die andere Ebene kopiert, indem der Wert der auf der Zielebene eingestellten Höhe der geteilten Ebene übernommen wird. Ist auf der Zielebene keine Splitlevel-Höhe eingestellt, platziert das Programm das Element gemäß der Standardeinstellung der Ebene.

Beispiel:
Die Split-Level-Höhe beträgt 1,5 m im Erdgeschoss und 1,2 m im Obergeschoss.
Wurde eine Decke im Erdgeschoss mit geteilter Geschosshöhe verlegt, beträgt ihre Höhe im Vergleich zum Erdgeschoss 1,5 m. Nach dem Kopieren in den ersten Stock wird das kopierte Element in der Höhe von 1,2 m platziert, die dem ersten Stock zugewiesen ist.

Bearbeiten:

- Bearbeitung eines Elements: Die Änderung der Höhe der geteilten Ebene kann an zwei Stellen im Programm vorgenommen werden.

1. Rechtsklickmenü - Auswählen- Ebenenverschiebung aktivieren / deaktivieren

2. Eigenschaften-Panel am Ende der Liste

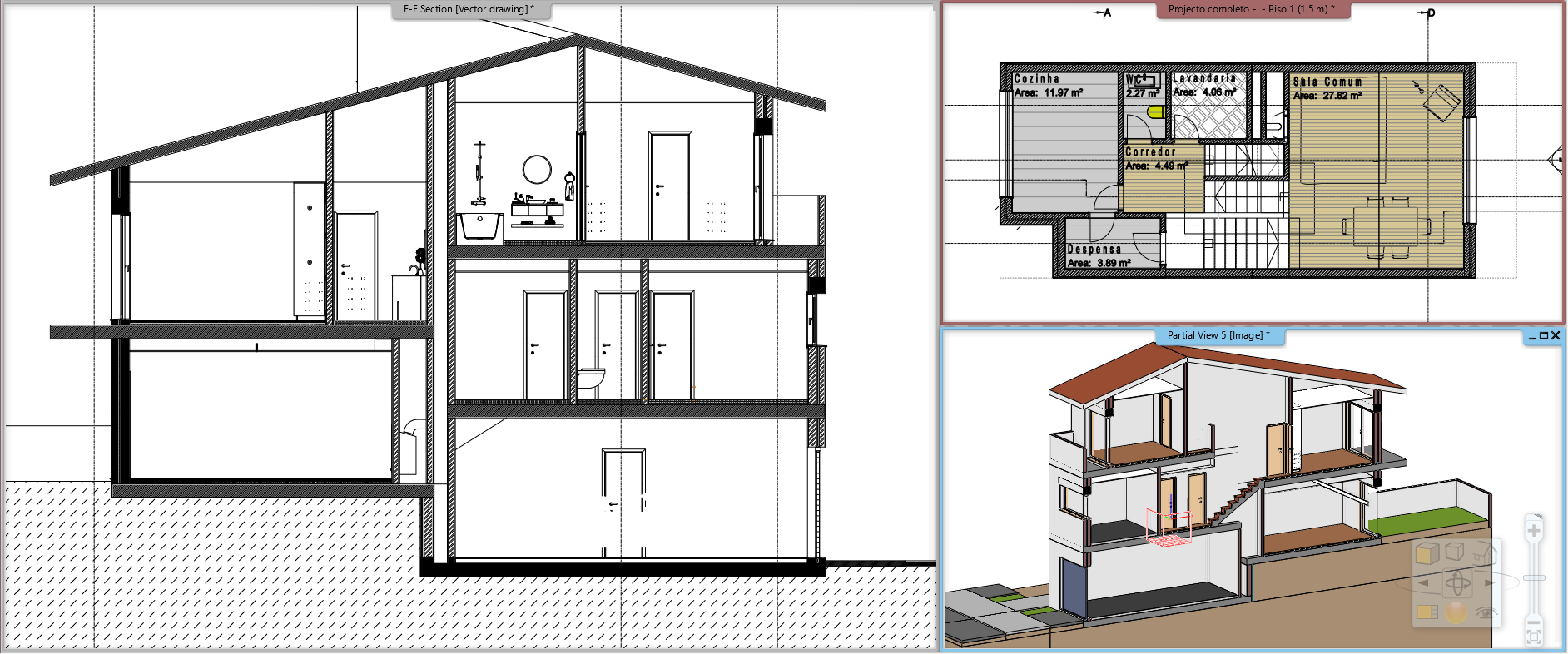

Siehe die folgende Abbildung.

- Änderung von mehreren Elementen: Die Änderung der Ebenenverschiebung kann an einer Stelle im Programm vorgenommen werden.

1. Eigenschaften-Panel am Ende der Liste
