Farbschemata

Das Farbschema ist eine grafische Überschreibungsmethode, die dazu dient, Gruppen von Elementen oder Räumen basierend auf beliebigen Eigenschaften anzuzeigen und die Inhalte Ihres Projekts auf verständliche Weise darzustellen.

Ein Farbschema basiert auf einem Elementtyp und seiner Eigenschaft und seinem zugewiesenen Wert.
Die Farbschemata gemäß den Eigenschaften sind speicherbare Vorlagen, so dass durch Veränderung der Vorlagen das Modell nach unterschiedlichen Gesichtspunkten dargestellt werden kann.

Farbschemata helfen Ihnen, den Inhalt des Projekts zu verstehen.

Eine naheliegende Verwendung ist die verständliche Darstellung von Räumen mit Farbschemata.
Neben dem Raum können auch andere Elemente des Gebäudes dargestellt werden, sodass Kunden die Komplexität innerhalb des Gebäudes leicht nachvollziehen können.

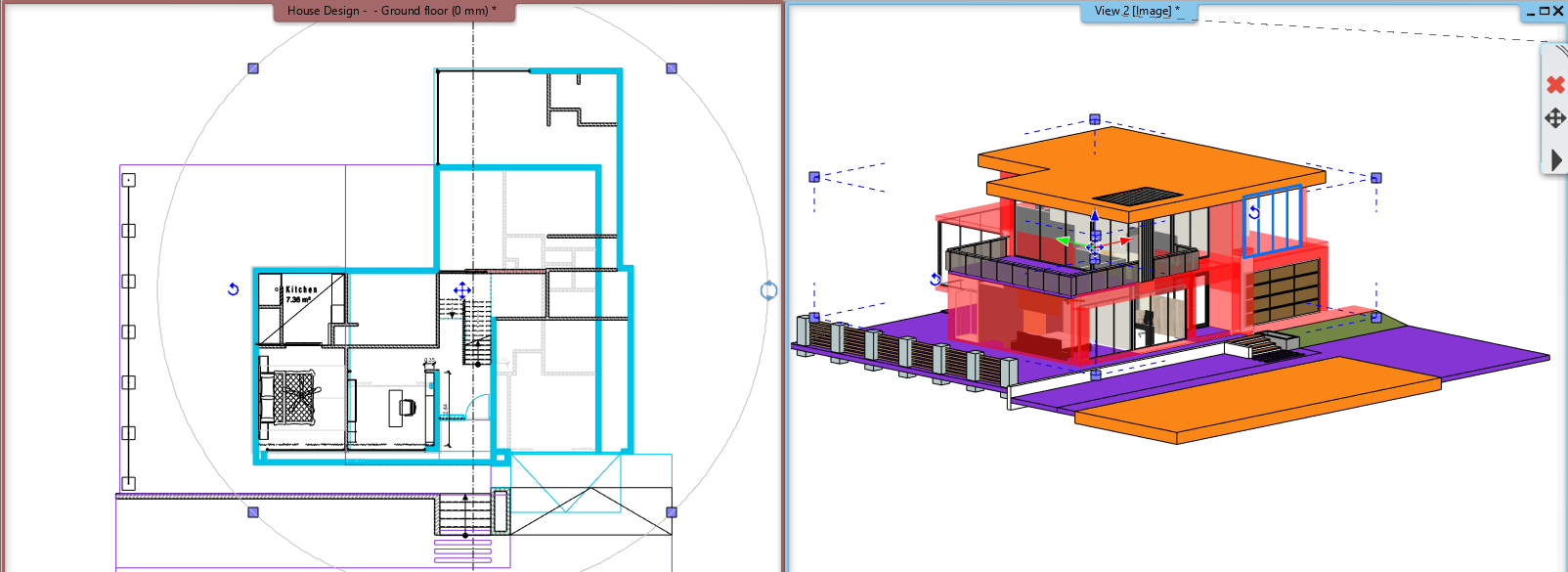

Beispiel: Zeigen Sie alle Decken, sortiert nach Dicke gleich 200mm, 400mm, 500mm, wie im Beispiel unten dargestellt.

Farbschemata helfen Ihnen, Eigenschaften in Ihrem Projekt mit Farben zu kommunizieren und den Inhalt Ihres Projekts zu visualisieren.

ARCHLine.XP färbt die ausgewählten Elemente nach Eigenschaft, Operation und Wert um. w.

Standort: ocation: Annotate- Legends - Farbschemata

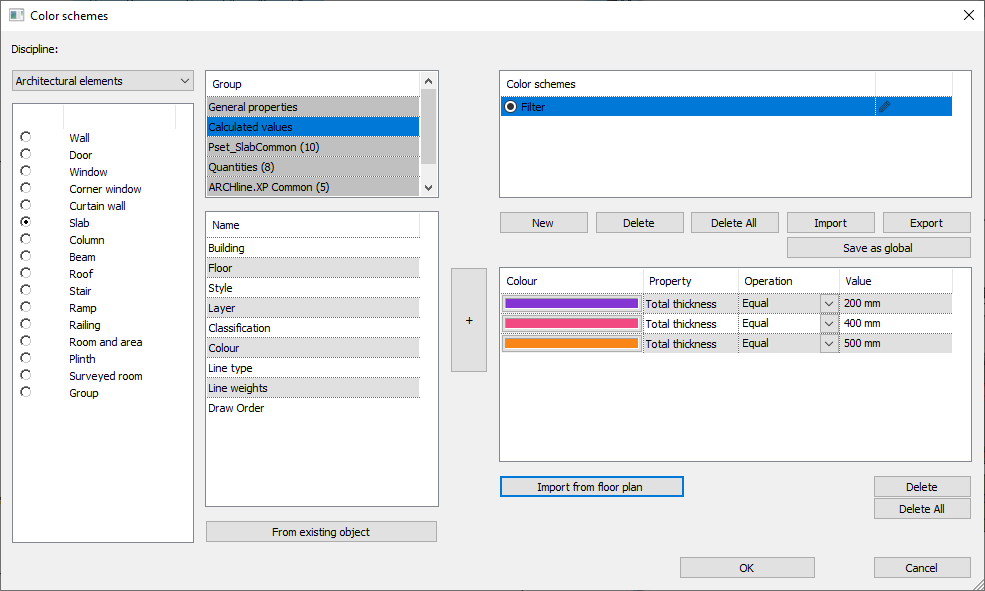

Die Schaltfläche "Aus Grundriss importieren" durchsucht die gesamte Datenbank und listet alle Decken nach verschiedenen Dickenwerten auf und zeigt sie in verschiedenen Farben an.

Farbschemata Erklärung der Symbole.

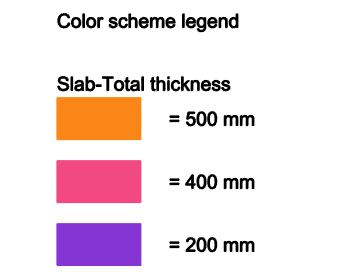

Sie können die Farb- und Werteliste auf dem Grundriss platzieren.
