Bearbeiten einer skalierten Zeichnung im Layout

Wenn Sie eine Zeichnung im Layout platzieren, können Sie einen Maßstab anwenden, so dass die gesamte Geometrie in dieser Zeichnung den ausgewählten Maßstab widerspiegelt.
Anmerkung:
Der architektonische Maßstab, die Phaseneinstellung, die Anzeige des Wandfüllmusters und das angewandte Farbschema können auf die gleiche Weise wie der Maßstab geändert werden.

Daher können Sie den Maßstab im Layout schnell anpassen.

In den folgenden Abschnitten wird erläutert, wie Sie eine skalierte Zeichnung bearbeiten können.

Um eine skalierte Zeichnungsgruppe zu bearbeiten, gehen Sie folgendermaßen vor:

1. Wählen Sie die Zeichnung aus. Sie können den aktuellen Maßstab sehen, wenn die skalierte Zeichnungsgruppe ausgewählt ist, wie in der Abbildung oben gezeigt.

2a. Klicken Sie auf der linken Seite im Fenster Eigenschaften auf Zeichnungsmaßstab.

2b. Die bearbeitbaren Markierungen auf der rechten Seite werden angezeigt, klicken Sie auf Zeichnungsmaßstab.

2c. Klicken Sie auf Eigenschaft oder auf das Bleistiftsymbol mit dem grünen Kästchen in der Abbildung oben.

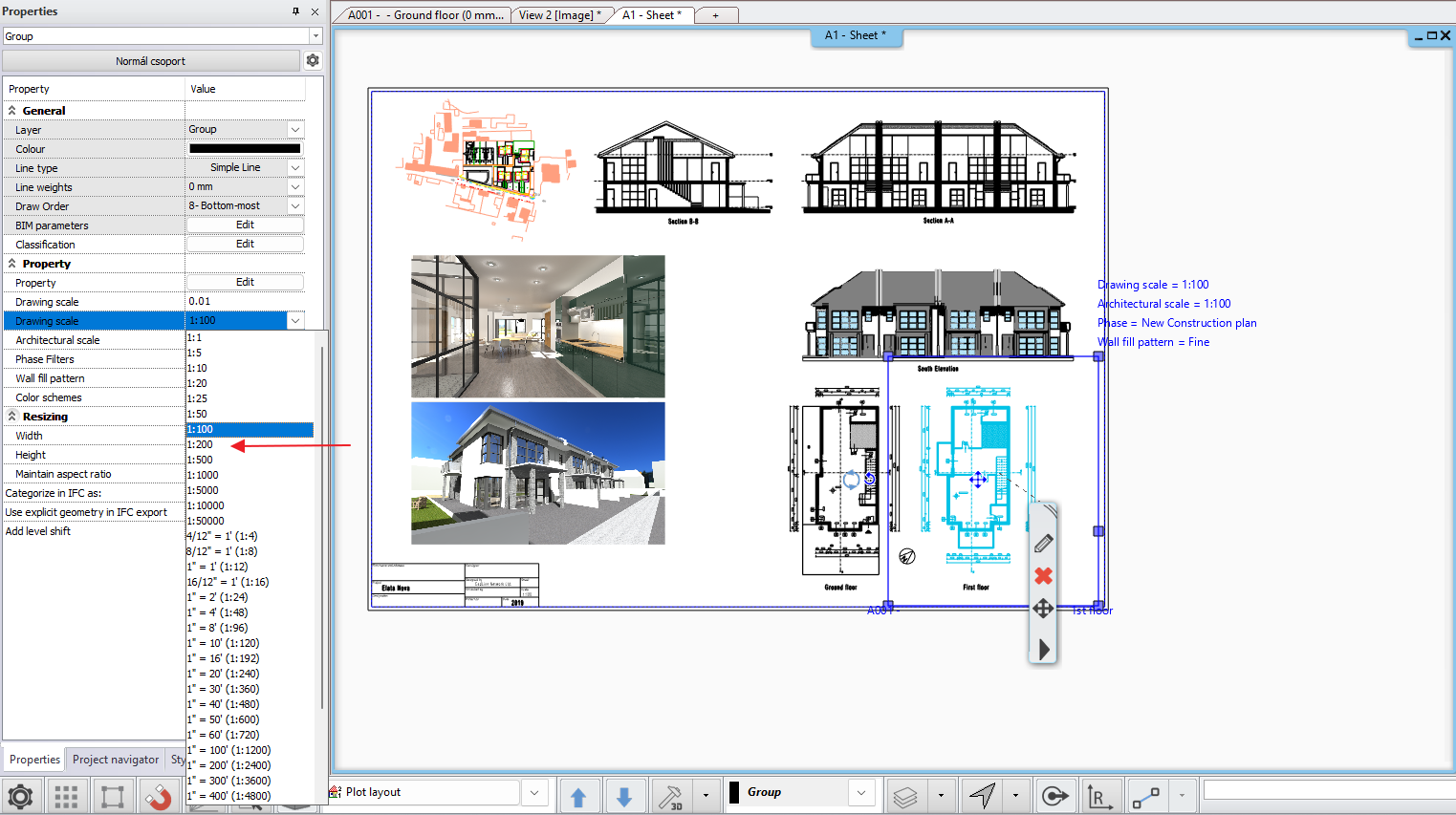

3. Wählen Sie den neuen Maßstab aus dem erscheinenden Untermenü, wie in der folgenden Abbildung gezeigt.

Wenn Sie einen neuen Maßstab wählen, ändert sich die Größe der Zeichnung. (Im Beispiel wird es 1:200 statt 1:100 sein)

Anmerkung:

Wenn Sie die Skalierung anwenden, behalten jedoch einige Elemente wie Text, Beschriftungen, Bemaßungen und Schraffuren ihre ursprünglichen Eigenschaften bei, z. B. den Zeilenabstand und die Schriftgröße.
