Tür/Fenster-Eigenschaften – ARCHLine.XP

Allgemeine Instanzeigenschaften für Türen/Fenster werden im Folgenden beschrieben.

Hauptparameter

Name	Beschreibung
Maße
Dicke	Die Dicke der Tür / des Fensters
Höhe	Die Höhe der Tür / des Fensters
Breite	Die Breite der Tür / des Fensters
Öffnung verstecken und eine Nische schaffen	Besonderes Merkmal, das den Umgang mit Hohlräumen anstelle von Tür-/Fenstervolumina ermöglicht.
Abstand von der Wandlinie	Der Abstand zwischen dem Rahmen der Tür / des Fensters und der Wandbezugslinie.
Schwellenhöhe	Gibt die Höhe der Schwelle im Verhältnis zum Boden an
Äußere Schwelle Höhe	Sie können die innere und äußere Brüstungshöhe separat in Bezug auf das Fertigfußbodenniveau oder das äußere Deckenniveau definieren.
Ebenenverschiebung hinzufügen	Weisen Sie der Split-Level-Ebene eine Tür-/Fensterhöhe zu, wenn sich die Split-Level-Ebene zwischen zwei Ebenen des Gebäudes befindet.
Effektive klare Breite	Die Breite der Öffnung, gemessen im rechten Winkel zu der Wand, in der sich die Tür befindet.
Effektive klare Höhe	Der Öffnungsabstand, der zwischen den Tür-/Fensterrahmen entsteht, wenn der Tür-/Fensterflügel vollständig geöffnet ist.
Referenzachse	Platzierung an der Wand mit dem mittleren Punkt oder links / rechts. drücken Sie F5 während der Platzierung zu ändern.
Abstand von der Wandecke	Bearbeitbares Feld während der Änderung.
Beleuchtungsfläche	Fläche, die das Licht durchlässt, in Prozent
Belüftungsbereich	Bereich, der in Prozent geöffnet werden kann

Wandverkleidung und Architrav

Sie können den Rahmen der Innen- oder Außenseite der Türen oder Fenster zuordnen und den Querschnitt festlegen. Sie müssen die inneren und äußeren Eigenschaften des Rahmens getrennt angeben.

Rahmen-Eigenschaften
Sie können Vollrahmen oder offene Rahmen nach unten zuweisen.
Der Querschnitt kann rechteckig oder ein aus der Bibliothek ausgewähltes Profil sein.
Sie können eine Wandverkleidung zwischen dem Rahmen und der Laibung anbringen und ihr eine Dicke und ein Material zuweisen.
Wenn Sie dem Rahmen oder der Verkleidung kein Material zuweisen, wird das Material von der Wand übernommen.
Klicken Sie auf die Schaltfläche Tür-/Fenstereigenschaften - Verkleidung und Zarge¬, um die Eigenschaften des Rahmens zu definieren.

Ändern der Position des Querschnittes
- Nach Anklicken der Tür / des Fensters im Grundriss wird das Profil des zugeordneten Rahmens angezeigt.
- Sie können das Profil spiegeln oder drehen, indem Sie auf das Profil klicken und in der Befehlszeile die Stichworte Spiegeln oder Drehen wählen.
- Mit Enter wird der Befehl beendet.

Der Vorteil dieser Methode ist, dass (im Gegensatz zum Ändern des Fensters "Profil einfügen" im Fenster "Eigenschaften") das Ergebnis der Änderung auf dem Grundriss im Vergleich zur Tür bzw. zum Fenster sichtbar ist, d.h. es ist offensichtlich.

Erweiterter Rahmen
Gerader Rahmen

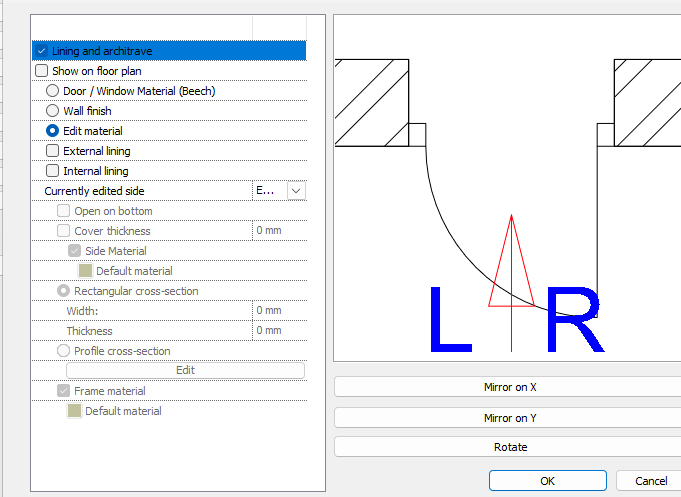

Parameter der Wandverkleidung und des Architravs

Der Architrav ist ein verziertes oder geformtes Band, das zur Einfassung einer Öffnung verwendet wird.

Name	Beschreibung
Wandverkleidung und Architrav - Hauptschalter	Schaltet sie aus oder ein
Im Grundriss anzeigen	Im Grundriss sichtbar machen
Materialien und Oberflächen
Tür-/Fenstermaterial	Verwenden Sie das gleiche Material wie bei der Öffnung des Trägers.
Wandoberfläche	Tragen Sie das gleiche Material auf wie auf der Seite der Trägerwand.
Material bearbeiten	Sie können das Material frei wählen. Sie können einen Wert aus der Materialliste auswählen.
Externe Verkleidung - Hauptschalter	Turns External Lining off or on
Internal Lining - Main switch	Turns Internal Lining off or on.
Currently edited side	Selects the side (external / internal) to which the properties below apply
Open on bottom	Full frame or open frame down.
Rectangular cross section
Width	Width of the rectangular shape
Thickness	Thickness of the rectangular shape
Profile cross section
Editable	Select the profile to use instead of rectangular shape
Frame Material	The material for the frame.

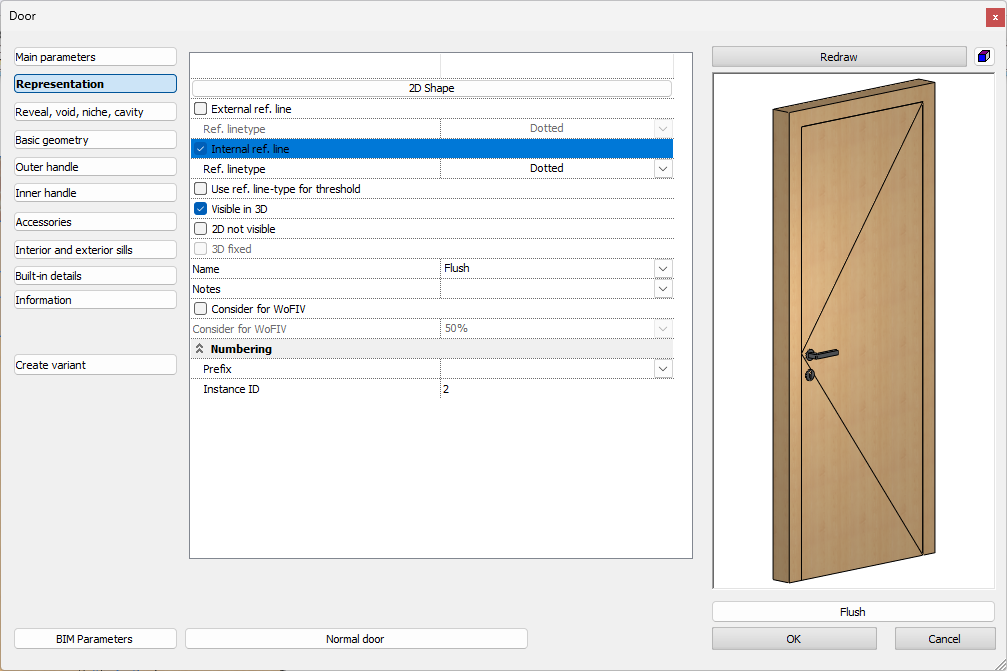

Representation

Lines in floor plan drawings with dots and/or dashes indicates something that is unseen.

External reference line	Turns External reference line off or visible.
Internal reference line	Turns Internal reference line off or visible.
Use ref. line-type for threshold	Apply the given line type to display threshold
Visible in 3D	Turns door / window visible in 3D views.
2D not visible	Turns door / window floor plan symbol off or visible.
3D fixed	With this command you can lock 3D models to architectural objects independent of the 2D symbol. Once you lock an architectural object, you may make any modification in the 2D drawing; its 3D view will not be altered.
Name
Notes
Consider for Wofiv	Turns on with 50% or 100% or off for Wofiv room calculation if a door/window niche has to be considered.
Numbering
Prefix	This property identifies identical instances by a number (instance ID). The program assigns a number increased by 1 to different instances of doors or windows. The first door or window you place in a project defaults to a value of 1. When creating a schedule, doors and windows can be grouped by instance value.
Instance ID	The program assigns a number increased by 1 to different instances of doors or windows.
