Die Gebäudebemaßung auf einem Grundriss erfordert mehrere durchgehende Bemaßungslinien, um Außenwände, Wandanschlüsse, Innenwände, Fenster, Türen und andere Elemente zu bestimmen.
Die Außenwände eines Gebäudes werden außerhalb des Grundrisses vermaßt.
In der Regel ist die äußerste Maßlinie die Gesamtabmessung des Gebäudes.
Die nächste Maßlinie, die sich zu den Außenwänden hin bewegt, gibt die Lage der Wände und die Mittellinien der Türen und Fenster an. Andere Details im Plan befinden sich auf einer dritten oder vierten Maßlinie. Diese Hierarchie ermöglicht es, wichtige Rahmenelemente und kleinere Details schnell zu finden, indem man sich auf die entsprechende Maßlinie bezieht.

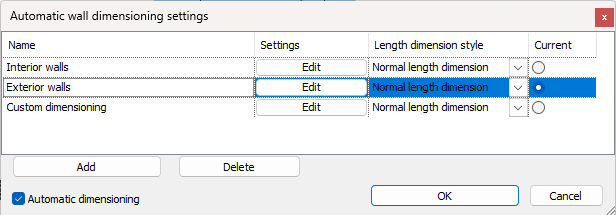

In Archline.XP ist es möglich, eigene komplexe Wandbemaßungsstile zu erstellen und zu speichern.

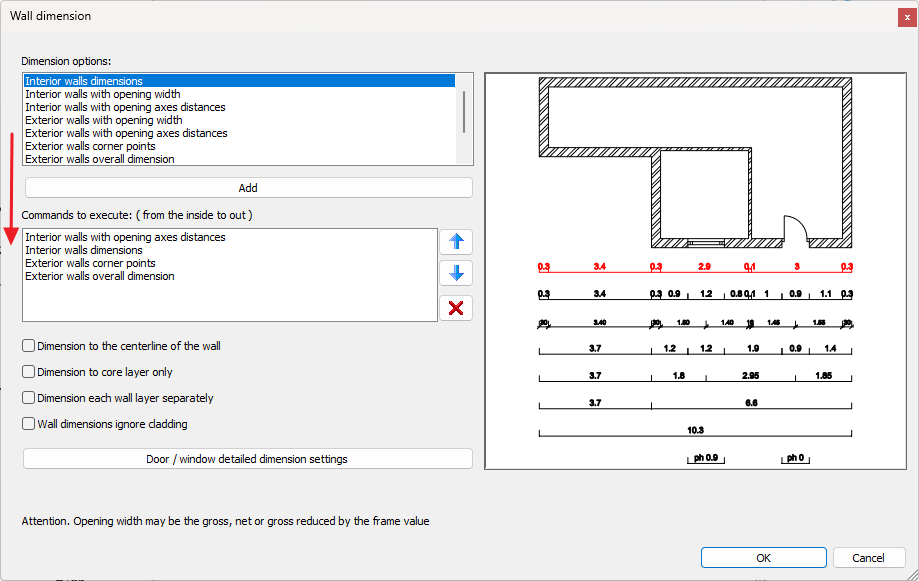

Es kann eingestellt werden, welche Maßlinie erzeugt werden soll:
- Innenwandmaße
- Innenwände mit Öffnungsbreite
- Innenwände mit Öffnungsachsenabständen
- Außenwände mit Öffnungsbreite
- Außenwände mit Öffnungsachsenabständen
- Außenwände Eckpunkte
- Außenwände Gesamtmaß
- Fensterbänke
Messen Sie Türen und Fenster: Sie können die Brüstungshöhe, die Breite und Höhe mit und ohne Rahmen, die Laibung und die Einbaudetails messen.
Wenn Sie die Maßlinien erstellen, können Sie die Maße immer noch neu anordnen, indem Sie die Maße nach oben oder unten verschieben, um sie in der richtigen Reihenfolge anzugeben.
