Mit dem Fachwerkbinder-Modul können Sie dem gebäudemodell einen Fachwerkbinder als eigenstandiges Element oder als Teil der Dachkonstruktion mit ausgewählten Stilparametern hinzufügen.

Befehlsort: Gebäude > Fachwerk

Fachwerkeinstellungen

Struktureigenschaften

Typ
Relative Höhe	Mittelpunk (Achse) des Untergurtquerschnitts

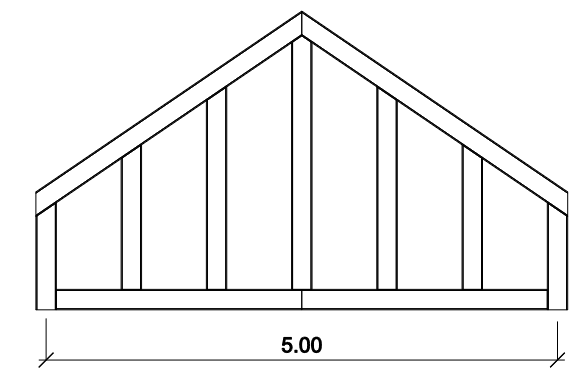

Breite

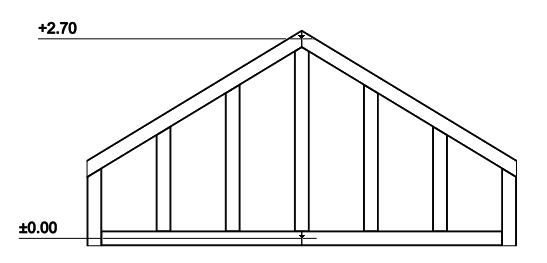

Gesamthöhe

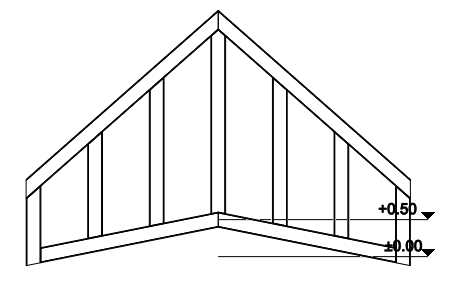

Mittlere Höhe (Überhöhung)
Mittelsäule aus	Mittelsäule aus/ein

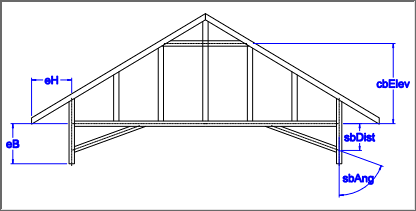

cbElev: Höhe der Mittelstrebe eH: Überstand der oberen Rahmenträger eB: Überstand der Seitensäulen (unten) sbDist: Ausstellmass Strebe (nach unten) sbAng: Winkel der Kniestütze Strebe zur Vertikalen
Ober-/Untersehnen abschneiden	Durch vertikale Stege teilen
Symmetrisch	symmetrische Formen um diemittlere Referenzlinie

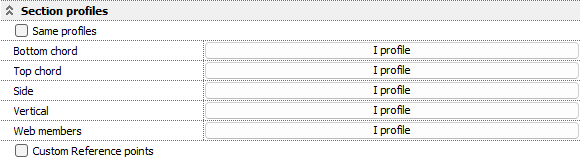

Section profiles

Gleiche Profile	Wenn Sie diese Funktion aktivieren, verwenden alle Traversenelemente das selbe Abschnittsprofil. Wenn die Option deaktiviert ist, können Sie für jedes Traversenelement separate Abschnittsprivilegien festlegen
Section profiles	Klicken Sie auf die Schaltfläche und wählen Sie das gewünschte Streckenprofil aus der Bibliothek aus.
Benutzerdefinierte Referenzpunkte	Der Bezugspunkt für die Streckenprofile kann im Streckenprofil dialog festgelegt werden. Auf diese Weise können Sie die Position der Fachwerkelemente innerhalb der Struktur anpassen.

Platzieren eines Fachwerks

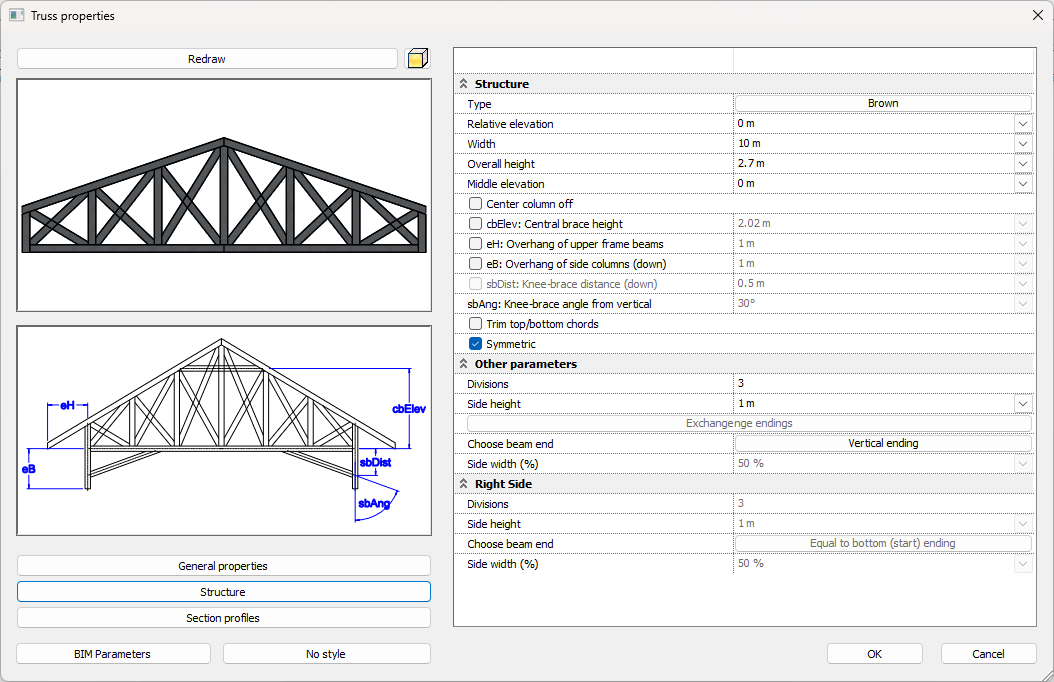

Sie können die Standardparameter des Fachwerks im Dialogfeld„Traverseneigenschaften“ festlegen.
Nachdem Sie die Einstellungen vorgenommen haben, platzieren Sie das Fachwerk. Sie können den Dachstuhl grafisch an das Dach anpassen.

1. Rufen Sie den Eigenschaftendialog des Fachwerks auf.
2. Legen Sie die 2D-Darstellung und das Material des Fachwerks fest.
3. Wählen Sie auf der Registerkarte „Struktur“ den Typ aus, den Sie verwenden möchten.
4. Aktivieren oder deaktivieren Sie die zusätzlichen Stege, die Sie für die richtige Struktur benötigen, und legen Sie die Anzahl fest, die im Fachwerk verwendet werden soll.
5. Wählen Sie auf der Registerkarte Abschnittsprofil die richtigen Abschnittsprofile aus.
   Sie können das gleiche Abschnittsprofil für das gesamte Fachwerk verwenden oder unterschiedliche Typen für die verschiedenen Teile festlegen
6. Platzieren Sie das Fachwerk im Projekt. Sie können sowohl die 2D-Zeichnung als auch das 3D-Modell verwenden.
7. Im 3D-Modell stehen Ihnen spezielle Werkzeuge zur Verfügung, um dasFachwerk perfekt an die Dachebenen anzupassen.

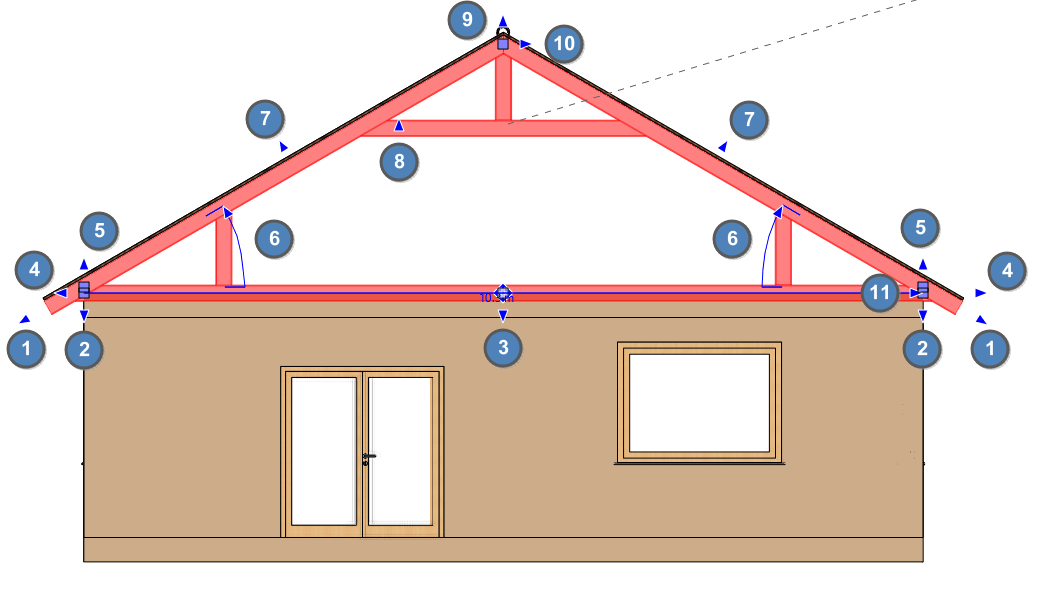

Grafische Einstellungen des Fachwerks

1. Ändert den Dachvorsprung. Das Programm stellt automatisch beide Seiten auf den gleichen Wert ein.
2. Passt die Höhe der Seitensäule an.
3. Legt einen Winkel für den Untergurt fest (Überhöhung), indem Sie diese Höhe anpassen
4. Ändert die Breite des Fachwerks
5. Ändert die Höhe des Aussen-Pfostens. Eine Änderung des Werts führt zu einer Änderung der Neigung des verbindenden Obergurts.
6. Legt die Neigung des Obergurts fest: Durch die Eingabe des Wertes können Sie ihn Perfekt an die Dachneigung anpassen. Das Programm stellt automatisch beide Seiten auf den gleichen Wert ein.
7. Verschiebt den Obergurt (Sparren) zu seiner Richtung. Das Programm stellt automatisch beide Seiten auf den gleichen Wert ein.
8. Legt hier die Höhe der Zange fest.
9. Ändert die Höhe des Scheitelpunkts (Firsthöhe) (spitze) des Fachwerks. Eine Änderung des Werts führt zu einer Änderung des Winkels der Obergurte.
10. Ändert horizontal die Position des Firstpunkts (Spitze) des Fachwerks. Eine Änderung des Werts führt zu einer Aenderung der Neigung der Obergurte.
11. Legt den Referenzpunkt fest, wenn Sie die Breite des Fachwerks durch
    Eingabe eines Werts ändern.
