Punktwolke im .rcs-Format importieren

Um die Kompatibilität zu erhöhen, unterstützt ARCHLine.XP 2024 den Import von ReCap-Dateiformaten wie RCS und RCP. Der große Vorteil von RCS und RCP ist, dass sich die Dateien fast sofort öffnen. Dieses Format ermöglicht es den Anwendern, sehr detaillierte und genaue Darstellungen realer Umgebungen in ihre Entwürfe einzubauen.

Befehl Ort: Gebäude > Punktwolke > Import

Importieren von Punktwolkendateien

Der Import selbst größter RCS-Punktwolkendateien ist mit ARCHLine.XP in Sekundenschnelle erledigt. Mit der neuesten Technologie ist das Importieren und Verwalten von RCS-Punktwolkendateien schnell und effizient geworden.

1. Wählen Sie die Punktwolkendatei auf Ihrem Computer aus.
2. Prüfen Sie in der Vorschau die richtigen Maße.
3. ARCHLine.XP platziert sie automatisch an der richtigen Stelle.

Punktwolken-Filter

Mit Filtern können Sie gezielt nur die relevanten Teile der Punktwolke anzeigen. Dieses einfache Werkzeug macht den Arbeitsablauf extrem schnell und einfach. Sie können aus drei Filtertypen wählen: horizontale Ebene, vertikales X und vertikales Y.

1. Wählen Sie den Filter, den Sie auf die Punktwolke anwenden möchten.
2. Legen Sie die richtige Position für den Filter fest.
3. Fügen Sie dem Filter einen Namen hinzu und legen Sie seine Dicke fest.

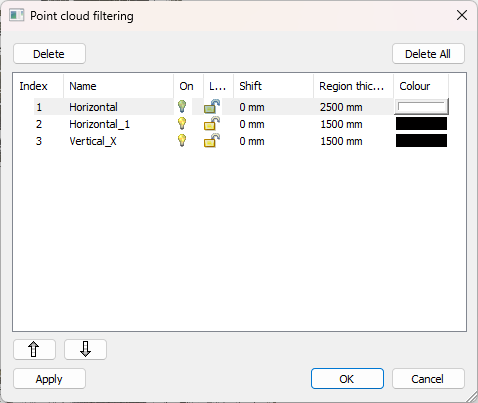

4. Im Dialogfeld Filterregionen können Sie zwischen den gespeicherten Filtern wechseln. Es besteht die Möglichkeit, alle Filter auf einmal anzuzeigen, oder Sie können auswählen, welche Filter Sie anzeigen möchten.
5. Mit dem Befehl Punktwolke > Filter aktivieren Ein - Aus können Sie alle Filter mit einem Tastendruck deaktivieren.
