Wenn Sie den Grundriss in der 2D-Ansicht nicht sehen können, das 3D-Modell aber in der 3D-Ansicht erscheint, kann das mehrere Gründe haben. Zum Beispiel:
- Sie stehen in der Grundrissansicht auf einer leeren Etage, oder
- Sie haben versehentlich Elemente sehr weit vom Plan entfernt platziert, so dass Ihr Grundriss bei optimaler Vergrößerung so klein ist, dass Sie ihn nicht sehen können.
Im ersten Fall genügt es, zwischen den Etagen zu wechseln und die optimale Vergrößerung auf der entsprechenden Etage anzuwenden. Betrachten wir nun den Fall 2:
In der optimalen Ansicht ist der Grundriss im Grundrissfenster nicht sichtbar

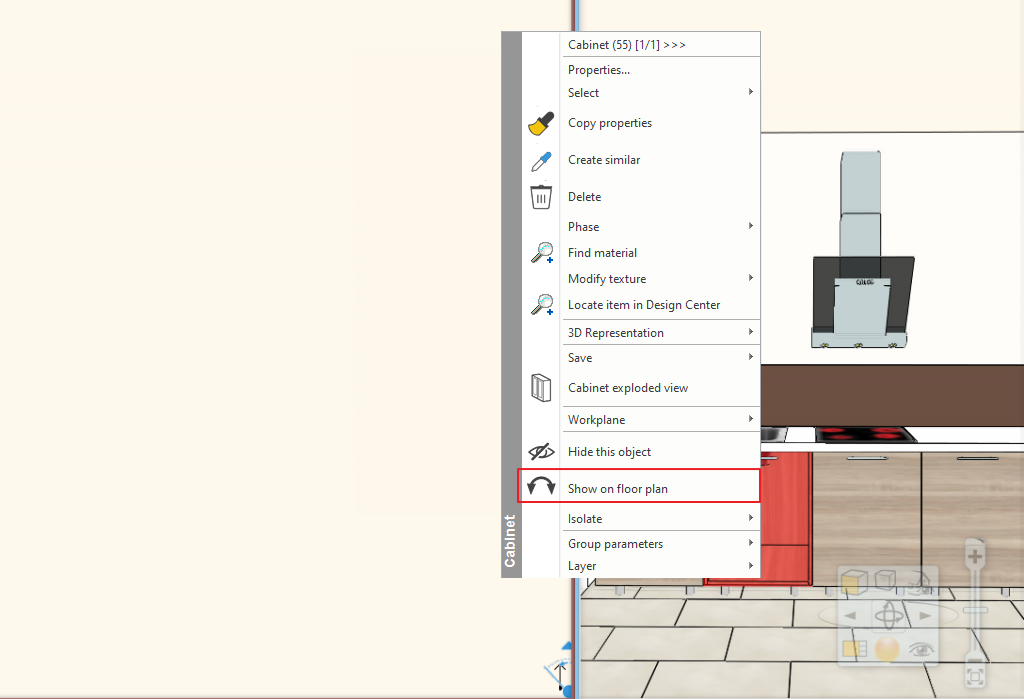

Schritt 1: Der einfachste Weg, den Grundriss sichtbar zu machen, ist ein Klick auf ein 3D-Element in der 3D-Ansicht und die Auswahl von "Im Grundriss anzeigen" aus dem lokalen Menü:
Der Grundriss wird dann angezeigt, aber nur solange, bis Sie wieder die optimale Vergrößerung verwenden:
Schritt 2: Verwenden Sie die optimale Vergrößerung und zoomen Sie ein wenig heraus. In der Abbildung unten erscheint der Grundriss irgendwo in der unteren rechten Ecke. Das bedeutet, dass es links und oben davon zufällig angeordnete Elemente gibt. Das sind die Elemente, nach denen Sie suchen müssen.
Schritt 3: Verwenden Sie ein Auswahlwerkzeug, um den Bereich so auszuwählen, dass der Grundriss nicht enthalten ist. Das blaue Rechteck zeigt die Elemente, die sich in der Ferne befinden.
Schritt 4: Löschen Sie die Elemente im blauen Rechteck.
Schritt 5: Aktivieren Sie die optimale Vergrößerung, der Grundriss wird angezeigt.
