AutoCAD-Dateien mit der Erweiterung .PAT enthalten Schraffurmuster, die in ARCHLine.XP importiert werden können und automatisch im Ordner gespeichert werden.
Wenn Sie AutoCAD-Schraffurmuster verwenden, können Sie benutzerdefinierte Holz- und Steinschraffurmuster oder jedes andere Muster aus .pat-Dateien importieren. Sie können Schraffurbibliotheken in wenigen Schritten importieren.
Führen Sie die folgenden Schritte aus, um AutoCAD-Schraffurmuster hinzuzufügen:

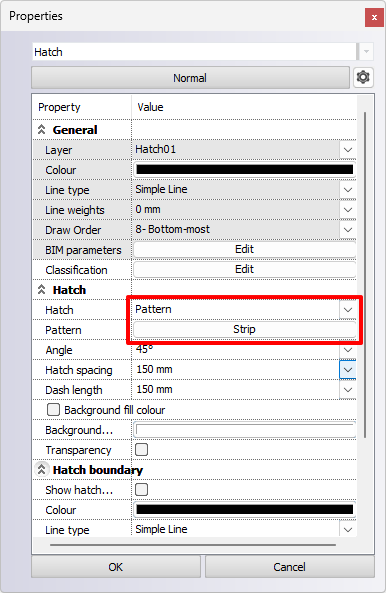

1. Klicken Sie auf die Schaltfläche Schraffurmuster im Dialogfeld Schraffureigenschaften.

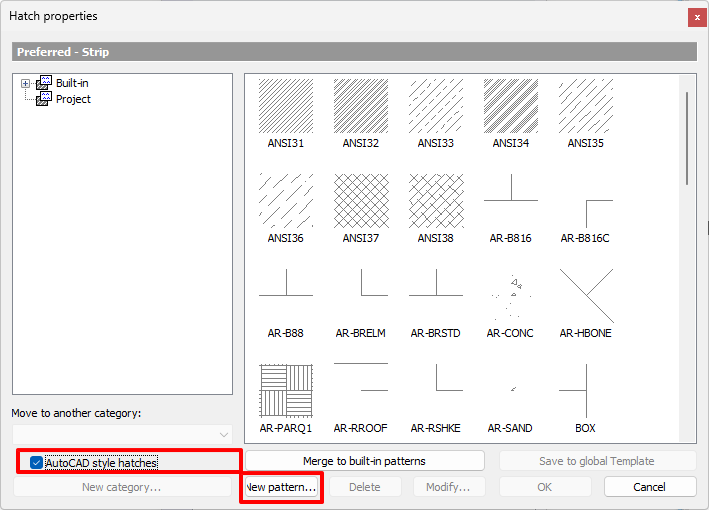

2. Klicken Sie auf das Kontrollkästchen Schraffuren im Autocad-Stil. Dadurch wird die Taste Neues Muster aktiviert.

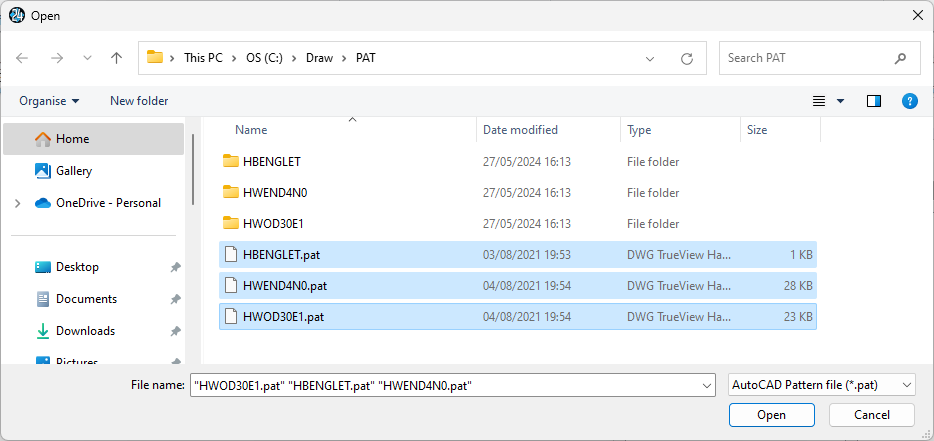

3. Wählen Sie die zu importierenden .PAT-Dateien mit der Mehrfachauswahl
Hinweis:
Viele Websites bieten .PAT-Dateien zum Herunterladen an, z. B.. https://www.cadhatch.com/free-downloads
4. Die importierten Schraffurmuster werden in dem Dialogfeld angezeigt.
Nachdem Sie die AutoCAD-Schraffurmuster hinzugefügt haben, können Sie im Dialogfeld Schraffur im Pulldown-Menü der benutzerdefinierten Schraffur auf Miniaturbilder zugreifen.
