Point cloud filters – ARCHLine.XP

Point cloud filtering is a basic task that aims to remove noise or temporarily unnecessary parts of the point cloud.
Point cloud filters allow you to display only the relevant parts of the point cloud.
This is done by creating filters and setting the desired filter parameters.

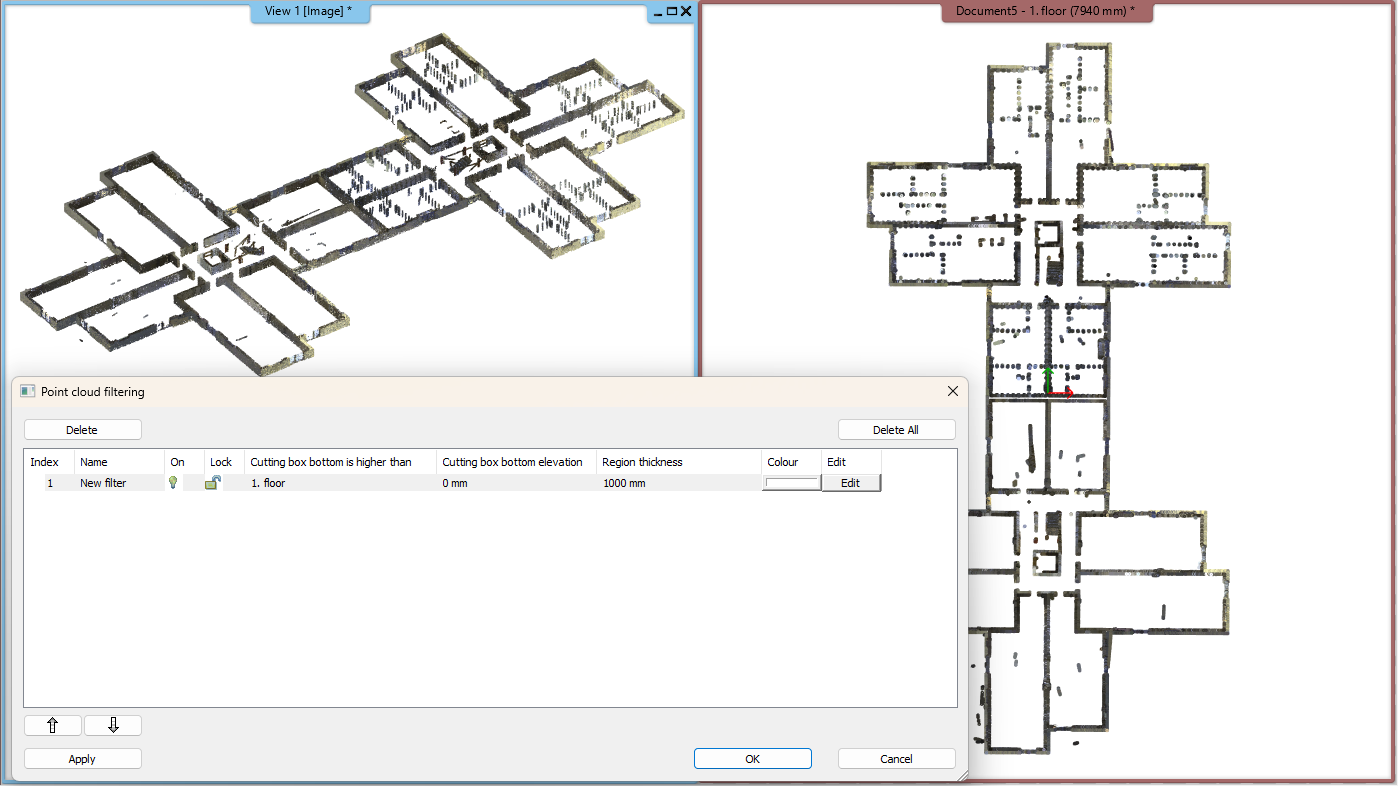

After filtering, refreshing the 2D view provides clean surfaces for further processing.

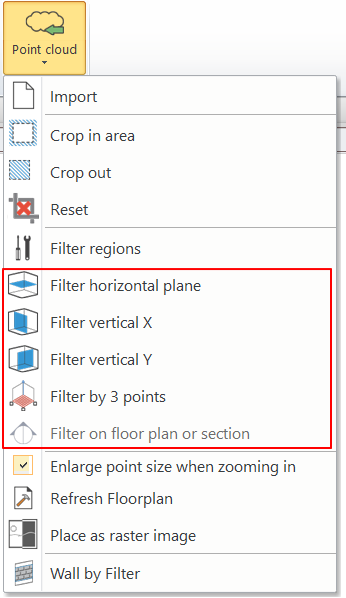

To filter a point cloud, use the Filter commands.

Neue Filter Erstellen

1. Geben Sie die Ebene des Filters im Raum mit einem der folgenden Befehle an.

Befehlsplatz: Gebäude - Punktwolke - Filter commands

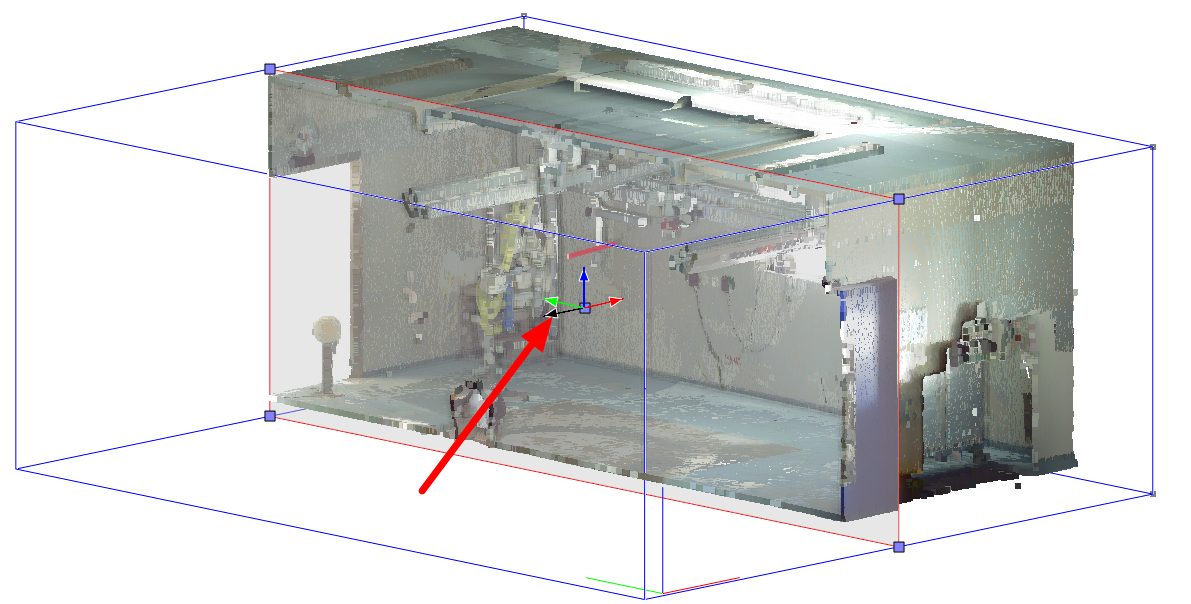

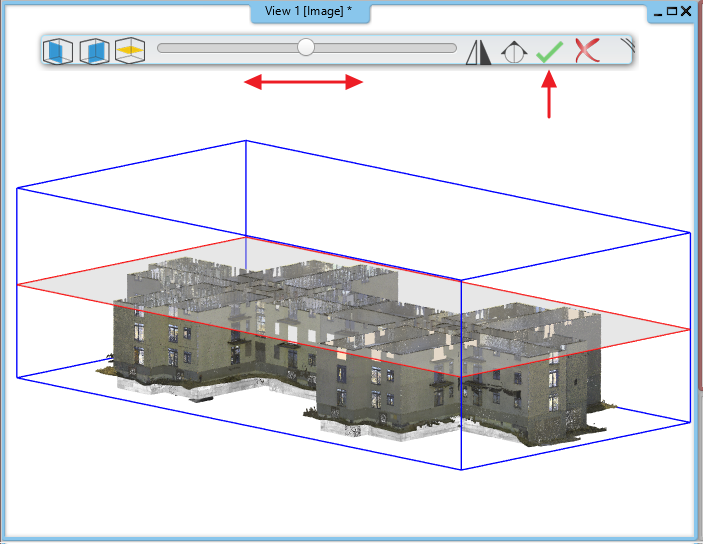

Klicken Sie auf den schwarzen Pfeil, um die Fläche in eine senkrechte Richtung zu verschieben. Drücken Sie OK, um die Definition der Ebene abzuschließen.

2. Geben Sie den Namen des Filters und die Dicke des Querschnitts im Pop-up-Dialog ein.

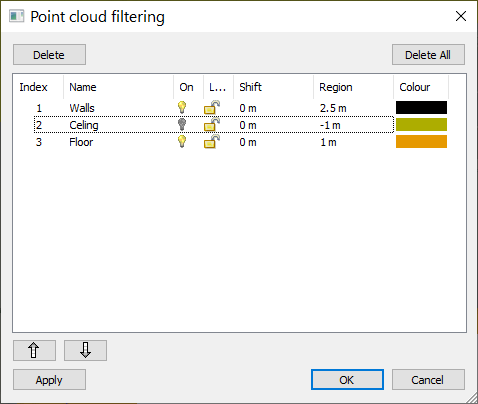

Filter Regions

You can change the display color of the region by clicking on the currently assigned color button.
Select No to restore the original point cloud colors.

You can change the visibility of the region, its thickness and move the reference point perpendicular to the surface.
Display order of regions can be controlled by moving existing regions over each other in the dialog.

Wenn Sie auf die Schaltfläche Übernehmen klicken, werden die neuen Einstellungen sofort sichtbar.
Zuvor definierte Filter können mit dem Löschbefehl gelöscht werden.

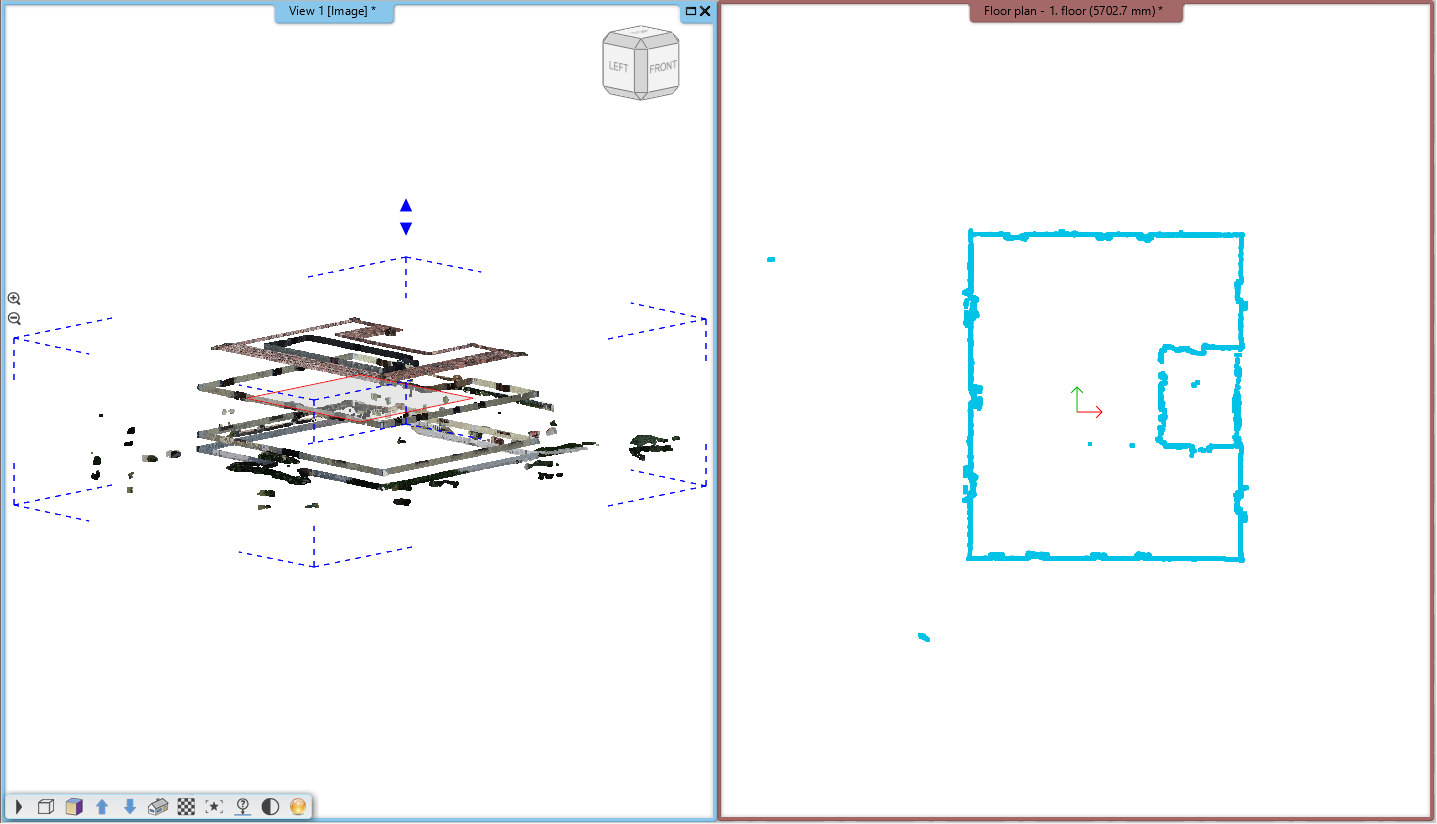

Sie können die Filter deaktivieren, um die Punktwolke ohne die Punkte im angegebenen Segment anzuzeigen.

Im folgenden Beispiel ist der Filter "Decke" ausgeschaltet.

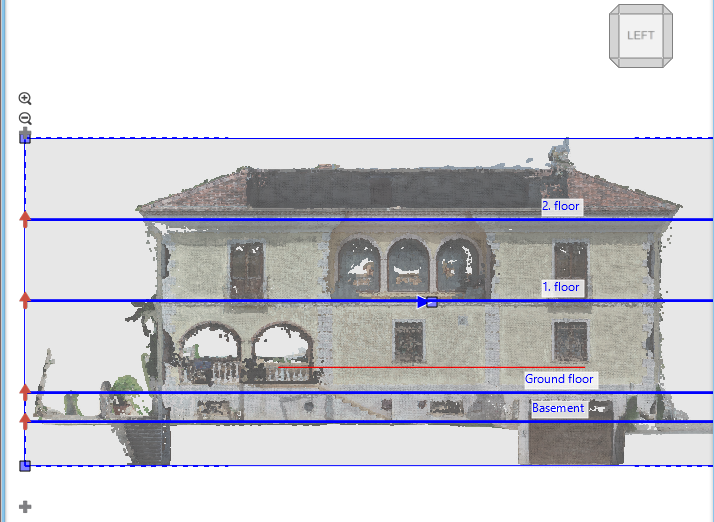

Filter horizontal plane

This command allows to specify a horizontal region.

Filter vertical X

This command allows to specify a vertical region.
During the specification, the surface can be rotated with the commands assigned to the marker points.

Filter vertical Y

This command allows to specify a vertical region.
During the specification, the surface can be rotated with the commands assigned to the marker points.

Filter vertical by 2 points

This command allows to specify a vertical region by 2 points.
During the specification, the surface can be rotated with the commands assigned to the marker points.

Filter by 3 points

This command allows you to specify an arbitrary plane section.
During the specification, the surface can be rotated with the commands assigned to the marker points.
