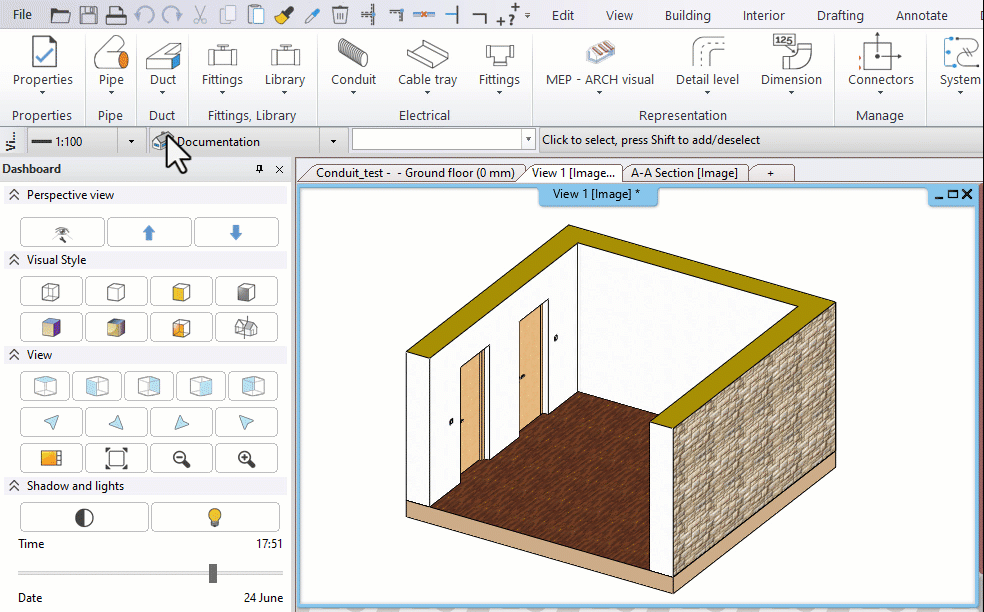

Zeichenachsen in ARCHLine.XP sind drei farbige Linien (rot, grün, blau), die normalerweise senkrecht zueinander stehen und im Zeichenbereich erscheinen. Die Ausnahme ist, wenn der Benutzer eine perspektivische Ansicht öffnet.
Die Verwendung von Zeichenachsen erleichtert das Zeichnen eines 3D-Modells. Zeichenwerkzeuge verwenden Zeichenachsen auf der Arbeitsebene, um die von ihnen erstellte Geometrie präzise auszurichten.
Die Ebene, auf der die roten und grünen Achsenlinien liegen, wird als Arbeitsebene bezeichnet. Der Ursprung wird verwendet, um den Ort zu definieren, an dem alle Achsenlinien beginnen.
Der Ursprung der 3D-Zeichenachsen folgt dem letzten Eingabepunkt.
Die Achsenpfeile sind empfindliche Bereiche und zwingen die nächste Eingabe in die Richtung, die die Achse darstellt.
Der Punkt am Ursprung ist ebenfalls ein empfindlicher Bereich, der es Ihnen ermöglicht, die Zeichenachsen zu verschieben.
