Passen Sie die obere und untere Höhe des 3D-Schnittmodells grafisch an

Bisher konnten Sie bei der Erstellung des 3D-Teilmodells entscheiden, ob Sie nur ein Stockwerk oder alle Stockwerke des Projekts darstellen wollten. Dies war eine Einschränkung in der 3D-Darstellung des Modells, die die Nutzbarkeit der 3D-Teilmodelle einschränkte.

Ab sofort gibt es die Möglichkeit, die obere und untere Höhe des 3D-Schnittmodells grafisch anzupassen, so dass nur die Teile im 3D-Modell angezeigt werden, die für den Entwurfsprozess unbedingt notwendig sind. Passen Sie die Darstellung des 3D-Modells an und holen Sie das Beste aus Ihrem Modell heraus.

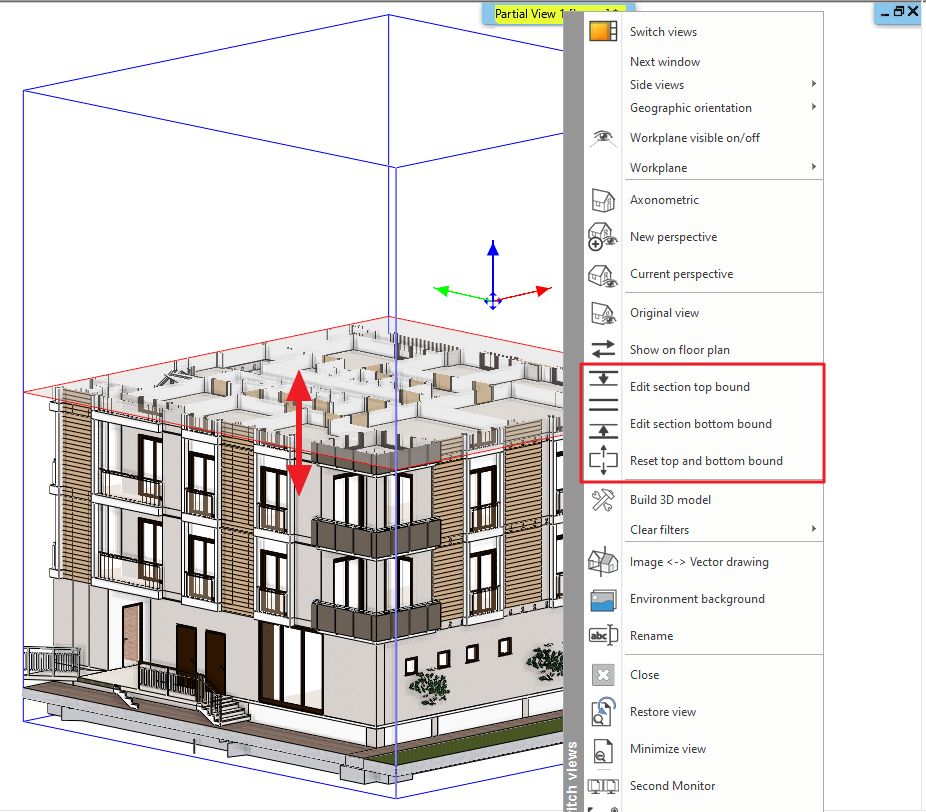

1. Create a 3D cutout view with Cut-away 3D model command.

2. Click on the 3D view header

3. Select Edit Section top or bottom commands from the 3D View header menu.

4. The reset top and bottom bound command resets the entire model.
