Koordinatensysteme

ARCHLine.XP verwendet zwei Koordinatensysteme:

1. ein Weltkoordinatensystem und

2. ein Projektkoordinatensystem.

Weltkoordinatensystem

Das Weltkoordinatensystem (WCS) ist ein festes Koordinatensystem, dessen Ursprung sich nie bewegt.

Das WCS bildet die Grundlage für die Positionierung aller Elemente im Modell.

Das Projektkoordinatensystem wird relativ zum WCS definiert.

Projektkoordinatensystem

Das Projektkoordinatensystem bezieht sich normalerweise auf die Hauptachsen des Gebäudes.

Diese Einstellung vereinfacht die Eingabe von Entfernungen mithilfe der Hauptrichtungen (X, Y).

Dieses Koordinatensystem ist spezifisch für das aktuelle Projekt. Der Ursprung des Projektkoordinatensystems ist der Projektbasispunkt.

Die Projektnordrichtung bezieht sich auf die Y-Richtung des Projektkoordinatensystems.

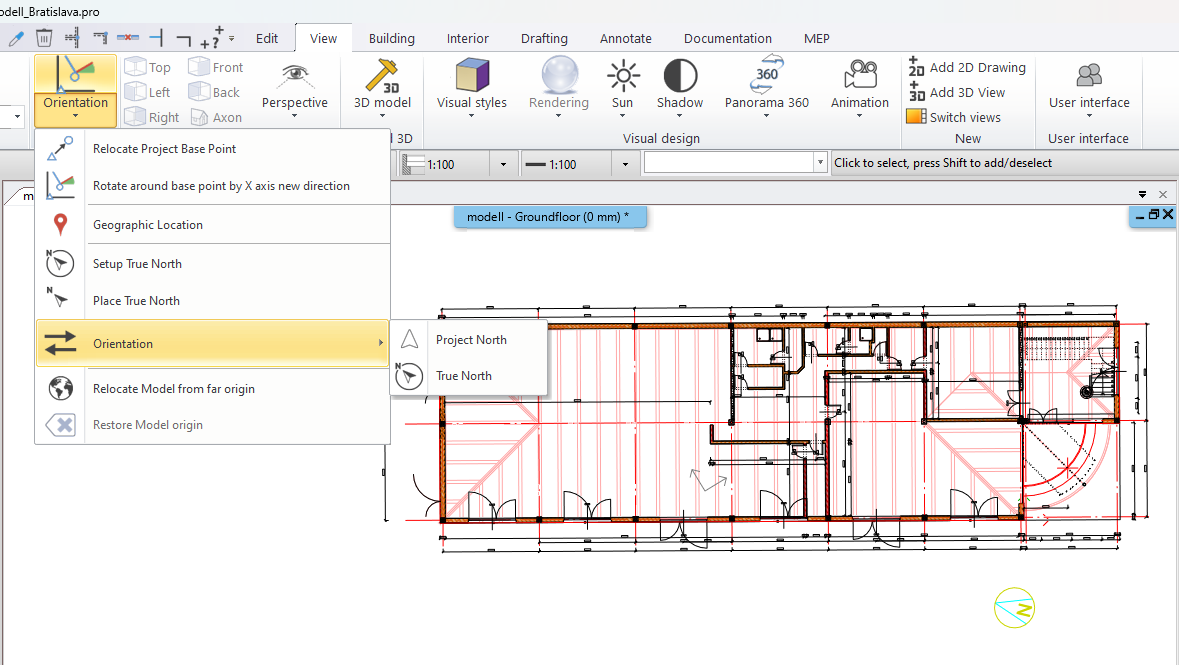

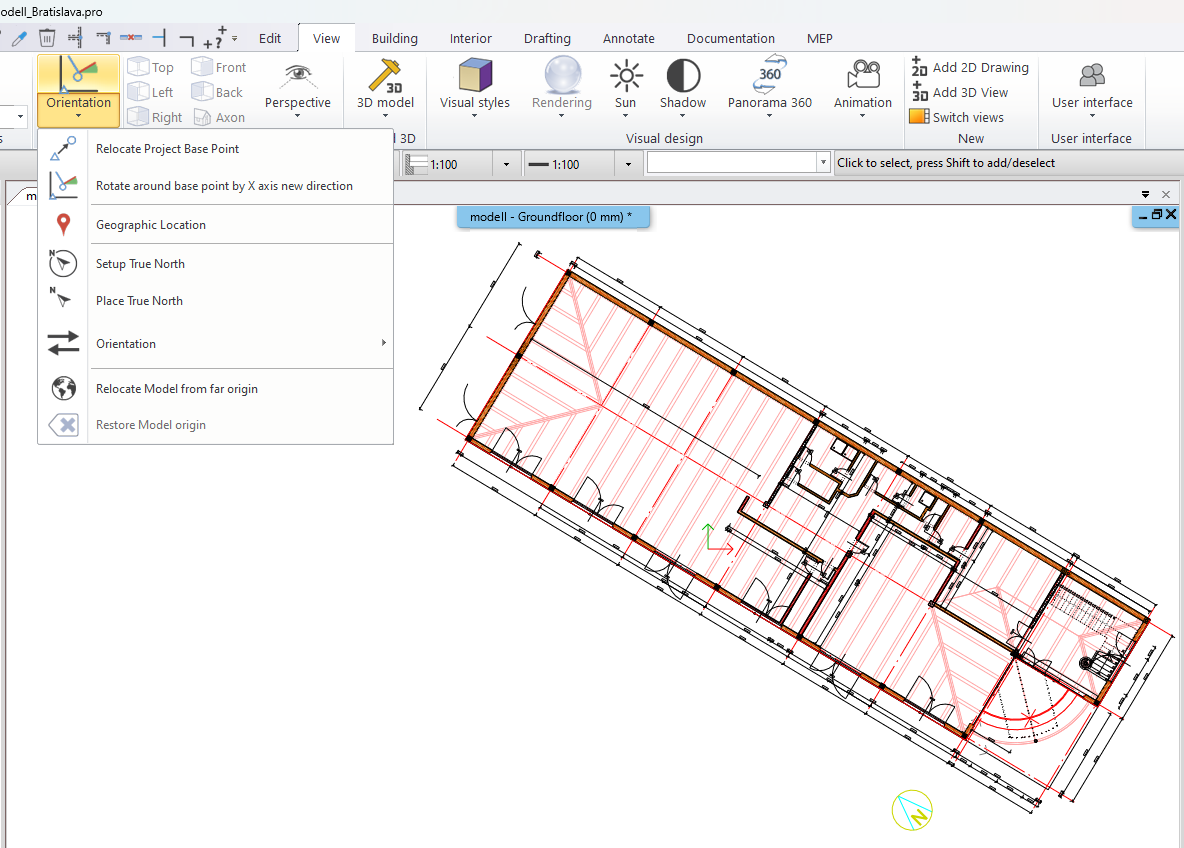

Um die Ausrichtung des Projekts auf den oberen Rand des Zeichenbereichs zu ändern, verwenden Sie das Werkzeug „Projektnord“.
