Über Project North und Wahre Nord Richtung

Die Projektnordrichtung bezieht sich in der Regel auf die vertikale Hauptrichtung bzw. Y-Richtung des Gebäudes.
Mit dem Werkzeug Projektnord können Sie die Ausrichtung des Modells auf den oberen Rand der Zeichenfläche ändern.
Beim Entwickeln des Modells ist es ratsam, die Projektnordrichtung an der vertikalen Hauptachse des Gebäudes auszurichten.

Drehen: Die Drehung zwischen Projektnord und Wahrer Norden kann ebenfalls festgelegt werden.

Projektnord bezieht sich auf die Y-Achse des Projektbasispunktes.

Diese Einstellung vereinfacht die Eingabe von Entfernungen über die Hauptrichtungen (X, Y).
Texte und Maße werden automatisch angepasst.

Koordinaten-Ursprungspunkte anzeigen

Die Punkte Projektnord und Wahrer Norden sind im Grundriss sichtbar. Das aktive Koordinatensystem wird mit rot-grünen Achsen dargestellt, das inaktive mit grauen Achsen.

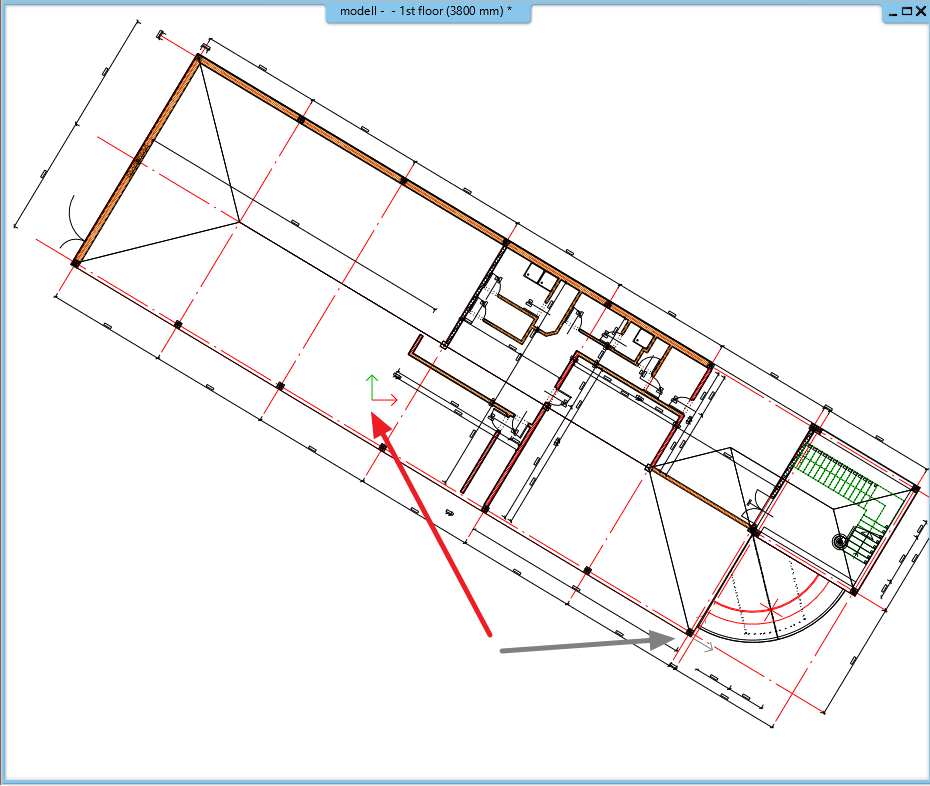

True North

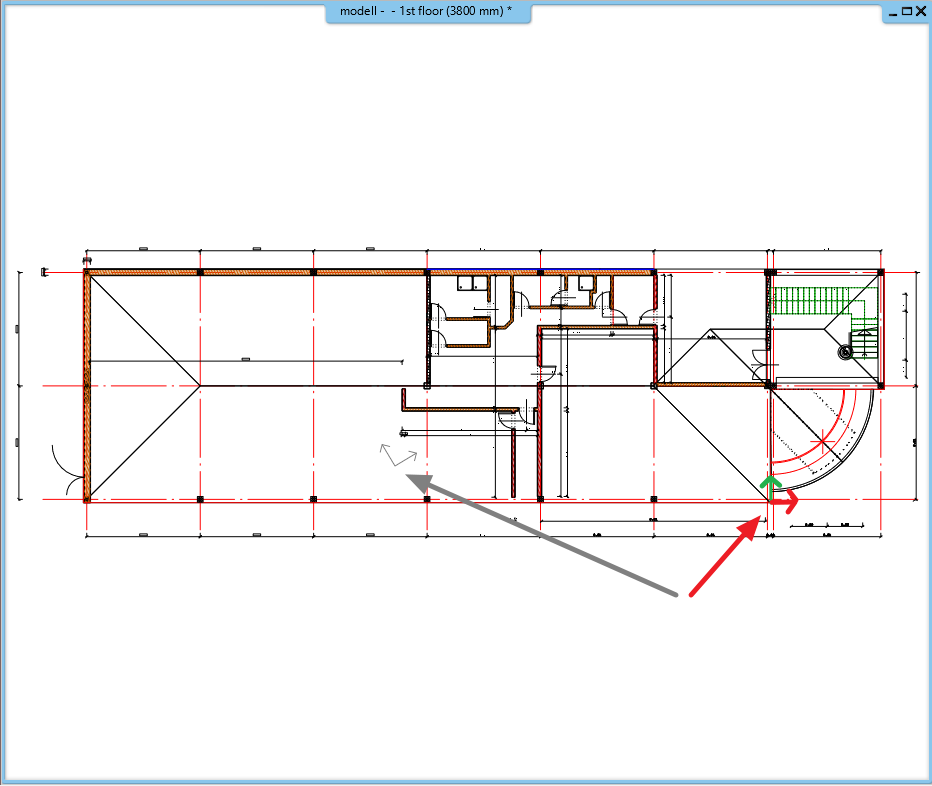

Project North
