CAD- oder IFC-Dateien können in ein ARCHLine.XP-Projekt importiert oder verknüpft werden.
Viele Renovierungsprojekte beginnen beispielsweise mit vorhandenen 2D-Zeichnungen. Anstatt von Grund auf neu zu zeichnen, können Sie die CAD-Datei verknüpfen oder importieren und die Modellierungswerkzeuge in ARCHLine.XP nutzen.
Verknüpfen vs. Importieren
• Verknüpfen: Die Verknüpfung zur Originaldatei bleibt erhalten und wird bei Aktualisierung der Originaldatei aktualisiert.
• Importieren: Die importierte Datei wird zu einem separaten Element. Sie ist nicht mehr mit der Originaldatei verknüpft.
Linking CAD-Dateien in ARCHLine.XP
CAD-Dateiformate, die importiert oder verknüpft werden können, sind AutoCAD®-Dateien (DWG und DXF).
• Beim Verknüpfen oder Importieren einer CAD-Datei können Sie die Verknüpfungs- oder Importeinheiten (z. B. Fuß, Meter usw.) angeben.
Manage Links dialog

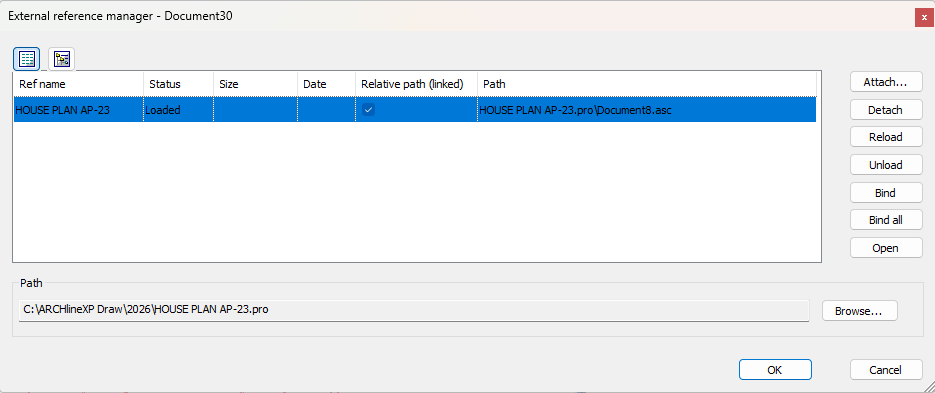

The Manage Links dialog box has tabs for ARCHLine.XP and Revit models, IFC connections, CAD files, point clouds, PDFs, and images. The rows are accompanied by columns that provide information about the connection.
| Options | Description |
| Ref name | The name of the model or file being linked |
| Status | Indicates whether the link is loaded in the host model. The field will display as Loaded, Not Loaded or Not Found. |
| Size | File size |
| Date | When the linked file was generated or altered |
| Relative path (linked) | Indicates whether the links saved path is relative or absolute path. This column does not apply to point clouds. |
| Path | Location of the linked file or model. |
Linking IFC files in ARCHLine.XP
Das Verknüpfen von IFC-Dateien wird zu Koordinierungszwecken empfohlen. Es werden keine nativen ARCHLine.XP-Elemente generiert, da alle Elemente IFCElement bleiben.
Darstellung von Ebenen

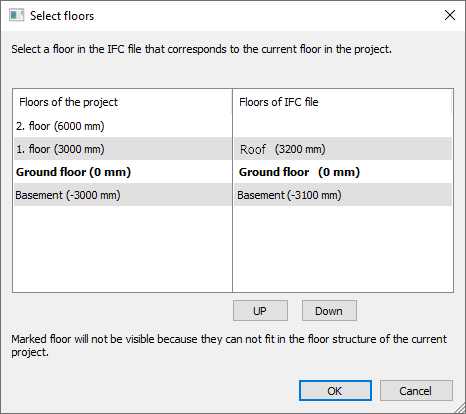

Sie können das IFC-Modell als Einheit im Grundriss anzeigen, wenn beim Zusammenführen alle Elemente auf der aktiven Ebene angezeigt werden, oder das Programm versucht, die Projektebenen den im IFC-Modell angegebenen Ebenen zuzuordnen. Im zweiten Fall werden die zugehörigen IFC-Elemente auf Projektebene getrennt angezeigt.
Positionierung
Wenn Sie ein Modell mit dem ARCHLine.XP-Projekt verknüpfen,
Sie können angeben, wie die eingehende Geometrie relativ zum Hostmodell platziert wird.
Verwenden Sie die automatische Positionierung, um die eingehende Geometrie mit den ursprünglichen Koordinaten zu platzieren.
Mit der manuellen Positionierung können Sie den Ursprung der eingehenden Geometrie an einem bestimmten Punkt platzieren.
Info

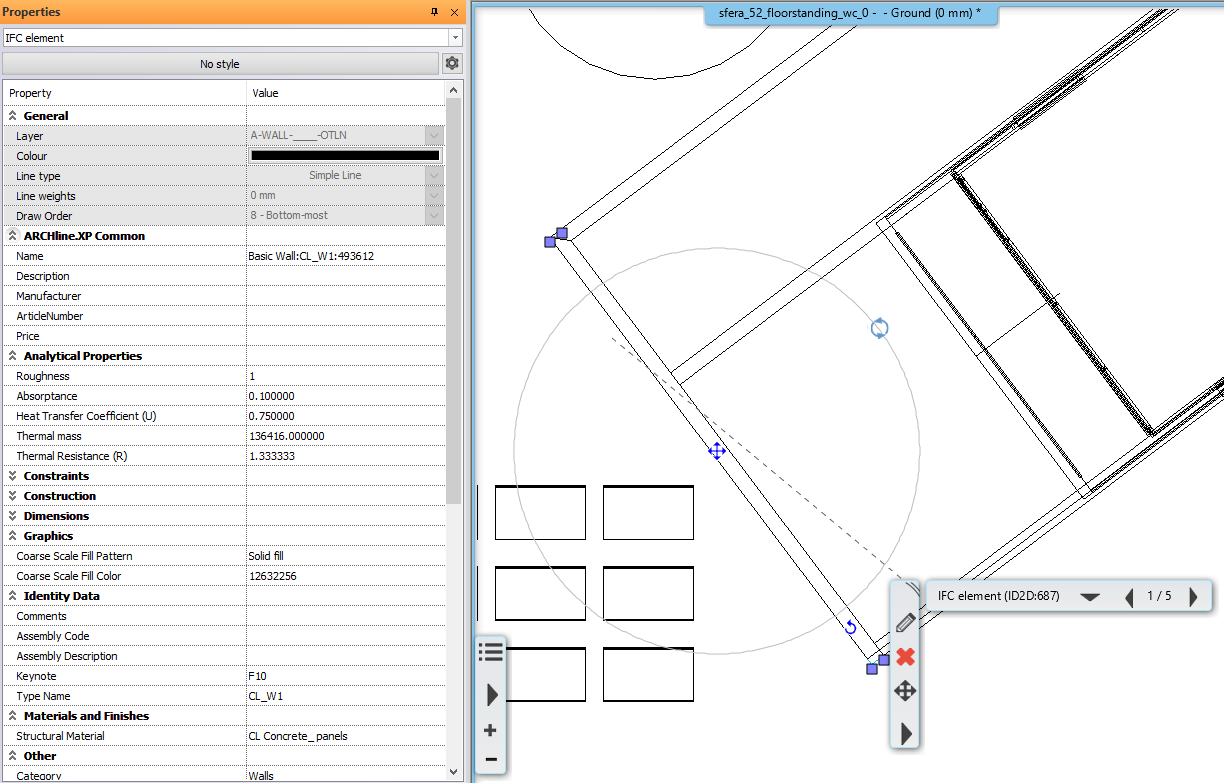

Im Eigenschaftenfenster werden Informationen zur ausgewählten Komponente und ihren Parametern angezeigt.
IFC
Link-IFC-Datei fügt ein IFC-Modell als externe Referenz (Link) in das aktuelle Projekt ein. Sie können das IFC-Modell nicht bearbeiten, wenn es verknüpft ist. Durch Verknüpfen der IFC-Datei können Sie das Modell jedoch in 2D / 3D anzeigen und ausrichten. Sie können Ihr Design an die Arbeit eines anderen Designteams anpassen, z. Innenarchitektur zum architektonischen Modell. Wenn die ursprüngliche IFC-Datei aktualisiert wurde, können Sie Ihren Link aktualisieren, wenn Sie ihn im Dialogfeld "Link-Manager" neu laden. Im Eigenschaftenfenster werden Informationen zur ausgewählten Komponente und ihren Parametern angezeigt..
Revit RVT
Link RVT-Datei fügt ein Revit-Modell als externe Referenz (Link) in das aktuelle Projekt ein. Sie können das Revit-Modell nicht bearbeiten, wenn es verknüpft ist. Durch Verknüpfen der RVT-Datei können Sie das Modell jedoch in 2D / 3D anzeigen und ausrichten. Sie können Ihr Design an die Arbeit eines anderen Designteams anpassen, z. Innenarchitektur zum architektonischen Modell. Wenn die ursprüngliche RVT-Datei aktualisiert wurde, können Sie Ihren Link aktualisieren, wenn Sie ihn im Dialogfeld "Link-Manager" neu laden.
