Markierung

Verwenden Sie Callouts, um detailliertere Untertitelansichten zu erstellen. Sie können der Grundriss-, Schnitt- oder Ansichtsansicht eine Callout-Ansicht hinzufügen.

Der Befehl befindet sich unter Dokumentation> Markieren

Der Befehl Markieren kopiert den ausgewählten Teil des Gebäudemodells in eine Detailansicht. Die Detailansicht wird im Projektnavigator unter einem neuen Eintrag mit dem Namen des Grundrissnamens - Hervorhebungserweiterung angezeigt. Jede Markierung erstellt eine neue Detailansicht.

Die Hervorhebungsstufe ist eine spezielle Stufe, deren Höhe immer Null ist und nicht geändert werden kann.
Der Name der Hervorhebungsstufe ist der Name der aktuellen Ebene - Callout

Beispiel:

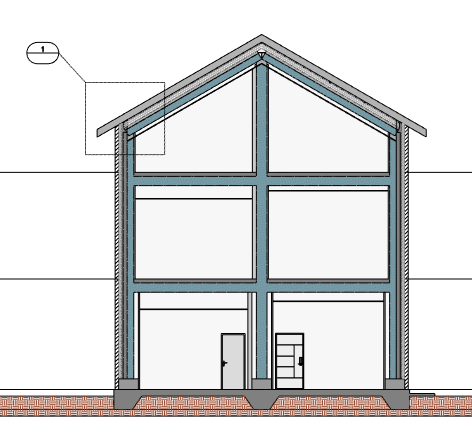

Auf der ursprünglichen Ebene wird eine Hervorhebungsbezeichnung erstellt, die aus einer Grenzlinie, einer Zeigerlinie und einem Symbol besteht. Das Symbol enthält bearbeitbare Textfelder.

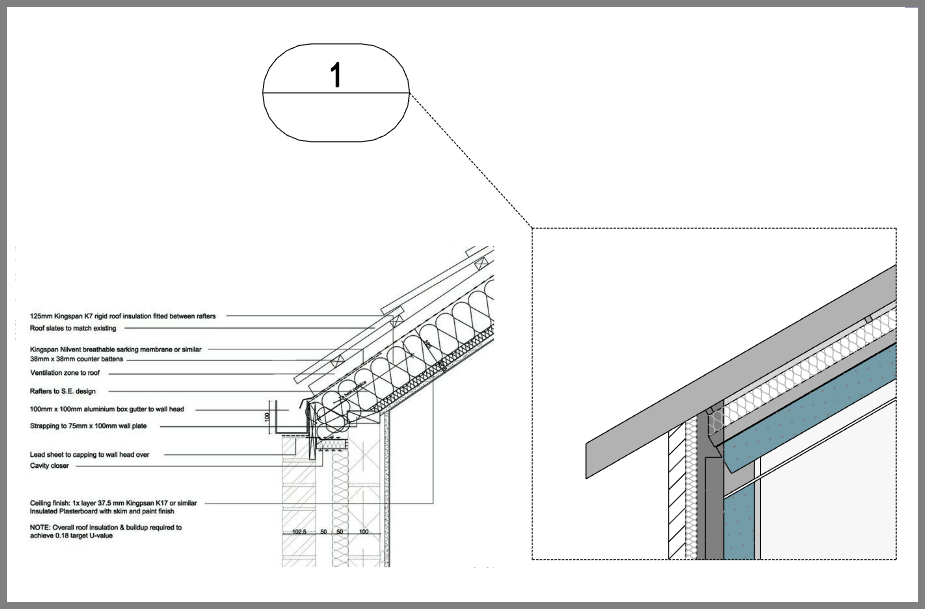

Das gleiche Etikett wird in der Hervorhebungsansicht erstellt.

Verwenden Sie die Callout-Ansicht, wenn Sie weitere Details zu einem Teil des Gebäudemodells bereitstellen möchten.
Darüber hinaus kann die Beschriftungsansicht verwendet werden, um Informationen über die Baugruppe und die Verbindungsstellen zwischen Komponenten bereitzustellen, Konstruktionsdetails anzuzeigen usw., die in allgemeinen Zeichnungen nicht enthalten wären.

Wenn Sie eine Hervorhebungsbezeichnung löschen, wird auch die Hervorhebungsansicht mit einer Warnung gelöscht (kein Wiederruf - fortfahren?).

Öffnen Sie die Markierungsansicht

Die Hervorhebungsbezeichnung ist mit der Hervorhebungsansicht verknüpft. Um die Hervorhebungsansicht zu öffnen, klicken Sie auf das Lupensymbol neben dem Beschriftungssymbol oder klicken Sie mit der rechten Maustaste auf die Hervorhebungsbeschriftung, nachdem Sie sie ausgewählt haben, und wählen Sie dann Gehe zu Ansicht.

Aktualisieren Sie die Markierungssansicht

Mit dem Befehl Hervorhebung aktualisieren können Sie die Hervorhebungsansicht jederzeit aktualisieren.

Ändern Sie die Hervorhebung

Die Grenzen der Hervorhebungsbezeichnung bestimmen den Teil des Gebäudemodells, der in der Hervorhebungsansicht angezeigt wird.

Um die Hervorhebungsränder zu ändern, klicken Sie auf einen beliebigen Rand und verschieben Sie ihn mit den angegebenen Befehlen. Durch Ändern des Hervorhebungsrahmens wird die Hervorhebungsansicht automatisch aktualisiert.

Ändern Sie das grafische Erscheinungsbild der Markierung

Klicken Sie mit der rechten Maustaste auf die Markierungsbeschriftung, und klicken Sie dann auf Markierung ändern und aktualisieren. Im angezeigten Dialogfeld können Sie das grafische Erscheinungsbild der Hervorhebungsbezeichnung ändern.

Bewegen Sie den Markierungszeiger

Klicken Sie nach Auswahl der Markierungsbeschriftung auf das Symbolende des Zeigers. Bewegen Sie den Zeiger. Das andere Ende der Zeigerlinie beginnt immer am nächsten Punkt des Markierungsrahmens.

Markieren Sie die Etikettenparameter

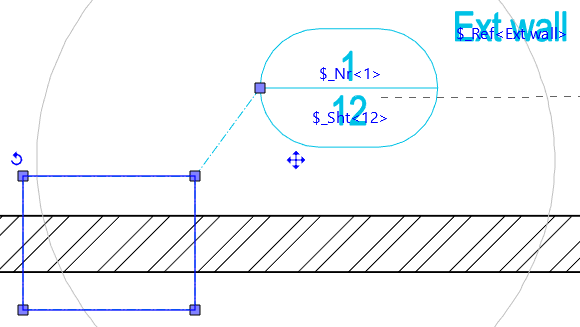

Auf dem Markierungsetikett können 3 Textwerte bearbeitet werden. Der Parameter _Nr dient dazu, die ursprüngliche Ansicht zuzuordnen und mit demselben Wert in der Druckdokumentation hervorzuheben. Verwenden Sie den Parameter _Sht, um die Seitenzahl anzugeben, auf der sich die Hervorhebung in der Druckdokumentation befindet. Der Parameter _Ref dient dazu, sowohl in der Originalansicht als auch in der Hervorhebung eine Texterklärung zu platzieren.

Erstellen Sie ein Markierungssymbol

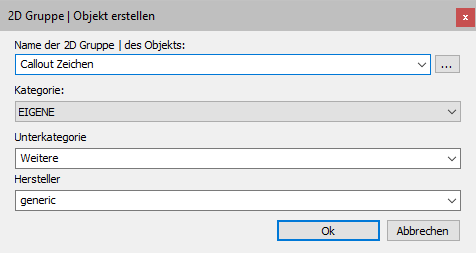

Mit dem Befehl Zeichnung - Gruppe - Bibliotheksgruppe erstellen kann ein neues Hervorhebungssymbol erstellt werden. Für einen ordnungsgemäßen Betrieb muss die Gruppe die drei Textelemente mit $ _Nr, $ _Ref, $ _Sht enthalten.

Diese werden vom Programm als Parameter interpretiert. Die Parameter können durch Auswahl von Zeichnung - Gruppe - Gruppenparameter - Vorhandene Variablen sichtbar gemacht werden.

Sie sollten auch in der folgenden Kategorie speichern: ZEICHEN - Markieren

Platzieren Sie zusätzliche Zeichenelemente auf der Hervorhebungsstufe

Die auf der Hervorhebungsebene erstellte Ansicht verliert ihren architektonischen Inhalt und enthält nur 2D-Elemente wie Linie, Schraffur, Bogen usw. Es durchläuft den gleichen Vorgang wie beim Platzieren eines Zeichnungsdetails auf einem Layoutblatt.

Wichtig:

Die in der Hervorhebungsansicht platzierten Skalierungen beziehen sich aus dem oben genannten Grund auf 2D-Elemente. Nach dem Aktualisieren der Hervorhebung versucht das Programm, die Skalierungen basierend auf der Geometrie neu zu erstellen. Dies ist jedoch nicht immer möglich. Daher fehlt nach einem Upgrade möglicherweise die Skalierung oder befindet sich an der falschen Position. Denken Sie daran, die Skalierung nach dem Upgrade zu überprüfen.
