Az ARCHLine.XP LIVE-ban lehetőség van fények hozzáadásához és szerkesztéséhez a projekten belül, ezzel egyedivé és valósághűvé téve a jeleneteket. Négy különböző típusú fényforrás érhető el a könyvtárból, melyeket tovább alakíthat IES profilokkal.
IES fény
Az Illuminating Engineering Society (IES) olyan fájlformátumot határozott meg, amely valós mérési adatok alapján írja le egy fényforrás fényeloszlását. Az .IES kiterjesztésű fájlok (IES profilok) a világítástechnikai ipar szabványos módszere a fényerősség és a fény esés ábrázolására.
Az alábbi oldalakról tölthet le ingyenesen IES fényforrásokat:
- ies library
- LeoMoon Stuios
- RenderMan
Vonalmenti fény

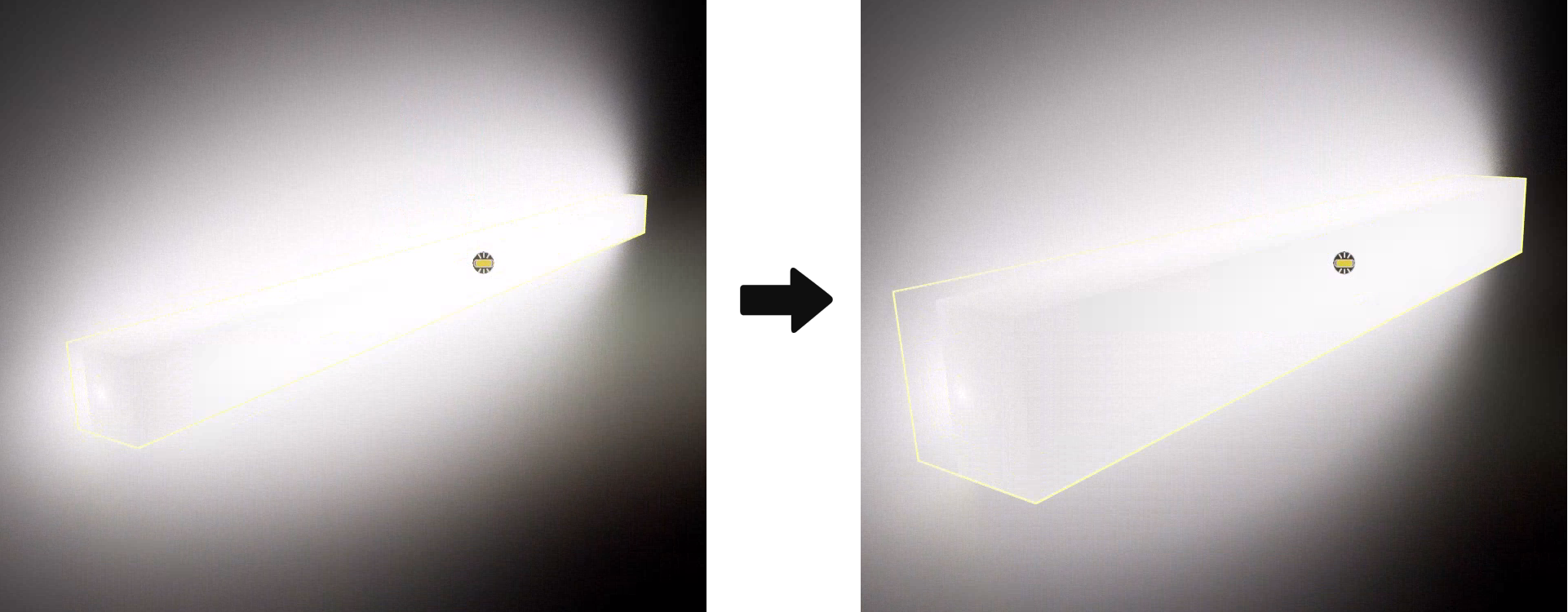

Egy lineáris egyenes határozza meg a fényforrás alakját, melynek szélességét és a hosszúságát szabadon lehet módosítani. LED szalagokhoz hasonló megjelenést nyújt, így könnyen lehet ezzel az elemmel például rejtett világítást létrehozni.

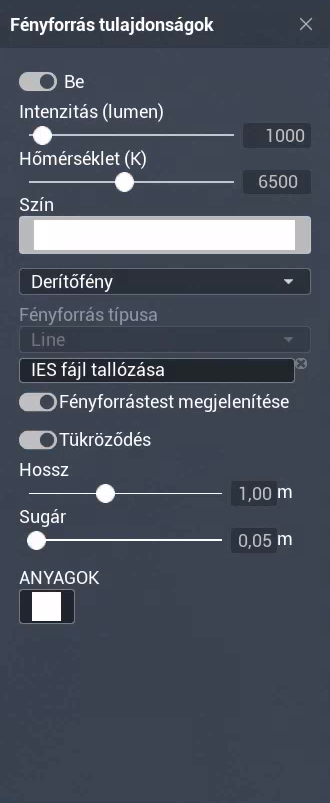

Be/Ki: a fényforrás be és kikapcsolására való gomb. Kikapcsolt állapotban egyáltalán nem ad ki magából fényt az égő.

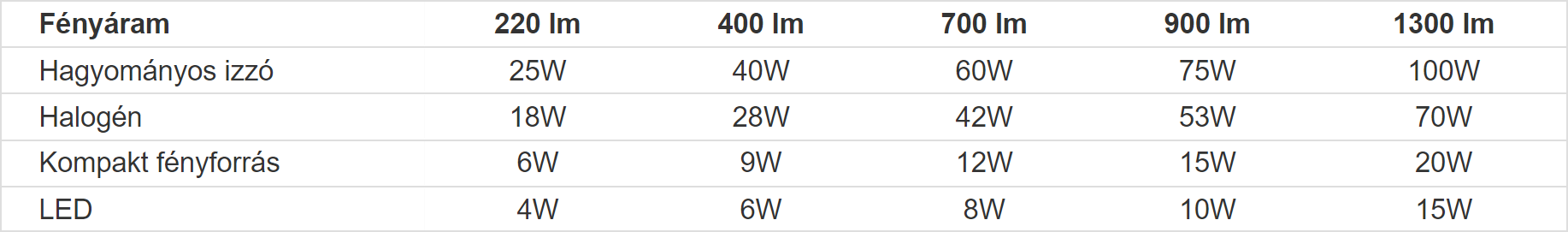

Intenzitás (lumen): a lumen (fényáram mértékegysége) megmutatja, hogy milyen erősen világít a fényforrás. A LIVE-ban ezt az értéket 0 és 15000 között állíthatja a csúszkával vagy egyedi értéket is megadhat numerikus bevitellel. Az alábbi táblázat mutatja a Lumen-Watt átszámítást.

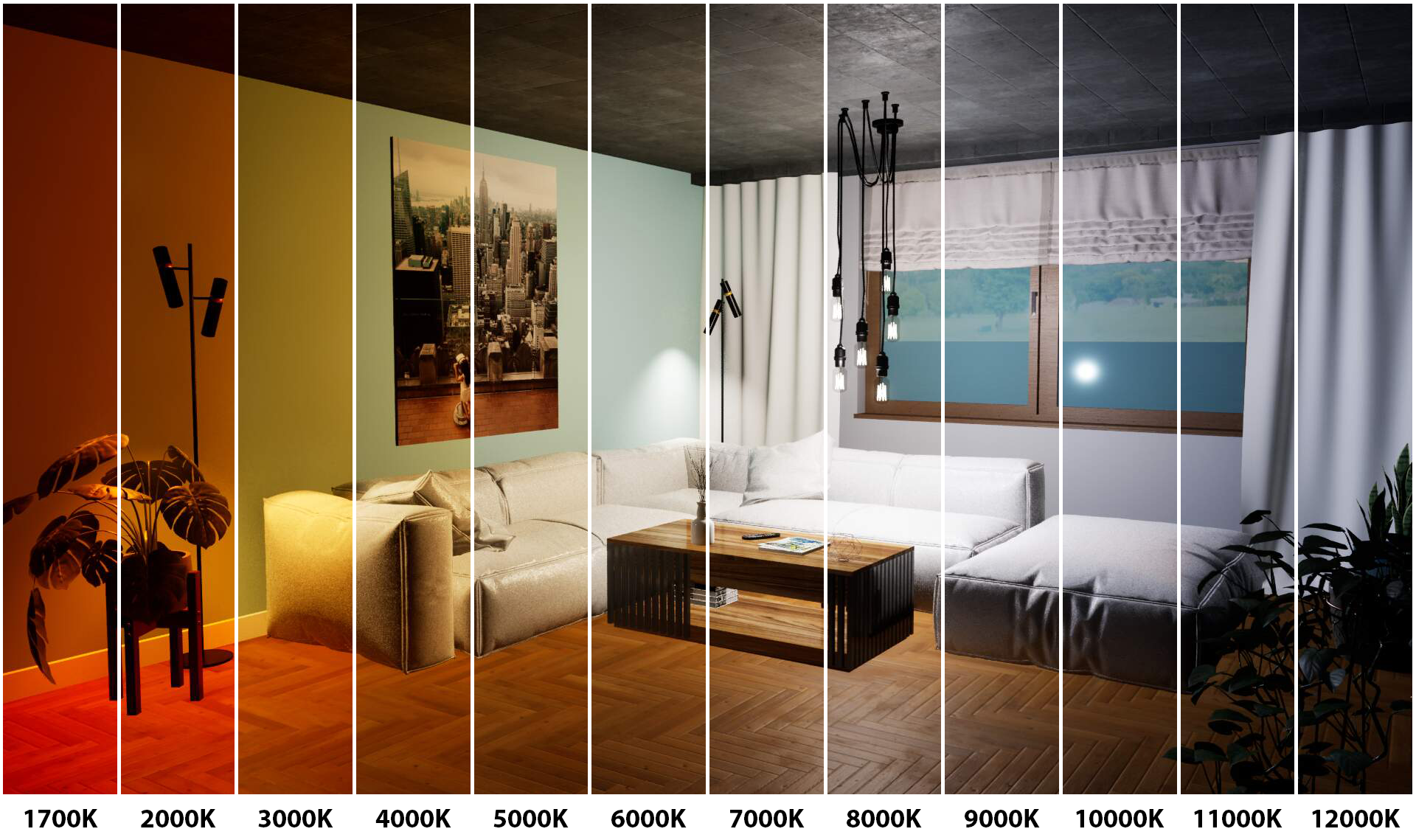

Hőmérséklet (K): egy fényforrás színhőmérsékletét az általa okozott színérzet alapján határozzuk meg. Ezt az értéket a LIVE-ban 1700K és 12000K értékek között lehet állítani, ahol előbbi a meleg színárnyalatot (pirosas), utóbbi pedig a hideg színárnyalatot (kékes) jelzi.
Szín: a fény színét állíthatja be az előre elmentett színek közül kiválasztva vagy hozzáadhat RGB vagy HLS színskála szerint saját színeket is.
Típus: kétféle lehetőség közül választhat, mindkettőnek más a funkciója és a működése.

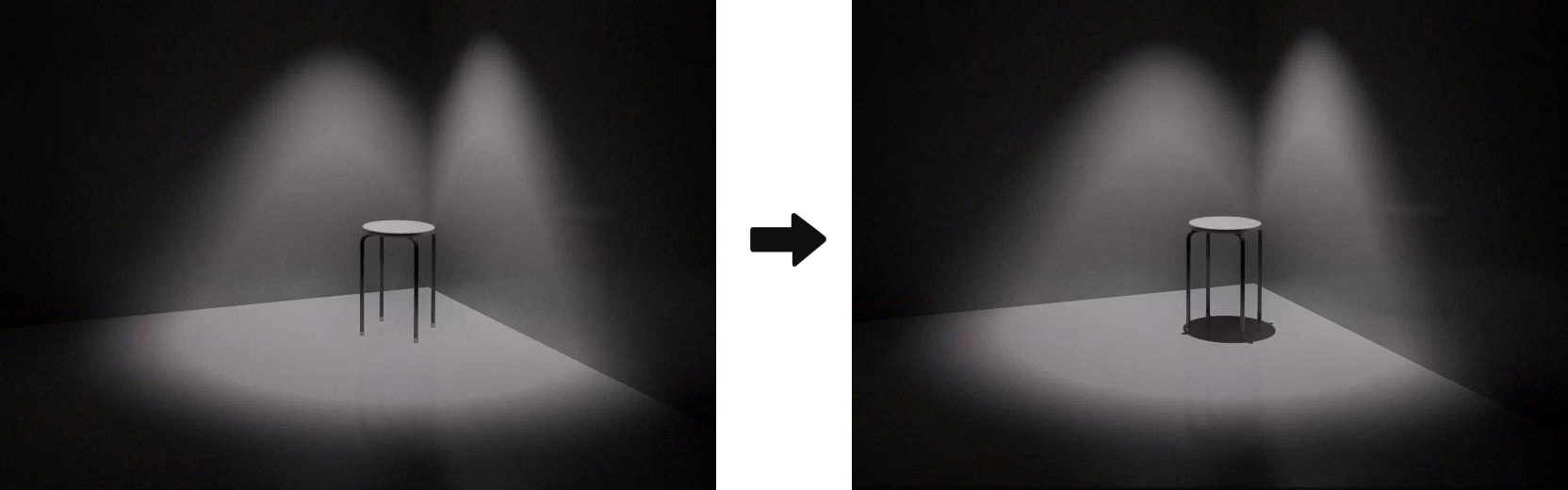

- Derítőfény: ezzel a beállítással a fény által bevilágított térben az objektumok nem vetnek árnyékot, így jól használható az adott tér alap megvilágításának beállítására.
- Valódi fény: ezzel a beállítással a fény által bevilágított térben az objektumok árnyékot vetnek, így valósághű világítást adhat hozzá a térhez.
Fényforrás típusa: itt tekintheti meg, hogy a kijelölt fényforrás vonalas, területi, gömb vagy spotlámpa fény.
IES fájl tallózása: ide kattintva a számítógépén kikeresheti a kívánt IES fájlt, mely automatikusan beállítja a fényforrás fényerősségét és esési szögét.

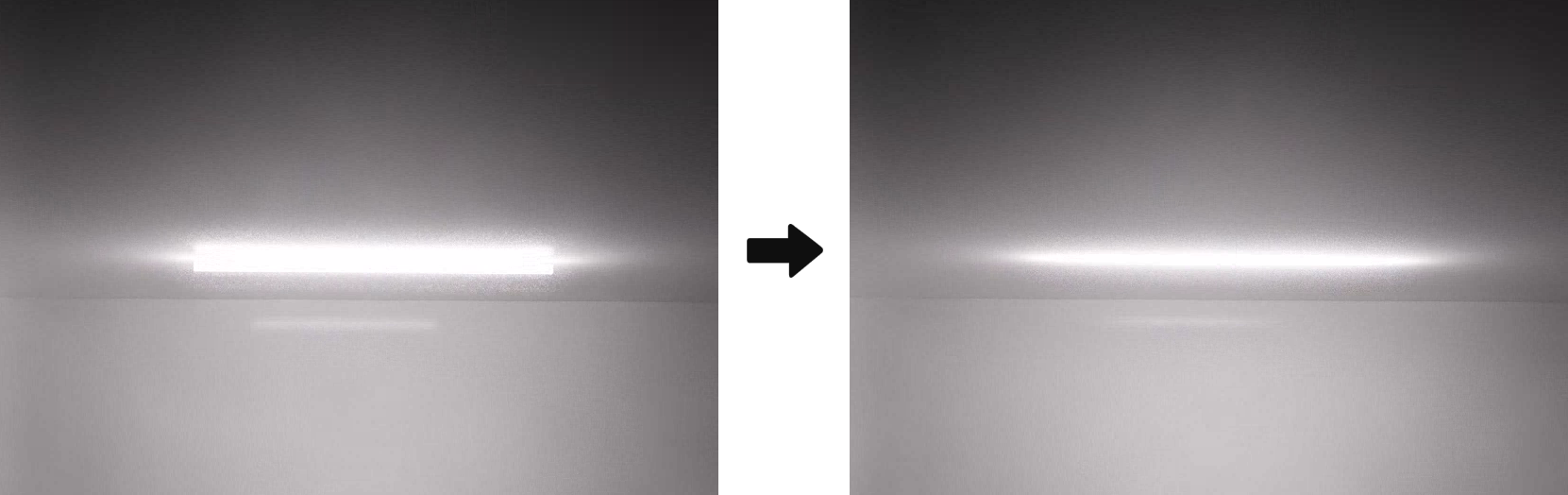

Fényforrástest megjelenítése: a lehelyezett fényekhez tartozik egy a fény típusához illeszkedő formájú objektum, mely alapbeállításként megjelenik a modellben. Ennek a testnek a megjelenítésére vagy eltüntetésére van lehetősége ezzel a kapcsolóval, tehát kikapcsolt állapotban csak a kibocsátott fény jelenik meg, a hozzá tartozó objektum nem.

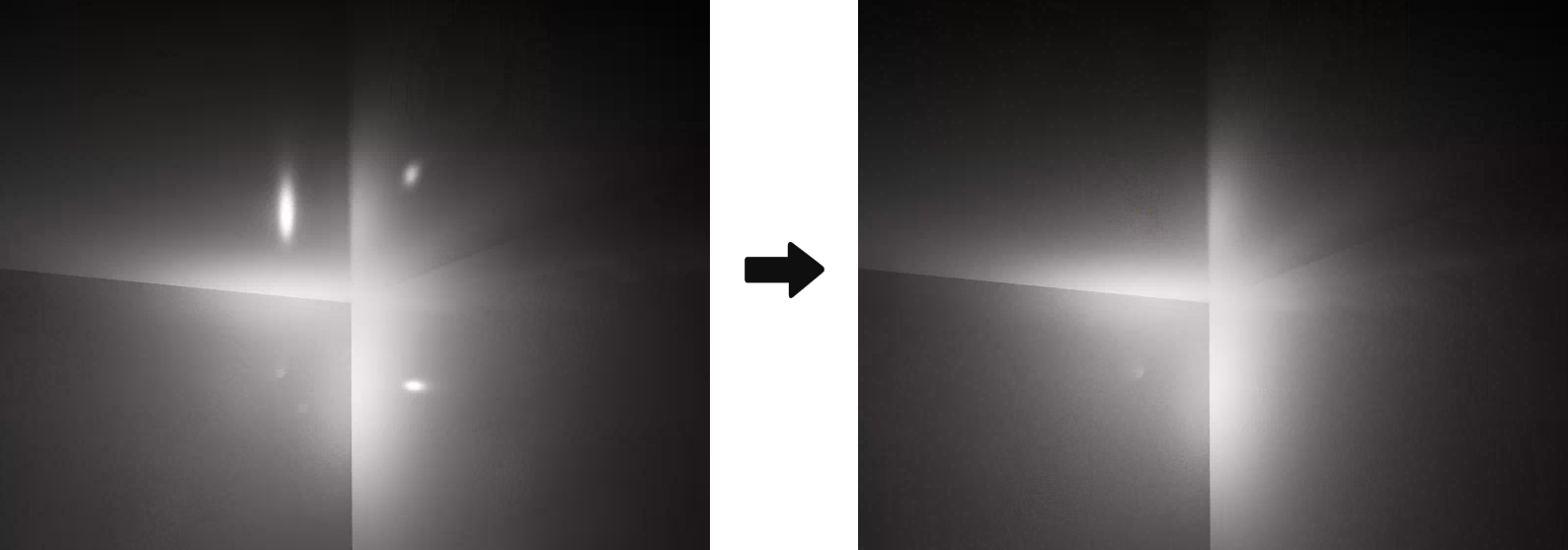

Tükröződés: beállíthatja, hogy a fényforrástest tükröződése megjelenjen a felüleleteken vagy sem.
Hossz: a fényforrástest hosszúságát itt állíthatja át könnyen és gyorsan a kívánt méretre.
Sugár: annak a körnek a sugarát adhatja meg, amelybe a fényforrástest szélessége és mélysége által meghatározott téglatest belefér.

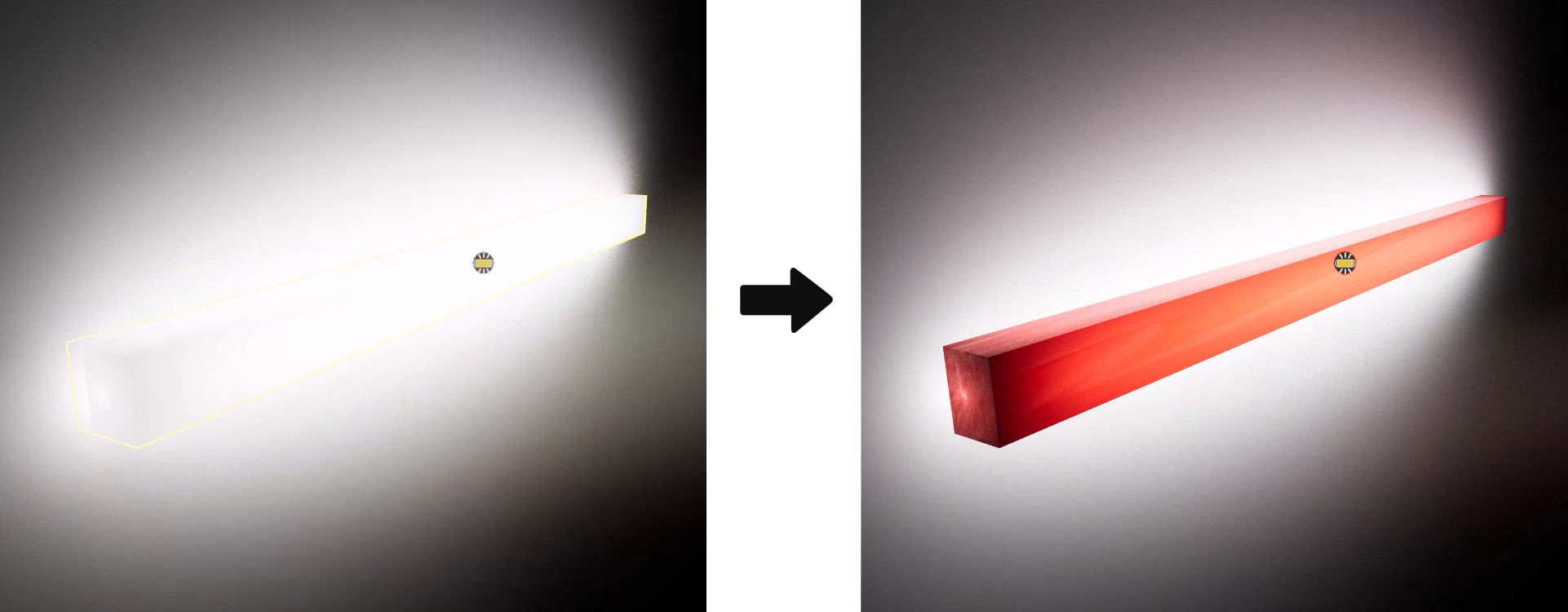

Anyagok: az anyagkönyvtárból bármelyik anyagot rádobhatja a fényforrástestre, ezzel megváltoztatva a színét és a textúráját. Az anyagmódosítás hatására a kibocsátott fény színe nem változik, a fényvisszaverődésből adódóan a felületeken az anyag színárnyalata megjelenik.
Területi fény

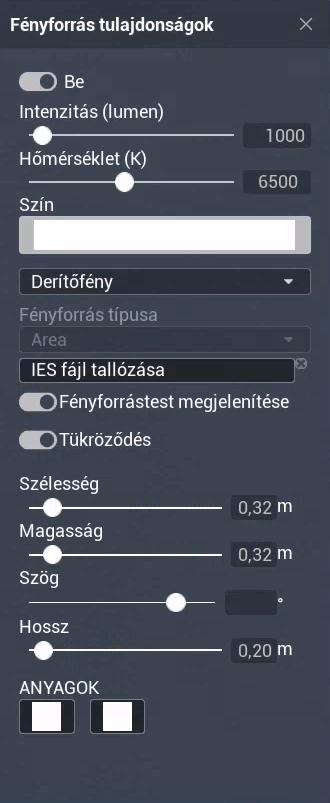

Egy terület határozza meg a fényforrás alakját, melynek szélességét és a hosszúságát szabadon lehet módosítani. LED panelekhez hasonló megjelenést nyújt, így könnyen lehet ezzel az elemmel például mennyezeti világítást vagy speciális megoldásokat létrehozni.
Be/Ki: a fényforrás be és kikapcsolására való gomb. Kikapcsolt állapotban egyáltalán nem ad ki magából fényt az égő.
Intenzitás (lumen): a lumen (fényáram mértékegysége) megmutatja, hogy milyen erősen világít a fényforrás. A LIVE-ban ezt az értéket 0 és 15000 között állíthatja a csúszkával vagy egyedi értéket is megadhat numerikus bevitellel. Az alábbi táblázat mutatja a Lumen-Watt átszámítást.
Hőmérséklet (K): egy fényforrás színhőmérsékletét az általa okozott színérzet alapján határozzuk meg. Ezt az értéket a LIVE-ban 1700K és 12000K értékek között lehet állítani, ahol előbbi a meleg színárnyalatot (pirosas), utóbbi pedig a hideg színárnyalatot (kékes) jelzi.
Szín: a fény színét állíthatja be az előre elmentett színek közül kiválasztva vagy hozzáadhat RGB vagy HLS színskála szerint saját színeket is.
Típus: kétféle lehetőség közül választhat, mindkettőnek más a funkciója és a működése.
- Derítőfény: ezzel a beállítással a fény által bevilágított térben az objektumok nem vetnek árnyékot, így jól használható az adott tér alap megvilágításának beállítására.
- Valódi fény: ezzel a beállítással a fény által bevilágított térben az objektumok árnyékot vetnek, így valósághű világítást adhat hozzá a térhez.
Fényforrás típusa: itt tekintheti meg, hogy a kijelölt fényforrás vonalas, területi, gömb vagy spotlámpa fény.
IES fájl tallózása: ide kattintva a számítógépén kikeresheti a kívánt IES fájlt, mely automatikusan beállítja a fényforrás fényerősségét és esési szögét.
Fényforrástest megjelenítése: a lehelyezett fényekhez tartozik egy a fény típusához illeszkedő formájú objektum, mely alapbeállításként megjelenik a modellben. Ennek a testnek a megjelenítésére vagy eltüntetésére van lehetősége ezzel a kapcsolóval, tehát kikapcsolt állapotban csak a kibocsátott fény jelenik meg, a hozzá tartozó objektum nem.
Tükröződés: beállíthatja, hogy a fényforrástest tükröződése megjelenjen a felüleleteken vagy sem.
Szélesség: a fényforrástest hosszúságát itt állíthatja át könnyen és gyorsan a kívánt méretre.
Magasság: a szélességre merőleges irányba itt tudja módosítani a fényforrástest méretét.

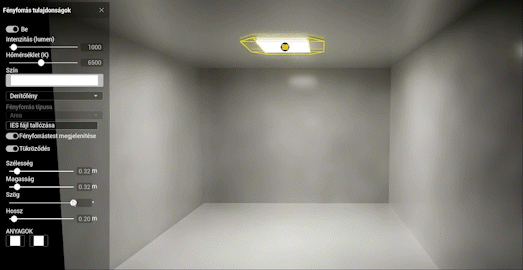

Szög: a kibocsátott fény irányát lehet módosítani 0° és 90° között. A gyakorlatban ez olyan, mintha egy láthatatlan ernyőt helyeznénk a fényforrás köré ami szabályozza a megvilágított terület nagyságát.

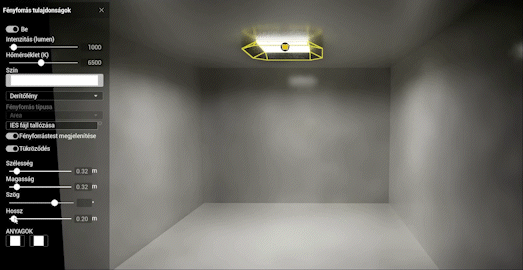

Hossz: a fent említett láthatalan ernyő hosszát lehet megadni vele, ami szabályozza, hogy a fény milyen magasságban érjen el a környező felületekre.
Anyagok: az anyagkönyvtárból bármelyik anyagot rádobhatja a fényforrástestre, ezzel megváltoztatva a színét és a textúráját. Az anyagmódosítás hatására a kibocsátott fény színe nem változik, a fényvisszaverődésből adódóan a felületeken az anyag színárnyalata megjelenik.
Gömbfény
A teret 360°-os szögben, minden irányba bevilágítja ez a fény. Alkalmazható derítőfényként, amikor a helyiségnek egy alap világosságot szeretnénk adni vagy valódi fényként, amikor egy adott lámpa vagy világító test ad ki fényt és vet árnyékot a környezetére.

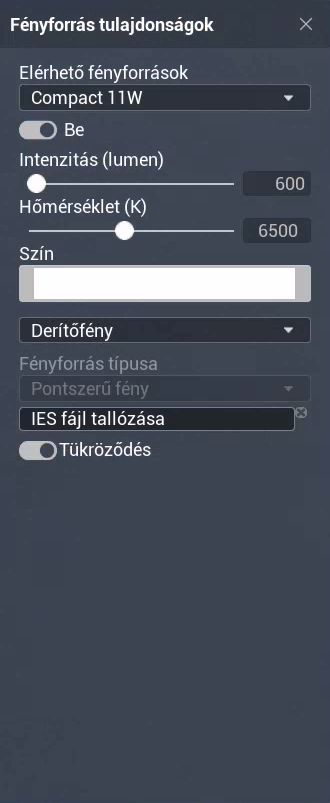

Elérhető fényforrások: az egy objektumon belül elhelyezett összes fényforrás listája itt érhető el. A lista elemei között váltva lehet az objektumhoz rendelt fényforrások tulajdonságait módosítani.
Be/Ki: a fényforrás be és kikapcsolására való gomb. Kikapcsolt állapotban egyáltalán nem ad ki magából fényt az égő.
Intenzitás (lumen): a lumen (fényáram mértékegysége) megmutatja, hogy milyen erősen világít a fényforrás. A LIVE-ban ezt az értéket 0 és 15000 között állíthatja a csúszkával vagy egyedi értéket is megadhat numerikus bevitellel. Az alábbi táblázat mutatja a Lumen-Watt átszámítást.
Hőmérséklet (K): egy fényforrás színhőmérsékletét az általa okozott színérzet alapján határozzuk meg. Ezt az értéket a LIVE-ban 1700K és 12000K értékek között lehet állítani, ahol előbbi a meleg színárnyalatot (pirosas), utóbbi pedig a hideg színárnyalatot (kékes) jelzi.
Szín: a fény színét állíthatja be az előre elmentett színek közül kiválasztva vagy hozzáadhat RGB vagy HLS színskála szerint saját színeket is.
Típus: kétféle lehetőség közül választhat, mindkettőnek más a funkciója és a működése.
- Derítőfény: ezzel a beállítással a fény által bevilágított térben az objektumok nem vetnek árnyékot, így jól használható az adott tér alap megvilágításának beállítására.
- Valódi fény: ezzel a beállítással a fény által bevilágított térben az objektumok árnyékot vetnek, így valósághű világítást adhat hozzá a térhez.
Fényforrás típusa: itt tekintheti meg, hogy a kijelölt fényforrás vonalas, területi, gömb vagy spotlámpa fény.
IES fájl tallózása: ide kattintva a számítógépén kikeresheti a kívánt IES fájlt, mely automatikusan beállítja a fényforrás fényerősségét és esési szögét.
Tükröződés: beállíthatja, hogy a fényforrástest tükröződése megjelenjen a felüleleteken vagy sem.
Spotlámpa fény

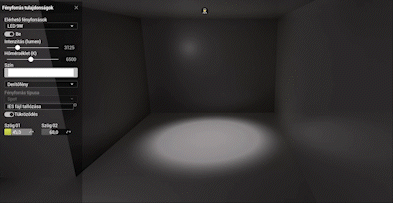

Irányított fényt kiadó elem, melynek be lehet állítani, hogy mekkora szögben világítsa meg a környezetét, valamint a megvilágítás irányát is meg lehet adni a forgatás funkcióval. Hangsúlyos elemek és részletek egyedi megvilágítására való.
Elérhető fényforrások: az egy objektumon belül elhelyezett összes fényforrás listája itt érhető el. A lista elemei között váltva lehet az objektumhoz rendelt fényforrások tulajdonságait módosítani.
Be/Ki: a fényforrás be és kikapcsolására való gomb. Kikapcsolt állapotban egyáltalán nem ad ki magából fényt az égő.
Intenzitás (lumen): a lumen (fényáram mértékegysége) megmutatja, hogy milyen erősen világít a fényforrás. A LIVE-ban ezt az értéket 0 és 15000 között állíthatja a csúszkával vagy egyedi értéket is megadhat numerikus bevitellel. Az alábbi táblázat mutatja a Lumen-Watt átszámítást.
Hőmérséklet (K): egy fényforrás színhőmérsékletét az általa okozott színérzet alapján határozzuk meg. Ezt az értéket a LIVE-ban 1700K és 12000K értékek között lehet állítani, ahol előbbi a meleg színárnyalatot (pirosas), utóbbi pedig a hideg színárnyalatot (kékes) jelzi.
Szín: a fény színét állíthatja be az előre elmentett színek közül kiválasztva vagy hozzáadhat RGB vagy HLS színskála szerint saját színeket is.
Típus: kétféle lehetőség közül választhat, mindkettőnek más a funkciója és a működése.
- Derítőfény: ezzel a beállítással a fény által bevilágított térben az objektumok nem vetnek árnyékot, így jól használható az adott tér alap megvilágításának beállítására.
- Valódi fény: ezzel a beállítással a fény által bevilágított térben az objektumok árnyékot vetnek, így valósághű világítást adhat hozzá a térhez.
Fényforrás típusa: itt tekintheti meg, hogy a kijelölt fényforrás vonalas, területi, gömb vagy spotlámpa fény.
IES fájl tallózása: ide kattintva a számítógépén kikeresheti a kívánt IES fájlt, mely automatikusan beállítja a fényforrás fényerősségét és esési szögét.
Tükröződés: beállíthatja, hogy a fényforrástest tükröződése megjelenjen a felüleleteken vagy sem.
Szög 01: a fényforrás által közvetlenül megvilágított terület méretét állítja be.
Szög 02: a közvetlenül megvilágított területen kívüli elmosódás méretét állítja be.
