Színsémák

A Színséma egy grafikus megjelenítési mód, amely arra szolgál, hogy az elemeket, vagy helyiségeket bármely tulajdonságuk alapján lehessen csoportositani és érthetően bemutatni.

A Színséma egy elemtípuson, valamint annak paraméterén és hozzárendelt értékén alapul.
A tulajdonságok szerinti színsémák elmenthető sablonokba, igy a sablonok cserélésével a modellt különböző szempontok szerint lehet prezentálni.

A színsémák segítenek megérteni a projekt tartalmát.

A Színséma használata:

Az ARCHLine.XP átszínezi a kiválasztott elemeket tulajdonság, művelet és érték szerint.

Parancs helye: Méretezés- Magyarázat - Színsémák

Kézenfekvő használata a helyiségek színsémákkal történő érthető ábrázolása.

A helyiségen kívül az épületet egyéb elemeit is megjeleníthetjük, így a megrendelők könnyen megérthetik az épületen belüli összetettséget.

1. Példa

Az ARCHLine.XP néhány gyári beállítást tartalmaz, például a helyiségek terület szerinti rendezésének színsémáját.

Helyiségek csoportosítása alapterület szerint

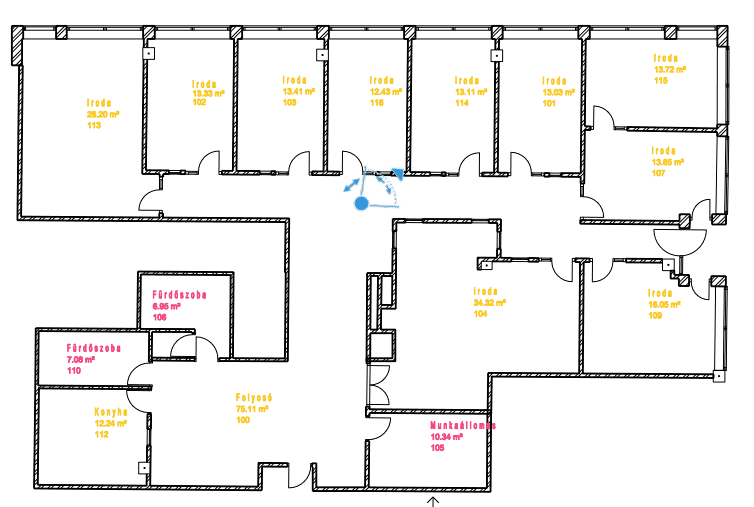

Eredmény (előtte - utána):

2. Példa: Jelenítse meg az összes födémet 200 mm, 400 mm, 500 mm vastagság szerint rendezve, az alábbi példa szerint.

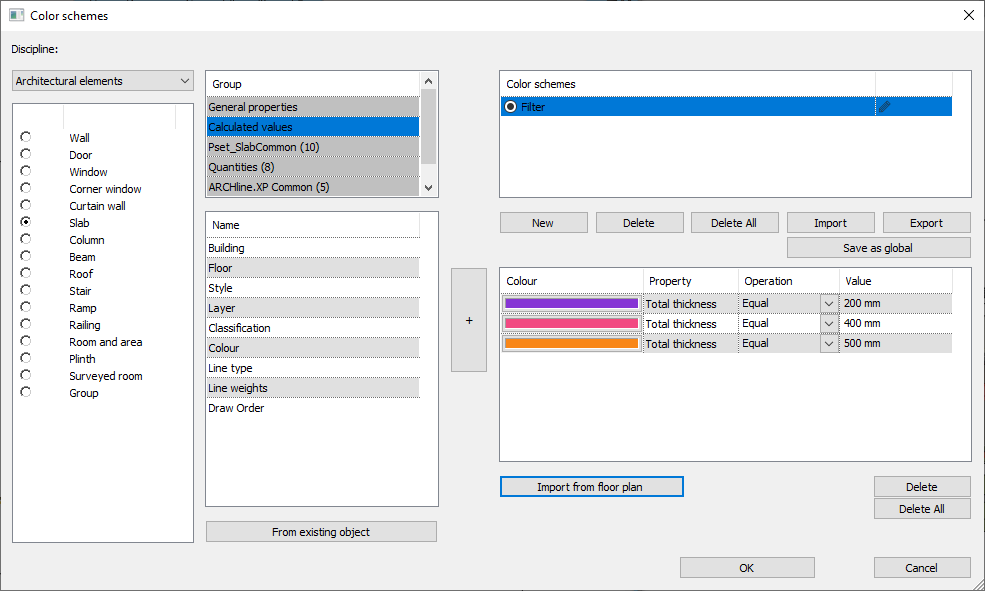

Az alaprajzból történő importálás gomb átvizsgálja a teljes adatbázist, és az összes födémet különböző vastagságértékek szerint listázza, és különböző színekkel jeleníti meg.

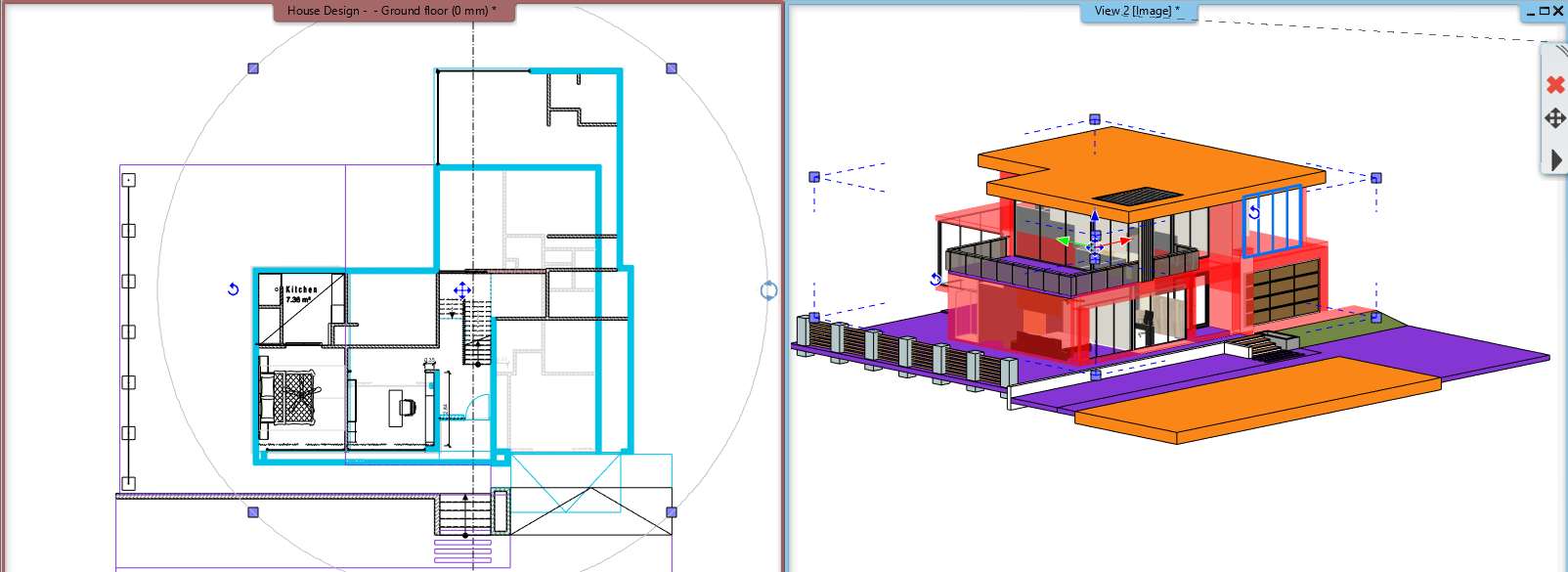

Eredmény:

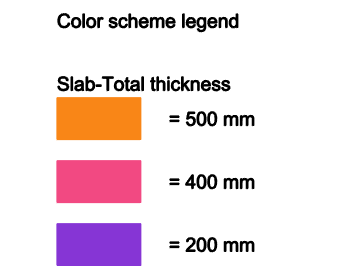

Színsémák jelmagyarázat.
Az alaprajzon elhelyezheti a szín - érték kiírást.
