3D-s kivágott doboz nézet

A 3D-s kivágott doboz nézet segítségével az összetett 3D nézet leszűkíthető az éppen szerkesztett modell térre.
Nagy modell esetén ez a funkció akkor célszerű, ha a tervezés viszonylag kis részre koncentrálódik.

A funkció lehetővé teszi, hogy az egyik 3D nézetben a teljes modellt, a másik nézetben pedig a kívánt részletet jelenítse meg a program.

A részleges 3D nézetet egy téglalap vagy vágóprofil segítségével lehet létrehozni.

A vágási tartomány megadása után a 2D nézetben az érzékeny vezérlőkkel módosíthatja a doboz kiterjedését.

Hogyan kell használni?

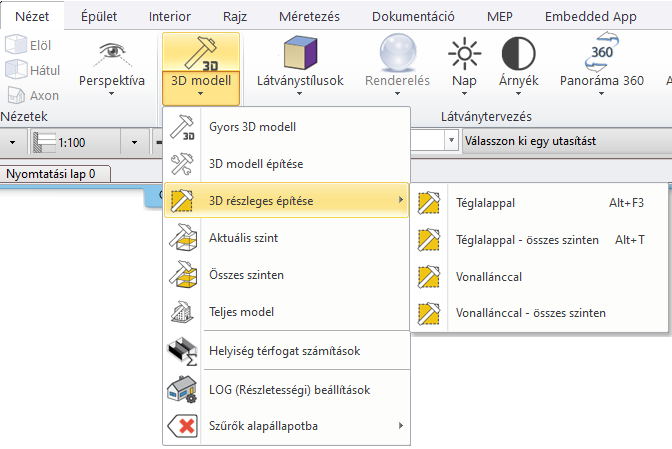

- Válassza ki a Kivágás profildefiníciós parancsok egyikét:

- Adja meg a kivágott dobozt vagy sokszöget

Az új 3D nézet automatikusan megjelenik.

Hogyan módosítható a doboz terjedelme?

Válassza ki a Kivágott profilt az alaprajzon, és a érzékeny vezérlőkke módosítsa a kiterjedést, ha szükséges.
