Az ARCHLine.XP minden eleme egy világosan meghatározott hierarchiába illeszkedik.
Kategóriák - Stílusok - Változatok
A kategóriák a hierarchia legfelső szintjén vannak. és előre meghatározottak a szoftveren belül.
A modellkategóriák a modellt alkotó összes elemet tartalmazzák, például: falak, ajtók, ablakok, oszlopok, gerendák, lépcsők stb. A rajzkategóriák olyan elemeket tartalmaznak, mint a vonal, kör, szöveg, méretek. A belsőépítészeti kategóriákba olyan elemek tartoznak, mint a tárgyak, lámpák, korpuszok, csempézés.
A kategóriákba tartozó elemek különböző formájúak és méretűek.
Az azonos általános megjelenésű és viselkedésű elemeket stílusoknak nevezzük. A stílusok listája a Stílusböngészőben található, és rájuk hivatkozva példányokat hozhat létre a modellben, például úgy, hogy kiválasztja a stílus nevét a böngészőben, és ráhúzza a rajzterületre.
A legtöbb elemnek azonban sok paramétere van, és kis eltérések esetén is sok stílust kellene létrehozni. Például egy gyártó gyakran egy ablak családot gyárt, amelyek csak fő méretükben különböznek, mint például a szélesség vagy a magasság.
Ezért jött létre a hierarchia következő szintje, a variánsok.

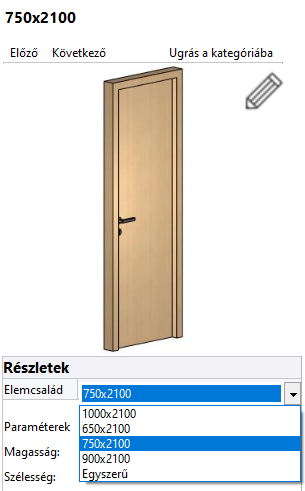

A variánsokolyan elemek, amelyek csak kissé térnek el a hasonló elemektől.
A kategóriaelemek két fő típusra oszlanak: a Rendszer és a Felhasználó által meghatározott elemekre. A rendszerhez tartozó elemek be vannak építve a szoftverbe, azokat a felhasználó nem tudja módosítani.
A rendszer- vagy felhasználói elemeknek azonban számos variánsát lehet létrehozni. A variánsok kényelmes módot biztosítanak néhány paraméter megváltoztatásával új elemek rögzítésére a könyvtárban.
