A LIVE-ban teljeskörő környezet alakításra van lehetőség. Ez a terepet, a vizeket és az utakat foglalja magába. A terep szerkesztővel hegyeket, völgyeket, kertrendezési elemeket lehet létrehozni, így tájépítészek és területrendezők is könnyedén alakíthatják az épületek környezetét. A víz szerkesztővel vízfelületeket lehet létrehozni egy kattintással, így tavak, folyók, tengerek és egyéb vízfelületek adhatók a környezethez gyorsan és egyszerűen. Az út szerkesztővel olyan útvonalakat lehet létrehozni a terepen, melyek illeszkednek a környezetükbe. A környezet szerkesztő funkcióval létrehozott elemek csak az ARCHLine.XP LIVE 2023 verzióban érhetők el, korábbi verziók nem jelenítik meg ezeket az elemeket.

Terep szerkesztő

A terep funkcióval a terepet lehet módosítani a projektben. Ezzel a hatékony eszközzel csak a képzelet szabhat határt a kialakított környezetnek. A terepen két különböző szín jelenik meg: az egyik a vízszintes területeken (alapbeállításként fű), a másik pedig a lejtős területeken (alapbeállításként szikla). Ezt az anyagot az anyagkönyvtárban lehet módosítani, mindkért elemet egyedi anyagra lehet cserélni.

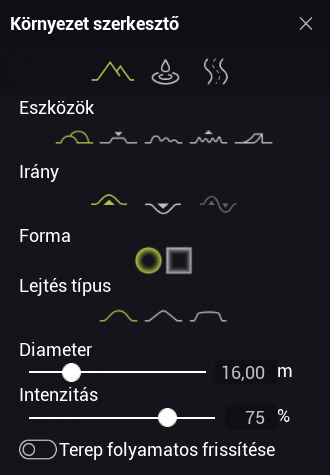

Eszközök:

Tereprendezés:

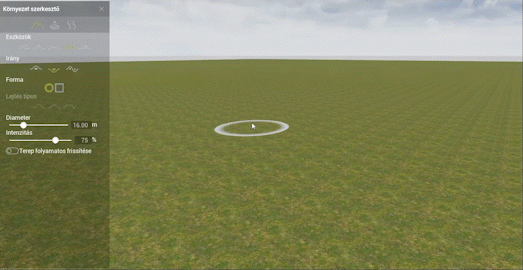

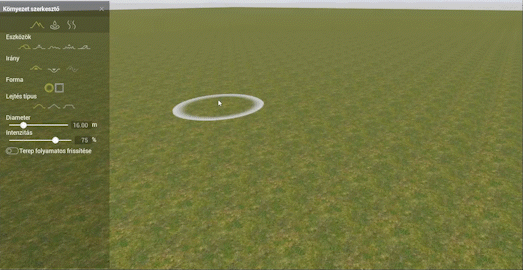

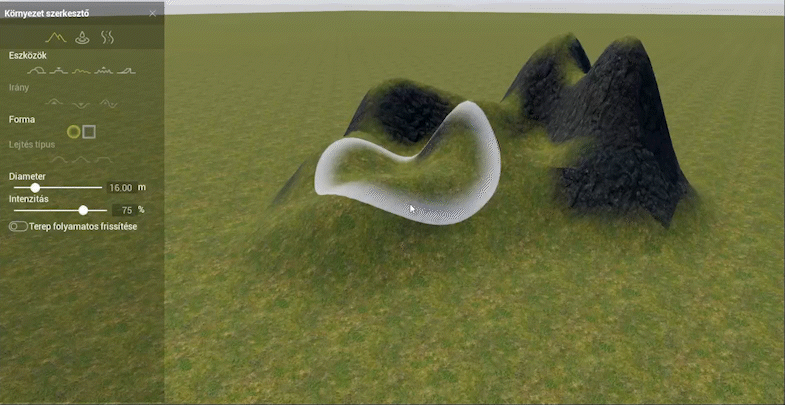

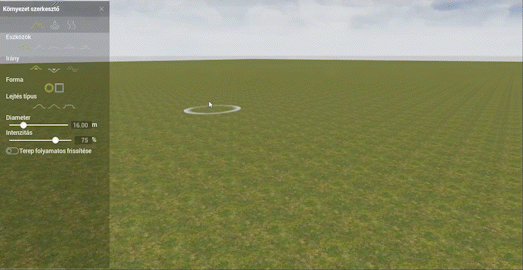

Ez az elsődleges terepalakító funkció, melynek segítségével könnyen ki lehet alakítani a terep alapvető kinézetét. Az irányok, formák és lejtés típusok segítségével bármilyen terepet ki lehet alakítani ezzel az eszközzel, csak a fantázia szabhat határt.

Lapítás:

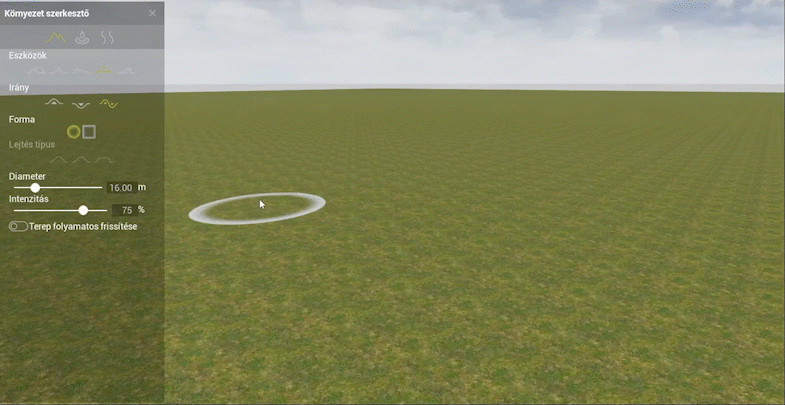

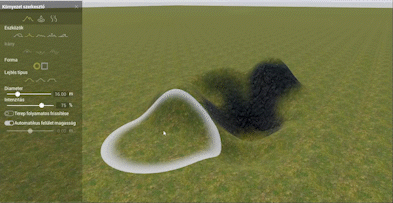

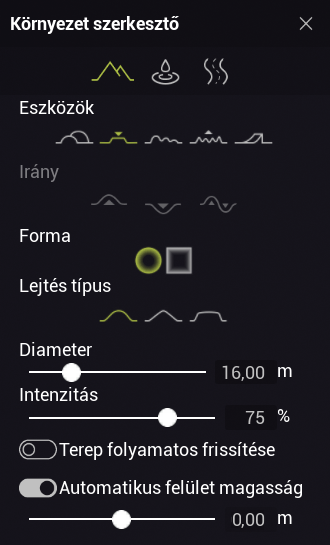

Ezzel az eszközzel egyenes felületű területet lehet létrehozni, a magasabb területeket csökkenti, az alacsonyabban lévőket pedig megemeli az adott érték szerinti magassághoz. Az automatikus magasság funkcióval mindig a kurzor helyén lévő magasságot alkalmazza a program. Kikapcsolt állapotban a felhasználó által megadott egyedi értékhez igazítja a felület magasságát.

Simítás:

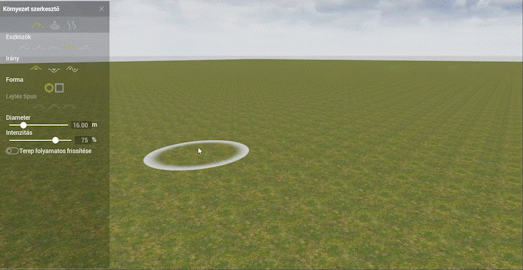

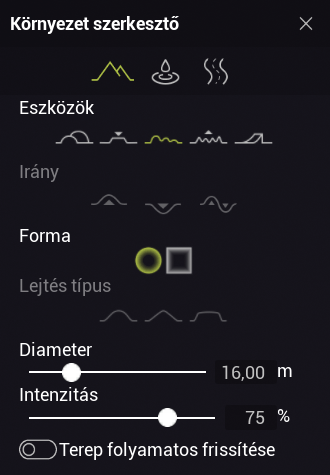

A terep egyenetlenségeit simítja ki ez a funkció. Könnyen lehet vele javítani a terep szerkesztése közben létrejött pontatlanságokat vagy kisimítani a túlságosan egyenetlen terepet.

Zajosítás:

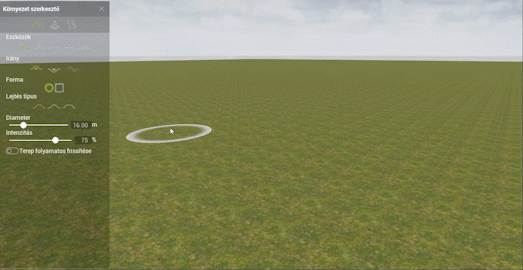

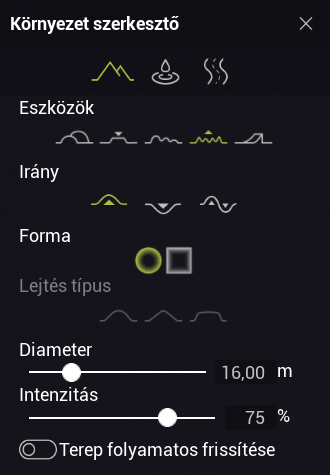

A simítással ellentétben ezzel a funkcióval a túl egyenletes terepet lehet egyenetlenné alakítani. Külön lehet csak kiemelkedéseket vagy csak bemélyedéseket készíteni, azonban a Fel és le iránnyal a kettő kombinációjával módosul a terep. A Fel és le irány csak ennél a funkciónál érhető el.

Rámpa:

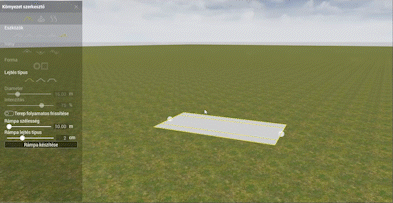

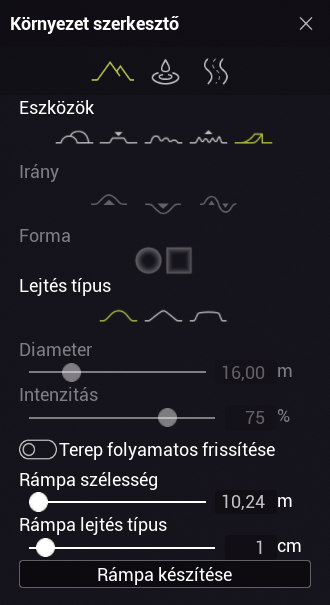

Két pont megadásával egyenletesen emelkedő felületet lehet létrehozni vele. A rámpa szélességét adott értékkel lehet megadni (maximum 200 m), a lejtés típus értékével pedig meg lehet adni az oldalainak a túlnyúlását. Ez az érték maximum a rámpa teljes szélességének a fele lehet. A kezdő- és végpontot elhelyezve a modellben a Rámpa készítése gombra kattintva készül el a rámpa.

Irány:

A terep szerkesztése közben fontos, hogy milyen irányba szeretnénk a terepet módosítani. Az irány meghatározásával könnyen lehet hegyeket, dombokat, völgyeket és vízpartokat létrehozni, a Fel és le funkcióval pedig élethű egyenetlenségeket lehet létrehozni. Tereprendezés és zajosítás esetén használható a funkció.

Fel: a terep síkjához képest kiemelkedést hoz létre.

Le: a terep síkjához képest bemélyedést hoz létre.

Fel és le: zajosítás esetén egyszerre kiemeli és süllyeszti a terep bizonyos részeit.

Forma:

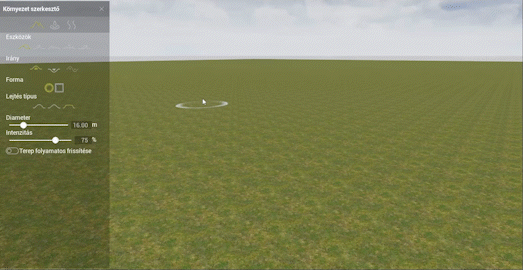

A terepszerkesztő ecset formáját tereprendezés, lapítás, simítás és zajosítás esetén lehet kiválasztani. A kétféle funkcióval különböző megoldásokat kínál a program a terep szerkesztésére.

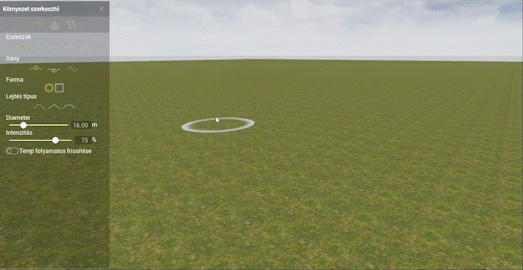

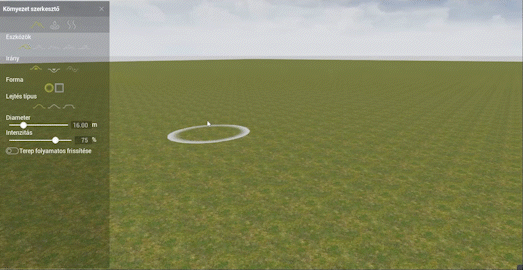

Kör: a módosított terület alakja egy szabályos kör.

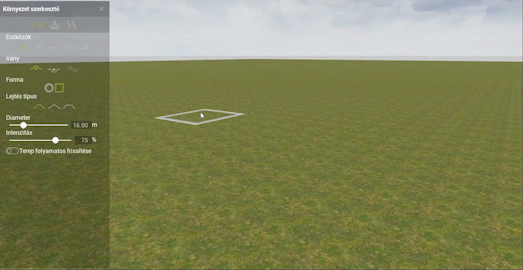

Négyzet: a módosított terület alakja egy szabályos négyzet.

Lejtés típus:

A lejtés típus tereprendezés, lapítás és rámpa készítés esetén érhető el. Itt lehet meghatározni, hogy a kiemelt vagy besüllyesztett terület széle milyen formájú legyen.

Lekerekített: ívelt terepformát hoz létre.

Hegyes: csúcsos terepformát hoz létre.

Lapított: meredek oldalú, lapos felületű terepformát hoz létre.

Átmérő:

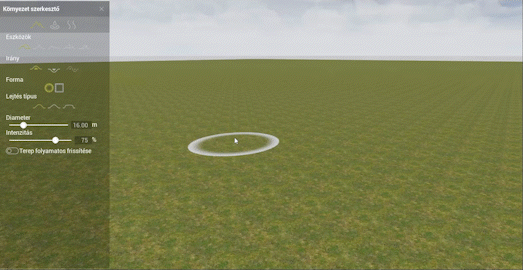

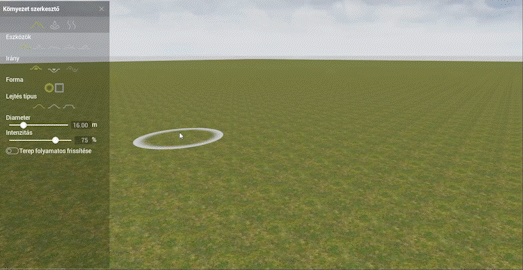

Az ecset méretét itt lehet állítani. A csúszkával beállított értéken kívül egyedi értéket is meg lehet adni, mely maximum 200 m lehet. Az átmérő értéke határozza meg, hogy a terepen belül mekkora részletet módosul.

Intenzitás:

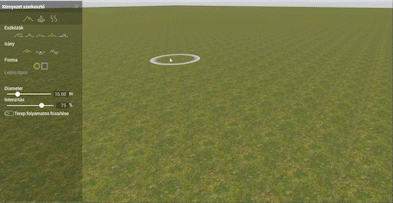

Az itt beállított értéket 1-100% között lehet állítani, mely a terep változásának gyorsaságát állítja. Minél alacsonyabb az érték, annál lassabban, minél magasabb az érték, annál gyorsabban változik a terep. Alacsony értéknél apró változtatásokat érdemes eszközölni, magas értékeknél a terep elsődleges formázását érdemes végezni. Egyedi értéket is meg lehet adni, mely maximum 1000% lehet.

Terep folyamatos frissítése:

Alapbeállításként ez a funkció ki van kapcsolva a gyorsabb és folyamatosabb működés érdekében. Kikapcsolt állapotban a terep módosítása közben nem jelenik meg a kétféle anyag a terepen, csak az egérgomb felengedése után, a terep szerkesztése végeztével. Bekapcsolt állapotban nagyobb teljesítményt igényel e a terep szerkesztése funkció, ilyenkor a terep anyagához rendelt mindkét szín szerkesztés közben is megjelenik.

Víz szerkesztő

A víz funkcióval egy kattintással lehet vízfelületeket hozzáadni a terephez. A vízfelület automatikusan a kívánt mérettel jelenik meg, így egymástól függetlenül különböző magasságba többet is el lehet helyezni a projektben. A vízsíkot el lehet forgathatni, hogy a felszínhez igazodjon. Szükség esetén a vízfelület átméretezhető a kívánt méretre. A víz anyagát utólag könnyen lehet módosítani, csak ki kell választani a könyvtárból a kívánt valódi víz anyagot és rá kell dobni a felületre. Az anyagtulajdonság dialógban pedig személyre lehet szabni a víz paramétereit.

Út szerkesztő

Egyszerűen lehet a tereppel teljes szinkronban lévő utat létrehozni a LIVE-ban. Csak meg kell határozni az útvonalat és az út automatikusan kivágja a belógó terepet vagy hozzáilleszti a hiányzó terepet a modellhez. A kivágás vagy hozzáillesztés dőlésszögét egyszerűen meg lehet adni a dialógban. Spline és poligon utakat is létre lehet hozni attól függően, hogy melyikre van szükség.

Út létrehozása

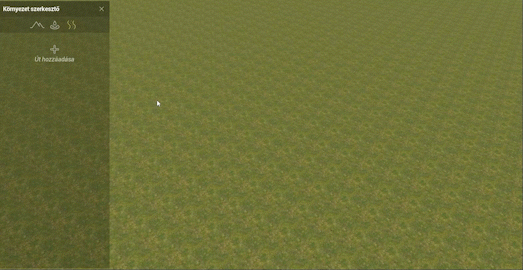

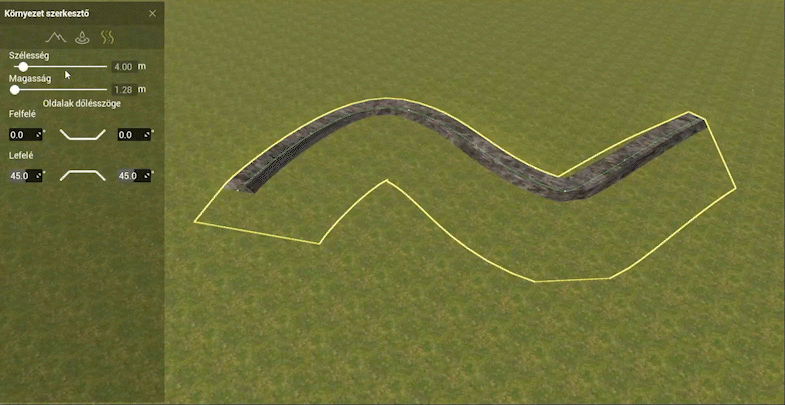

A környezet szerkesztő dialógban az út szerkesztő funkciót kiválasztva a plusz gombra kattintva lehet elkezdeni az út létrehozását. A csomópontok lehelyezésével lehet meghatározni az útvonalat, majd a jobb egérgomb vagy az ENTER lenyomásával lehet véglegesíteni azt.

Út szerkesztése

A LIVE-ban létrehozott utak a tereppel teljes mértékig összhagnban vannak, ezáltal a terephez automatikusan illeszkednek. Ez a gyakorlatban azt jelenti, hogy ahol az út a terepbe lóg, ott kivágja a program a terepet, ahol pedig az út a terep fölé lóg, ott feltölti az üres területet. Az útvonalat kijelölve utólag szerkeszthetők az út paraméterei. Az út és az utat szegélyező rézsűk anyagát fogd és vidd módszerrel lehet módosítani a könyvtárban lévő textúrákkal.

Szélesség:

Az út teljes szélességét lehet itt beállítani. A csúszkával 1 és 30 méter szélesség közötti értéket lehet beállítani, egyéni értékkel nem felülírható.

Magasság:

Az út referenciavonalához képest mért magasságát lehet itt beállítani. A csúszkával 1 és 30 méter szélesség közötti értéket lehet beállítani, egyéni értékkel nem felülírható.

Oldalak dőlésszöge:

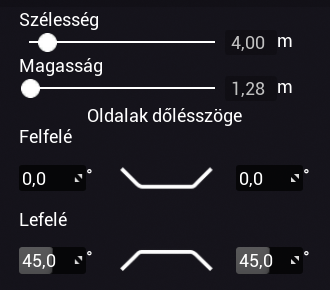

Az út melletti rézsűk dőlésszögét állítja. Út létrehozásakor a középvonalát adjuk meg, ezáltal az út belevághat és kiemelkedhet a terepből. Ezt a jelenséget hidalja át automatikusan ez a funkció, mivel a belógó terepet kivágja az út síkja fölött, az út alatti üres területet pedig feltölti.

Felső: a terepbe bevágott út rézsűinek dőlésszögét állítja be. Az értékek közötti ábra mutatja a rézsű irányát és az út megfelelő oldalát.

Alsó: a terepből kiemelkedő út rézsűinek dőlésszögét állítja be. Az értékek közötti ábra mutatja a rézsű irányát és az út megfelelő oldalát.
