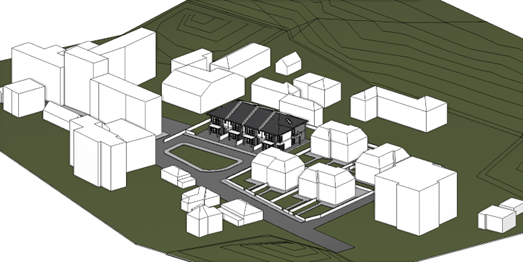

A tömegvizsgálat segít az építésznek az épületmodell koncepciójának tanulmányozásában a tömegek vagy általános formák szempontjából.
Helyszín: Épület > Helyszín és Tömegvázlat > Tömegmodell
Az alapforma és magasság
Hozza létre a kívánt alakzatot a Profil definíciók segítségével.
Ezután megjelenik az Épület térfogata párbeszédpanel.
Az épület térfogata

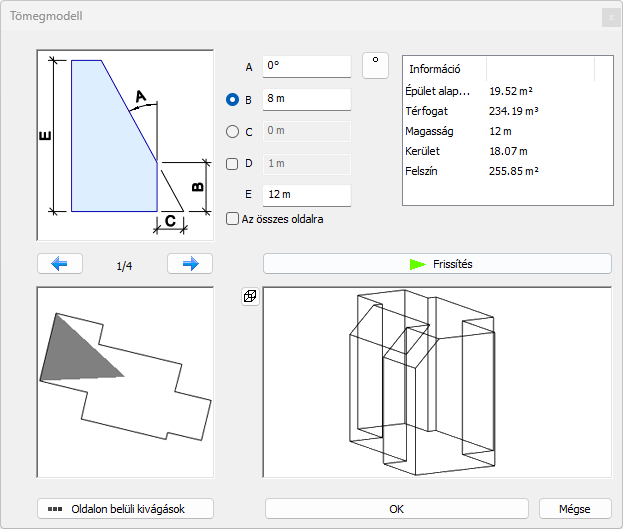

A tömegmodell párbeszédpanelben részletezheti a felületek határára utaló szabályrendszert és az épület térfogatának vezérlését.
Paraméterek
A bal oldali kép segít megérteni a paraméterek jelentését.
| A | A kiválasztott sík szöge a merőlegeshez képest. A szögértéket 0 és 89 fok között határozhatja meg. Ha hamis értéket ad meg, a mező színe piros lesz. A szög a B pontban meghatározott egyenestől számít. |
| B | A kiválasztott oldal elülső magassága: Ha ezt az opciót használja, a C opció nem érhető el. |
| C | A ferde oldal kiindulási vonalának eltolása az alapterven: ha ezt az opciót használja, a B opció nem határozható meg. |
| D | Belső merőleges határ: Az opciót önállóan is használhatja. Segítségével olyan épülettérfogathatárokat határozhat meg, amelyek más módon nem határozhatók meg. |
| E | Az épülettömeg maximális magassága: itt láthatja és módosíthatja az épülettömeg alapkontúrjánál meghatározott magasság értékét. |
Az összes oldalra
Az opció bekapcsolása után a frissített tömegmodell minden oldala a kiválasztott A-B-C-D-E értékeknek megfelelően változik.
Információs lista
Ezek az információk segítenek folyamatosan képet kapni a tervező térfogatmodellről a geometriai információknak megfelelően.
Oldalak kiválasztása
A poligon oldalai az alapkontúr létrehozásával meghatározzák az ebből kiemelt térfogatmodell oldalait. A térfogatmodell egyszerűsített alaprajzát a felülnézet ablakban láthatja. A kiválasztott oldal szürke területként jelenik meg. Az oldalak között az ablak feletti gombbal választhat. A számérték mutatja, hogy hány oldal létezik, és melyik van kiválasztva. A 8/8 azt jelenti, hogy 8 oldal van, és az utolsó van kiválasztva. Az ablakban is lehet választani, ha a megfelelő oldalra kattintva.
Előnézet
Az előnézet ablakban megtekintheti a rajzolás közbeni változásokat. A rajz minden egyes új módosítása a Frissítés gombra kattintva megjelenik az Előnézet ablakban.
Belső kivágások

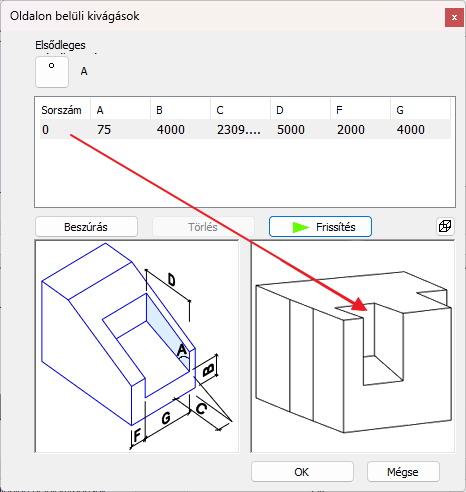

Ha a belső kivágásokat használja, akkor grafikusan meghatározhatja az összetett szabályokat. A megjelenő párbeszédablakban részletes korlátokat határozhat meg a kiválasztott oldalon.
Az Új szabály beillesztése gombbal új szabályt hozhat létre, így akár periodikus szerkezetek is meghatározhatók. A magyarázó ábra segít a különböző szabályok meghatározásában, és a frissítés gombra kattintva a változásokat az aktuális tömegmodellben is követheti.
Paraméterek
| A | Az új vágás szöge a merőlegeshez képest. |
| B | Az új vágás alapmagassága a kiválasztott oldal alapvonalához képest. A változtatás után a C érték automatikusan frissül. |
| C | Az új vágási sík alapvonalának az alapvonalhoz képest történő eltolásának értéke. A változtatás után a B érték automatikusan frissül. |
| D | Az új vágás mélysége az alapvonal merőleges síkjához képest. |
| F | Az új vágás bal oldali alapsíkja. A két oldal függőleges vágásának határfelülete merőleges az alapvonal függőleges síkjára. |
| G | Az új vágás szélessége. Ez az érték határozza meg a merőleges korlátozások helyét is a jobb oldalon. |
