Frissítés változások

A legújabb frissítés sikeres telepítése után a Súgó > Névjegy párbeszédpanelen megjelenő szöveg:
Termékverzió: 64 Bit v2300914 Build 376

Az ARCHLine.XP 2023 legújabb frissítése tartalmazza a korábban kiadott ARCHLine.XP 2023 frissítések összes módosítását.

2023 Build 376 Release

14.09.2023.

Javítások:

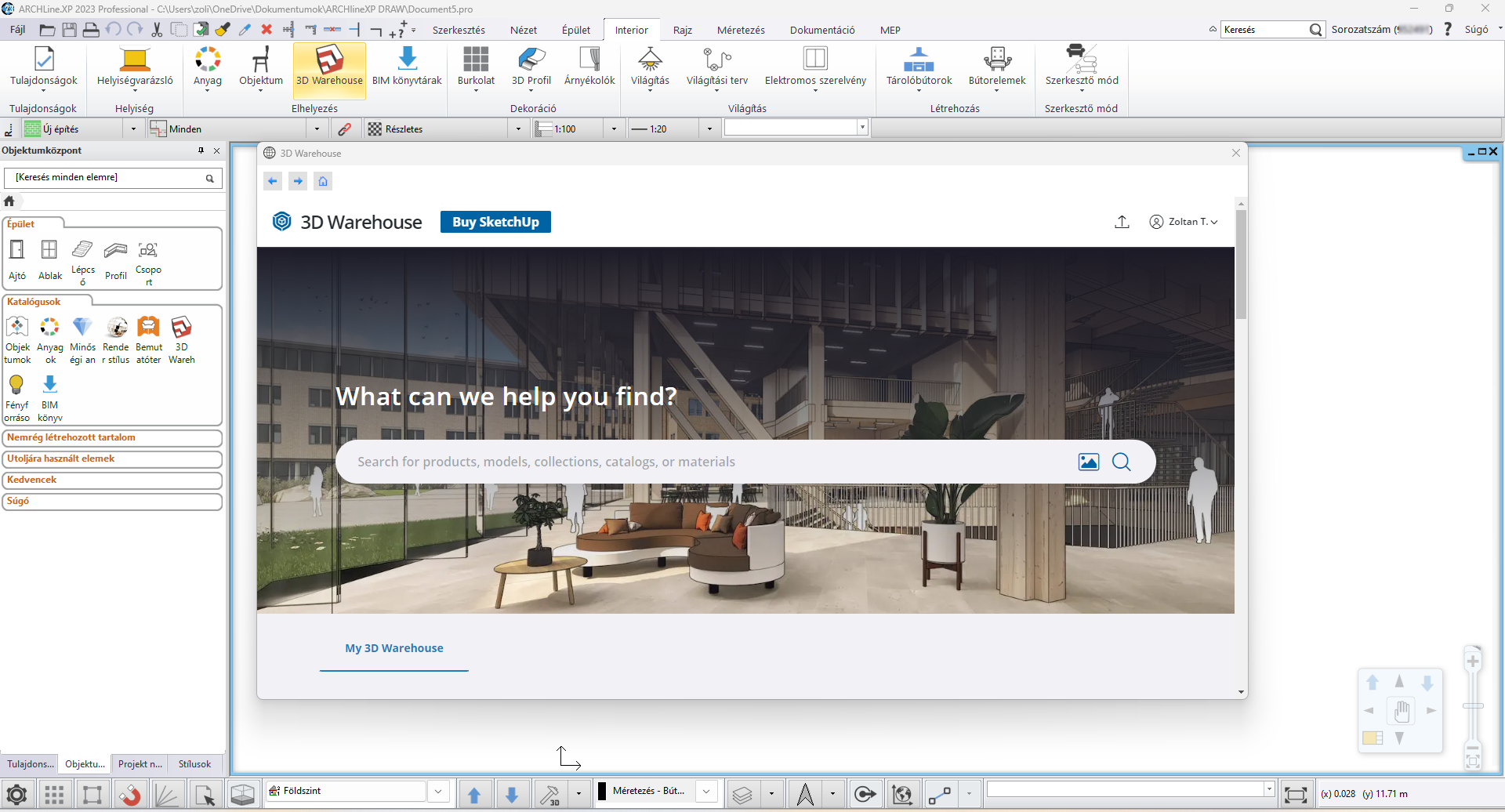

-A megújult 3D Warehouse elérhető az ARCHline.XP 2023-as frissítésben.
2023-ban a Trimble, a 3D Warehouse weboldal üzemeltetője radikálisan átalakította a weboldalt. Az új oldal nem kompatibilis az előző verzióval. Ezért az ARCHline.XP-ben használt közvetlen objektum letöltés elérhetetlenné vált, csak külsö böngészőből lehetett SKP fájlt a számitógépre letölte majd onnan importálni.
Az elmúlt hónapokban végrehajtott fejlesztések eredményképp a most megjelent ARCHline.XP 2023 frissítésben újra használható a 3D Warehouse közvetlen letöltés. A megújult belső letöltést minden olyan felhasználónak ajánljuk, aki szeretné élvezni a gyors közvetlen objektumletöltés előnyeit.

- Elektromos szerelvények magasság méretezése egy lépésben parancs javitása - felesleges hibaüzenet megszűnt.

- Sérült PDF fájl vektoriális importját a program hibaüzenettel jelzi.

- Fal és födém stílusok javítása rétegek törlésekor.

2023 Build 325 Release

14.06.2023.

Új funkciók:

- A kiemelés tartalmának cseréje DWG vagy raszteres képre

- Hordozható licenc - kétfaktoros bejelentkezési lehetőség

- Új import formátum: STEP. A STEP fájlformátum egy szabványos 3D-s modellformátum, amely megkönnyíti a 3D-s modellek átvitelét a különböző CAD/BIM és gyártási (CAM) programok között.
1. Kattintson a Fájl - Importálás - Importálás parancsra. Megnyílik a Fájl megnyitása párbeszédpanel.
2. Válassza ki a STEP (.stp, .step) fájltípust a Típus mezőben.
3. Válassza ki az importálni kívánt STEP fájlt az elérhető fájlok listájából, vagy tallózzon, és válassza ki a STEP fájlt.
4. Kattintson az OK gombra. Megnyílik a DWG/DXF importálása párbeszédpanel, mert az ARCHLine.XP belső konverziót hajt végre DWG fájlformátumba.
5. Kattintson az OK gombra a modell elhelyezéséhez.
6. Válassza az IGEN opciót a párbeszédpanel kérdésében: Szeretné olvasni a 3D objektumokat is?
7. A fájl tartalma 3D nézetben szilárdtestek csoportjaként kerül elhelyezésre egy új 3D nézet ablakban.
8. Előfordulhat, hogy az XYZ koordinátákat mentén a modell elforgatva jelenik meg. Válassza ki a modell elemeit, és forgassa el az összeset ha szükséges.
9. Ha ARCHLine objektumként szeretné később használni, mentse el a könyvtárba az Interior - Objektum - Új objektum paranccsal.

Javítások:

-Tervlap: ha nem a 2023-mal készült a projekt, akkor a tervlapon egy csoport kiválasztása elszállást okozhat.

- Tervlapon nem lehet új csoportot létrehozni, pl pecsétet, csak alaprajzon. Javitva.

- A render alkalmazásban egyes 3D tartalmak nem látszódtak. Javitva.

- Pontfelhő forgatási hiba javitva.

2023 Build 303 Release

25.05.2023.

Új funkciók:

- Hordozható licenckezelés

- Számológép: A Számológép felhasználói felülete (UI) módosult, hogy megfeleljen a Windows 11 elvárásainak.

- Schedule Enhancements - Horizontal, Vertical layout, Splitting a schedule

- Pontfelhő import rcp, rcs fájlformátumokkal bővítve. Az ARCHLine.XP pontfelhő adatokat importál különféle fájlformátumokból, beleértve az .rcp és .rcs fájlokat.

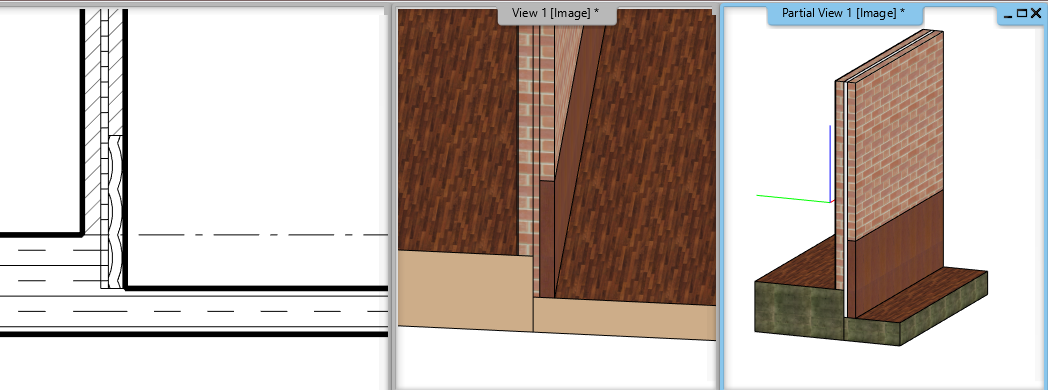

- Metszet rajz ábrázolás fejlesztés: A főbb építészeti elemek határvonala félkövér vonallal, míg a kisebb részletek, mint például a falrétegek és a különböző objektumok azonos anyagai finom vonalakkal jelennek meg. A vonalvastagságok egyértelmű különbséget tesznek a különböző elemek és anyagok között.

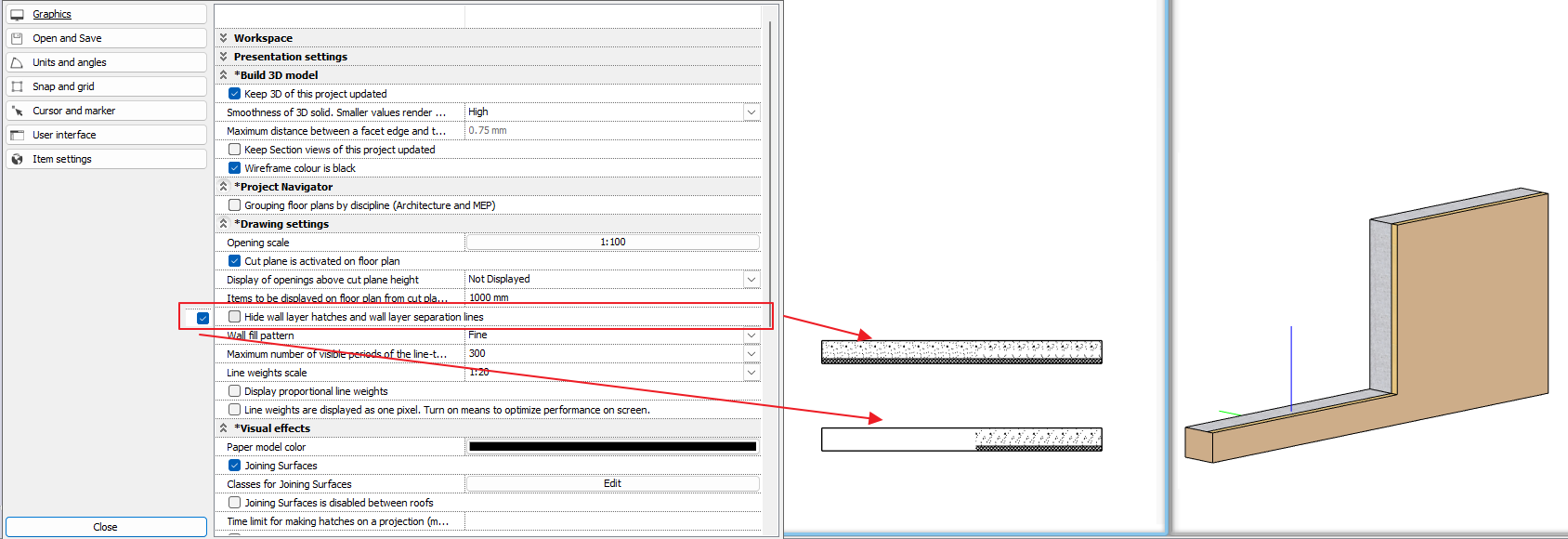

- Alacsony fal megjelenítése pl. 1000 mm alatt kikapcsolható a falrétegek ábrázolása, ami a falrétegeket és a sraffozásokat elválasztó vonalakat jelenti.

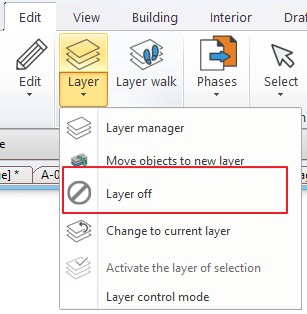

- A Fólia kikapcsolás parancs hozzáadva a szalagmenühöz:

- Renderelési gyorsítás: ha a renderelési folyamat megszakításkor 50% alatt van, a zajszűrő utófolyamat kihagyható. Ez az opció felgyorsítja a tesztrender képsorozatok létrehozását.

- A renderelés figyelembe veszi a hamis emissziós anyagokat.

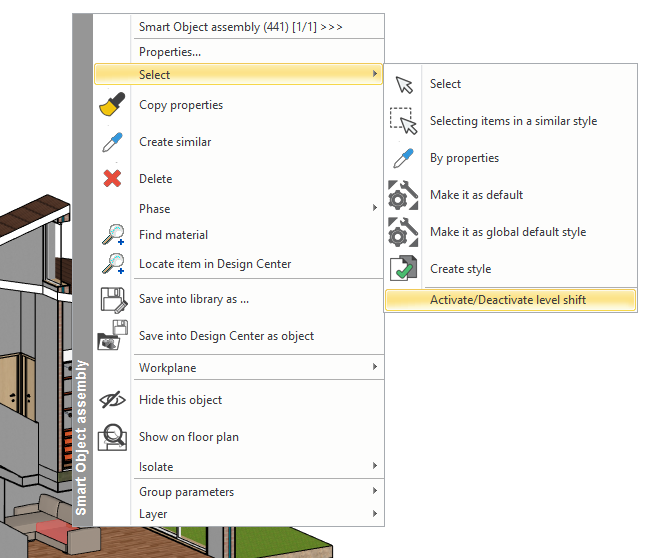

- Szinteltolás új helyen is elérhető- Jobb klikk menü: Kiválasztás - Szinteltolás aktiválása/deaktiválása

- A ZWCAD bővítmény új funkciója: A ZWCAD bővítmény új parancsa a kiválasztott elemeket exportálja az ARCHLine.XP-be a teljes rajz helyett.

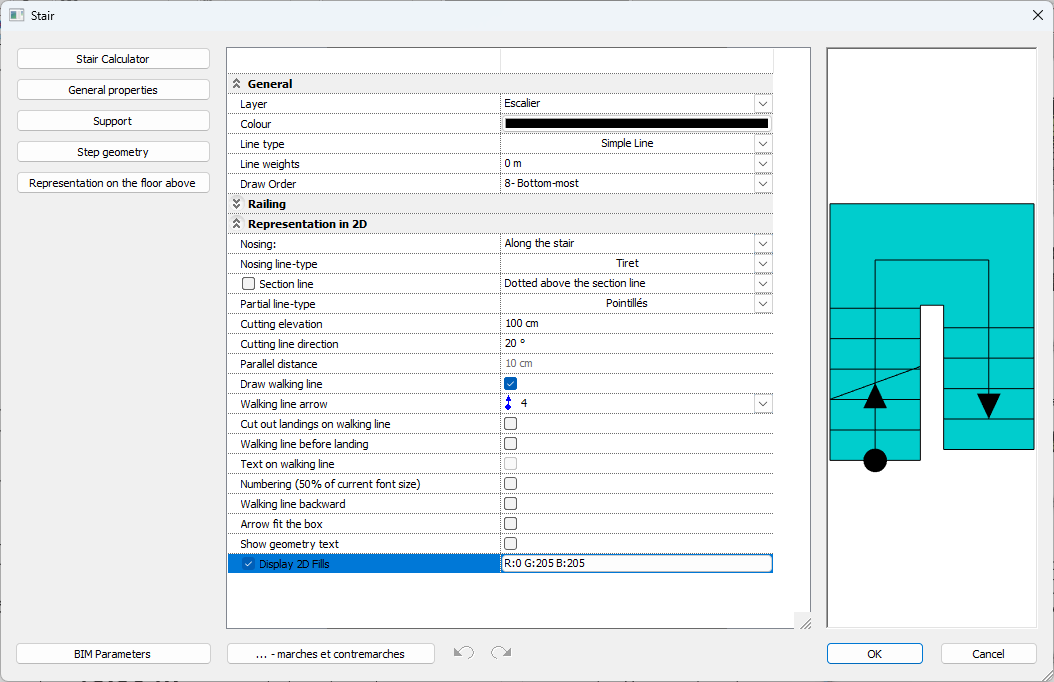

- Lépcső/rámpa új funkció: 2D kitöltés megjelenítése

- Az objektum alaprajzi megjelenítés fejlesztése: 2D kitöltések megjelenítése. Ha a külső határ nem zárt, és ezért nem tölthető ki, a program automatikusan kiszámítja és felajánlja a legközelebbi két zárt kontúrt.

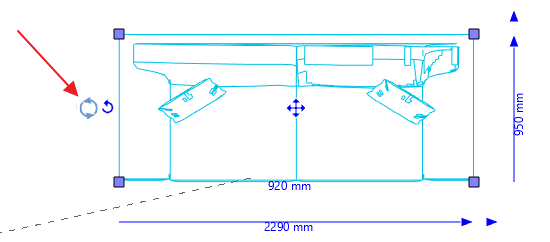

- Az interaktív forgatás marker egyszerűsítése. A kör ikon átkerült a bal oldali forgatás matrica mellé.

- Creating custom hatch patterns: creation simplified.

Javítások:

- Födém sraffozás: nem működött a felhasználó által létrehozott mintán, javítva.

- Objektum, oszlop sraffozás: nem működött a felhasználó által létrehozott mintán, javítva.

- Matricák, azaz alfa csatornás anyagok - anyag háttér hiba javítás

2023 Build 246 Release

14.04.2023.

Új funkciók:

-Számológép: A beépített számológép a terv számértékeinek megadására szolgál.
A számológép akkor válik elérhetővé, amikor kiválaszt egy méretcímkét.
Értékeket írhat be közvetlenül a számbillentyűzettel, vagy kiszámíthat értékeket a számológép funkcióival.

Javítások:

-Program leállításkor történt lassulás javítása
-Archive projektmentés 60 percenként történhet legfeljebb
-Metszet ablakon felületegyesítés javítása
-Legutolsó metszet beállítások elmentődnek a projektbe
-Párhuzamosan, több példányban futó program textúra mentésének javítása
-ifc import programleállás javítása egyes terepek esetén, valamint nem támogatott formátum esetén
-Tervlapra elhelyezett csoport módosításának javítása
-Terep út keresztmetszet szélességének javítása
-Méretezés stílus módosításának javítása
-Gbxml export javítása speciális karakterek esetén
-Helyiségpecsét mezők sorrendje szabadon variálható minden norma esetén
-RTF szerkesztő gyorsítása
-Anyagkezelés gyorsítása nagy mennyiségű anyag esetén
-Objektum felülnézet megadásnál a sraffozások nem jelentek meg a csoporton belül
-Fóliavezérlés javítása egyes elemtípusokra: helyiségpecsét, korlát, álmennyezet
-Objektum méret markerek pozicionálása 3D ablakon
-Elem mozgatás javítása frontális nézeteken
-Több, egymáshoz közeli elem esetén a kiválasztás vezérlő (lapozó) javítása
-Objektum párbeszédablak hiányzó méret paraméterek pótlása burkolás esetén
-Helyiségpecsét szöveg stílus figyelembevétele szobaszám esetén
-Fotóba illesztés: kép kivágás és egyéb funkciók javítása
-Render: háttérkép tónus javítása
-Ifc import javítás speciális karaktert tartalmazó fájlt útvonalnál
-Szög mértékegység számítási hiba javítása
-Lépcső, korlát, vetített tető, felmért fal elhelyezés javítása szinteltolással rendelkező szint esetén
-Revit import sebességének optimalizálása
-Példa falméretezés stílusok a programhoz
