Lépték módosítása a tervlapon

Amikor elhelyez egy rajzot a nyomtatási tervlapon, mindig meg kell adni egy léptéket, hogy az adott csoportban lévő összes geometria tükrözze a kiválasztott léptéket.
Megjegyzés:
A lépték átállításával megegyező módon lehet változtatni az építészeti skálát, a fázis beállítást, a falak megjelenítését, és az alkalmazott szín sémát.

Ennek eredményeként gyorsan átállíthatja a léptéket a nyomtatási tervlapon.

A következő szakasz a lépték szerkesztését ismerteti.

Egy rajz léptékét az alábbi módokon lehet megváltoztatni:

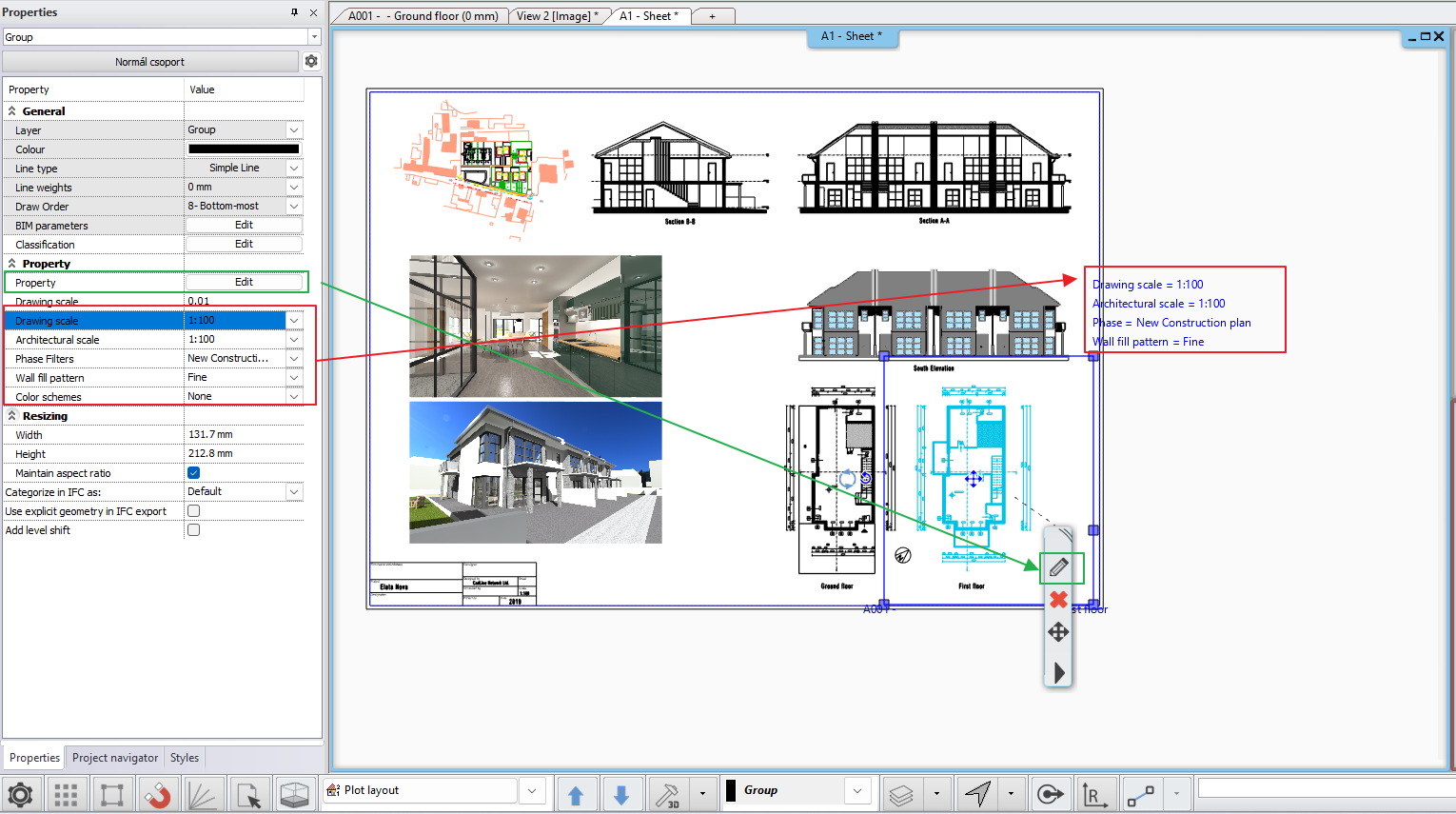

1. Válassza ki a rajzot. A méretezett rajzkiválasztásakor láthatja az aktuális léptéket, amint az a fenti ábrán látható.

2a. Megjelenik a bal oldali Tulajdonságok panel. Kattintson a Rajz lépték elemre.

2b. Megjelennek a szerkeszthető markerek a jobb oldalon, kattintson a Rajzlépték elemre.

2c. Megjelenik a bal oldali Tulajdonságok panel. Kattintson a Tulajdonság gombra vagy a fenti ábrán a zöld mezővel jelölt ceruza ikonra.

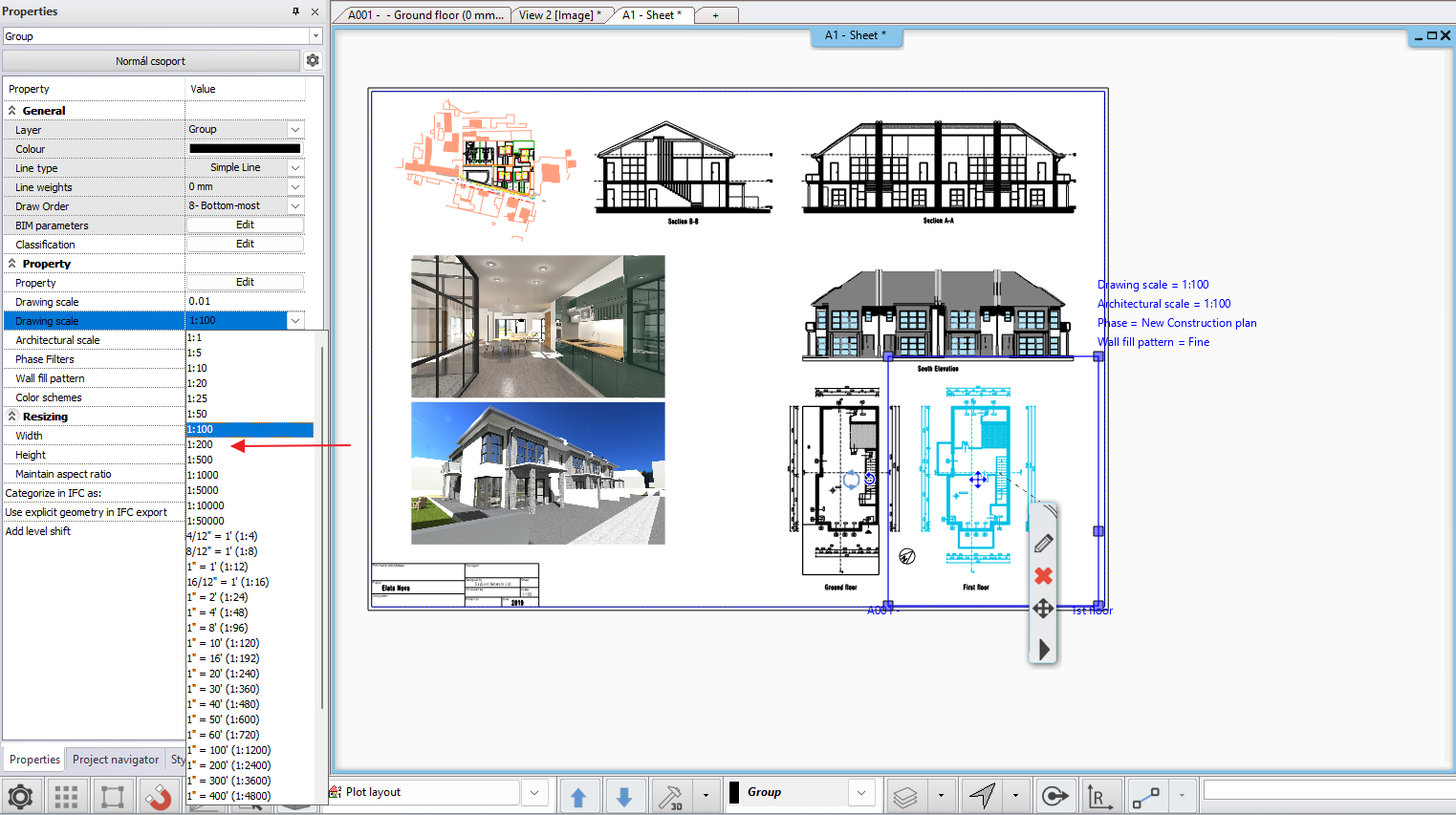

3. A megjelenő listából válassza ki az új léptéket az alábbi ábra szerint.

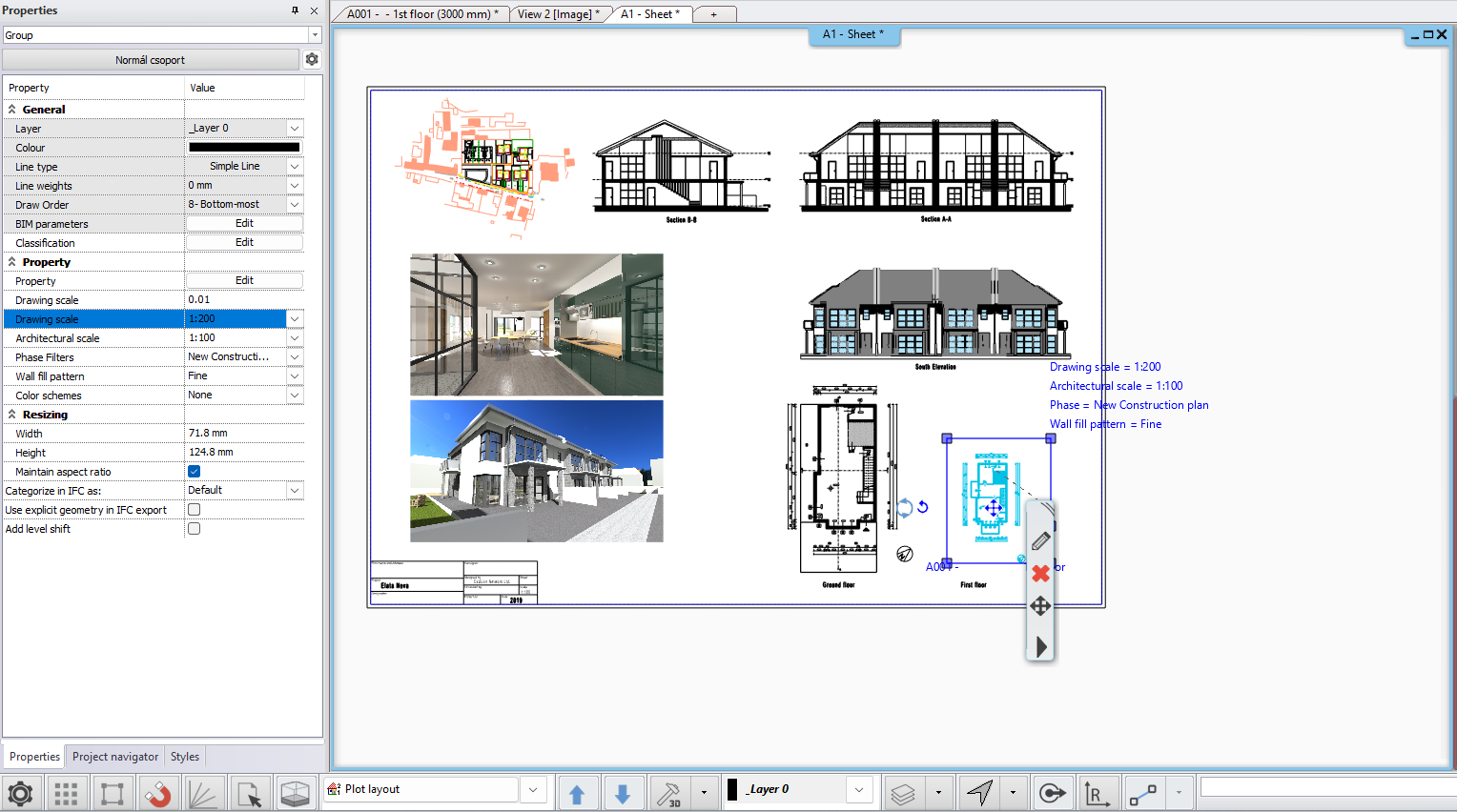

Ha új léptéket választ, akkor a rajz mérete megváltozik. (A példában 1:100 helyett 1 : 200 lesz)

Megjegyzés:
A lépték alkalmazásakor azonban egyes elemek, például szöveg, címkék, méretek és sraffozások megtarthatják eredeti tulajdonságaikat, például a sorközt és a betű méretet.
