A 2D szimbólum cseréje parancs csoport lecseréli a kiválasztott objektum felülnézeti ábrázolását egy megadott szimbólumra. A parancsok célja a tiszta, könnyen érthető alaprajz létrehozása.
Parancsok helye: Interior - Objektum - Eszközök
2D szimbólum csere
Módosíthatja az alaprajzon elhelyezett objektumok 2D megjelenését.
Másik 2D csoportot rendelhet a kiválasztott objektumhoz és igy megváltoztathatja az alaprajzi megjelenítést.
Hasznos lehet, ha pl. szabványos ábrázolást szeretne hozzárendelni, ami érthetőbbé teszi az alaprajzot.
Megjegyzés:
1. A parancs hatására egyszerre módosul a 2D szimbólum a kiválasztott példányon, illetve a könyvtári elemen. Ezért a továbbiakban elhelyezett objektumok is értelemszerűen az új 2D szimbólummal fognak megjelenni. A parancsot a Visszavonás (Undo) paranccsal nem lehet teljeskörűen visszavonni, mert az Undo parancs csak a példányon érvényesül, de a könyvtári elemet nem érinti. Ezért a következő elhelyezett objektum továbbra is az új 2D szimbólummal fog megjelenni.
A parancsot teljeskörűen a 2D felülnézet visszaállitása paranccsal lehet visszavonni.
2. A parancs a programmal szállított gyári védett elemekre nem alkalmazható. Ilyenkor a program egy másolat készitését ajánlja fel amely már tartalmazhatja az új 2D szimbólumot.
2D szimbólum cseréje téglalappal
Leegyszerűsítheti az objektumok 2D-s megjelenését.
Ezzel a paranccsal a 2D szimbólumot téglalappá változtathatja az objektum elhelyezése után.
Hasznos lehet, ha a 2D ábrázolás túl bonyolult, és megnehezíti az alaprajz megértését.
Alaprajzi ábrázolási szótár kezelése
A szótárban tárolt szavakhoz saját alaprajzi megjelenítést tud rendelni.
Célja, hogy módosíthassa a program által az objektum létrehozásakor létrejövő felülnézetet.
Ha az importált objektum neve részben vagy egészben megegyezik a szótárban tárolt nevek egyikével,
a program automatikusan a szótárban tárolt alaprajzi szimbólummal hozza létre az új könyvtári elemet.
2D ábrázolás csere szótár szerint
A parancs inditása után a program az alaprajzon minden objektumot megvizsgál.
Ha egy objektum neve részben vagy teljesen megegyezik a szótárban tárolt nevek egyikével,
a program automatikusan lecseréli az alaprajzi jelet a szótárban hozzárendelt szimbólumra.
2D felülnézet visszaállitása
A módosított objektumok 2D-s ábrázolását az eredetire állítja vissza.

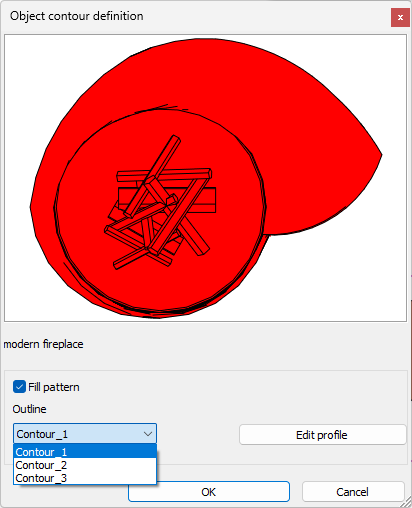

Kontúr megadása kitöltéshez
Ha a külső határ nem zárt, és ezért nem tölthető ki, a program automatikusan kiszámítja és felajánlja a
legközelebbi két zárt kontúrt a dialogban.
Megj: Ha egyik megoldás sem megfelelő, kattintson az Edit gombra és az alaprajzra elhelyezett profilt szerkesztheti.
