Az alaprajzon történő épületméretezéshez több összefüggő méretvonalra van szükség a külső falak, falcsatlakozások, belső falak, ablakok, ajtók és egyéb elemek méret jelölésére.
Az épület külső falai az alaprajzon kívülre vannak méretezve.
Általában a legkülső méretvonal az épület teljes mérete.
A következő méretvonal, amely a külső falak felé halad, jelzi a falcsatlakozások helyét és az ajtók és ablakok középvonalát. A terv további részletei egy harmadik vagy negyedik méretvonalon találhatók.
Ez a hierarchia lehetővé teszi a főbb méretek és kisebb részletek gyors azonosítását a megfelelő méretvonalra hivatkozva.

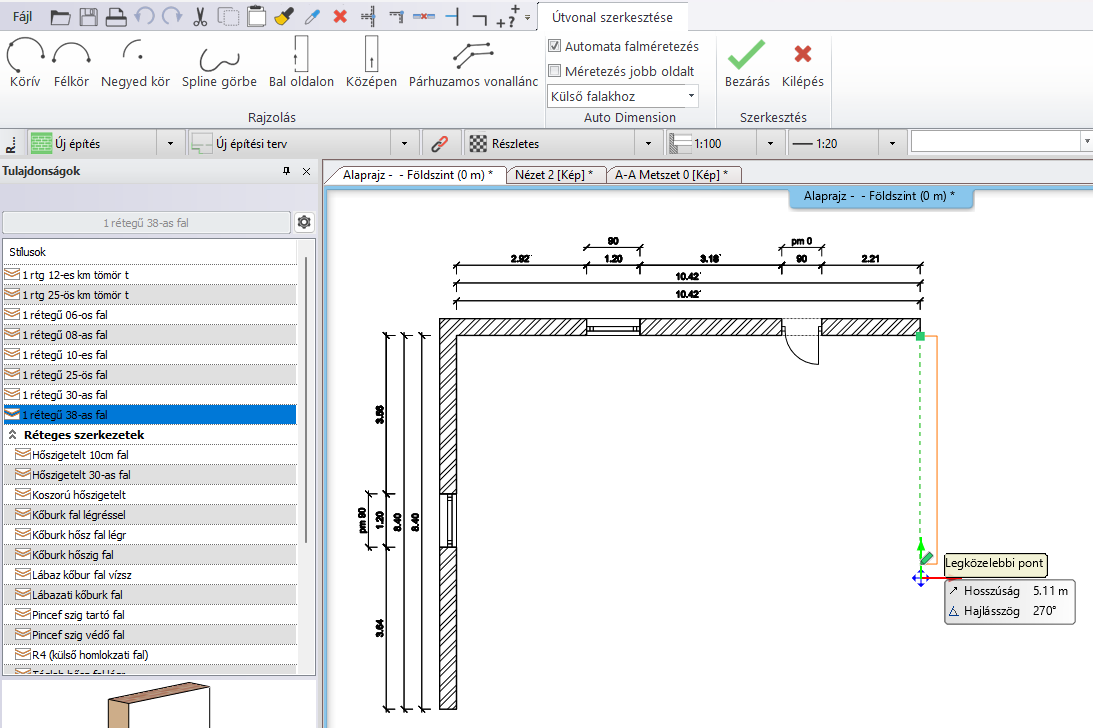

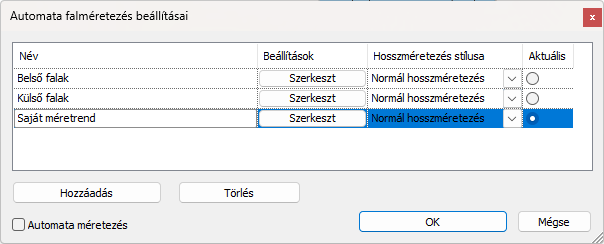

Az Archline.XP-ben lehetőség van egyedi komplex falméretezési stílusok létrehozására és mentésére.

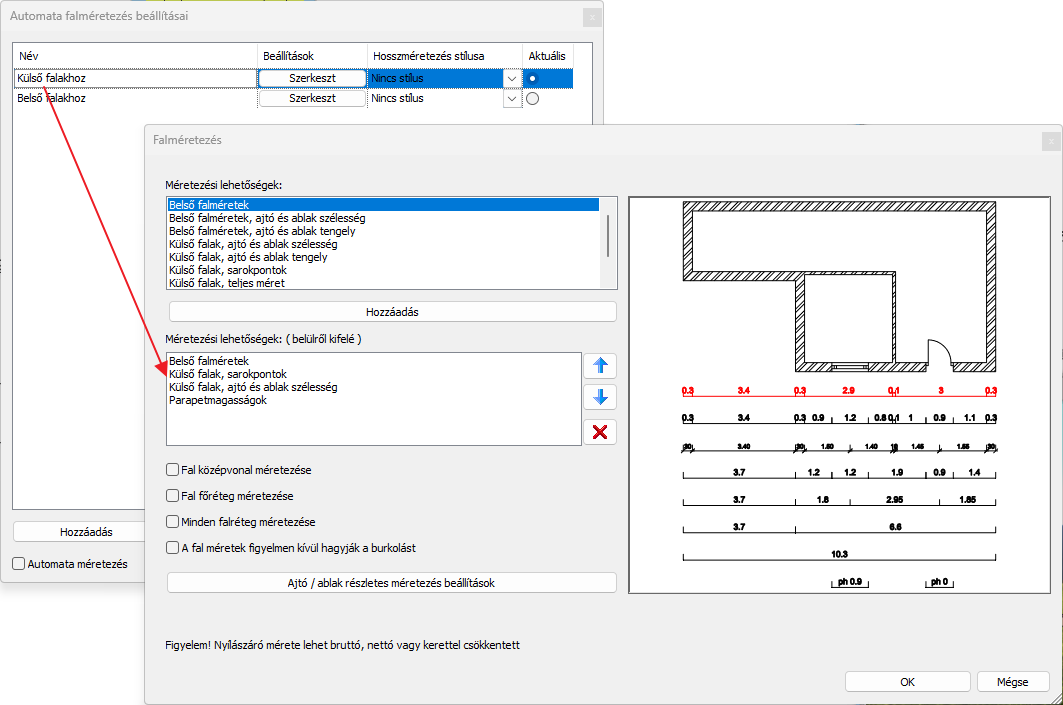

Be lehet állítani melyik méretezés típus(ok) jöjjenek létre:
- Belső falméretek
- Belső falméretek, ajtó és ablak szélesség
- Belső falméretek, ajtó és ablak tengely
- Külső falak, ajtó és ablak szélesség
- Külső falak, ajtó és ablak tengely
- Külső falak, sarokpontok
- Külső falak, teljes méret
- Parapetmagasságok
Nyílászárók méretezése: jelezheti a parapet magasságot, a szélességet és magasságot keret, káva és beépített részletekkel vagy anélkül.
A méretvonalak sorrendjét átrendezheti a méreteket a méretek felfelé vagy lefelé mozgatásával a megfelelő sorrendben történő megadáshoz.
