3D modell

• Gyors 3D modell
• 3D modell építése
• 3D részleges építése
• Helyiség térfogat számítások
• LOG (részletességi) beállítások
• Szűrők alapállapotba

A 3D modell frissítésére több funkció érhető el, melyek különböző módon és részletességgel képesek azt megjeleníteni.

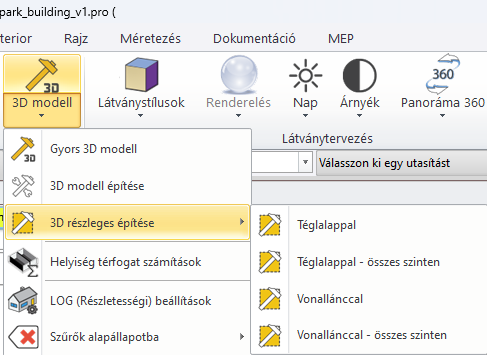

A parancs helye: Nézet > 3D modell

Gyors 3D modell

Ezzel a paranccsal egy gombnyomásra újraépítheti az összes 3D tartalmat a projektben. A 3D modell építése beállításait veszi alapul, így nem kell külön beállítani a megjelenítés tulajdonságait.

3D modell építése

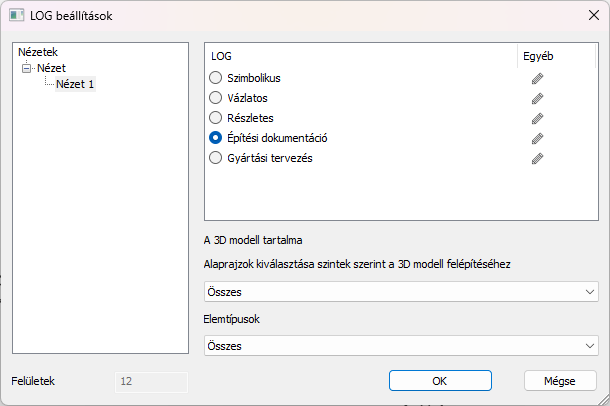

Erre a funkcióra kattintva megjelenik a 3D modell építése dialóg, ahol épületekre, szintekre és elemtípusokra lebontva is meg lehet adni a 3D modell megjelenítését. Több 3D nézet esetén meg lehet adni, hogy melyik modellt frissítse a program.

• Nézetek: itt lehet kiválasztani, hogy a projektben lévő 3D nézetek közül melyike(ke)t frissítse a program.

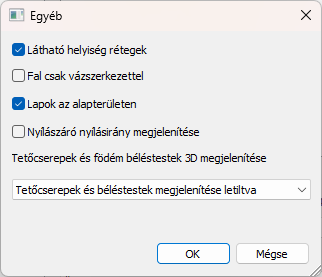

• LOG: itt lehet kiválasztani, hogy milyen részletességgel jelenjen meg a frissített 3D modell. Az egyéb oszlopban a ceruza ikonra kattintva további megjelenítési beállításokat lehet megadni. Ilyen például a tetőcserepek megjelenítési részletessége vagy a nyílászárók nyitási irányának kirajzolása, de a falak vázszerkezetes megjelenítését is itt lehet beállítani műszaki rajzokhoz.

• Alaprajzok kiválasztása szintek szerint a 3D modell felépítéséhez: itt lehet kiválasztani, hogy mely szinteket jelenítse meg a 3D modell.
• Elemtípusok: itt lehet kiválasztani, hogy milyen elemtípusok jelenjenek meg a 3D modellen (pl. falak, ajtók, födémek, objektumok, stb.).

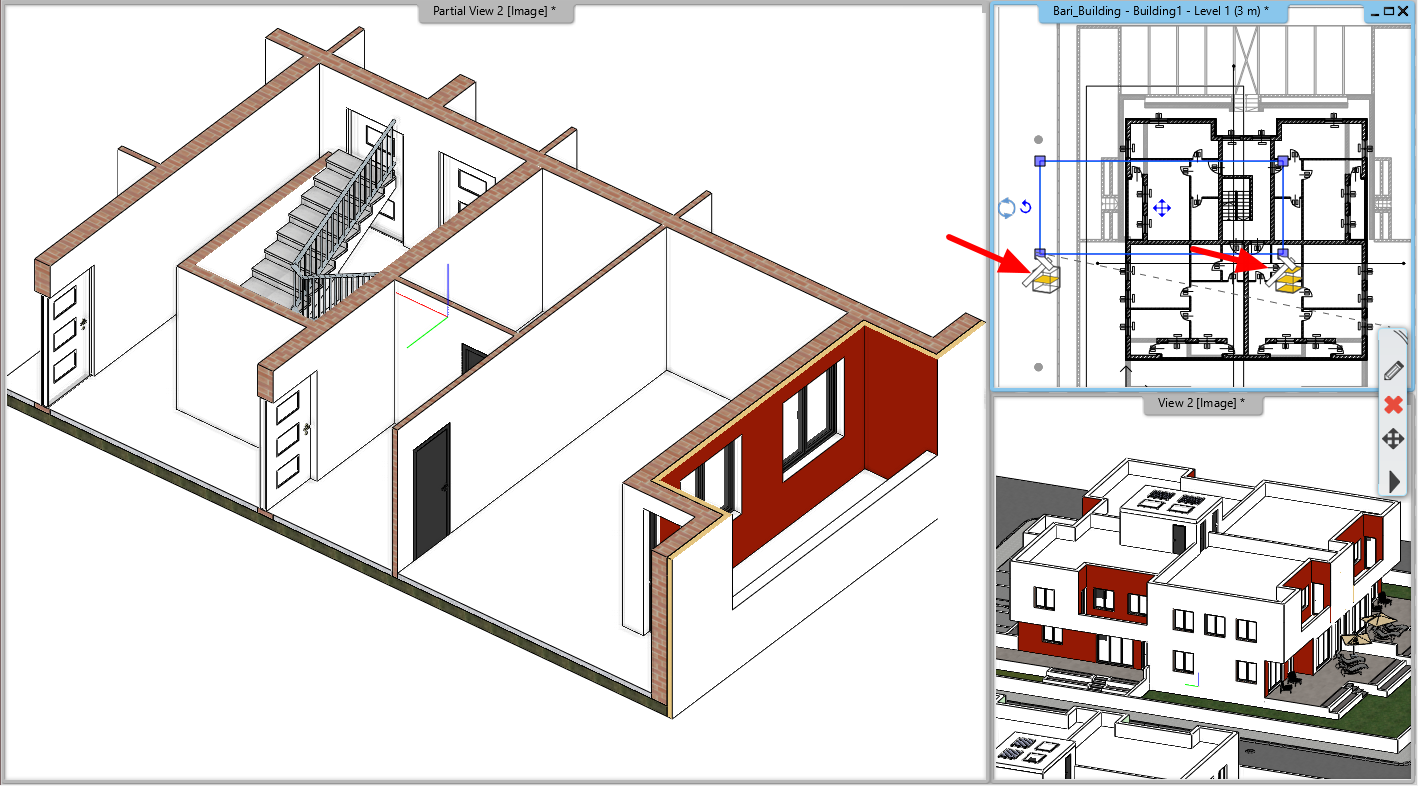

3D részleges építése

Az alaprajzon ki lehet jelölni egy területet, amit utána a 3D modell megjelenít. Ezzel a funkcióval könnyen be lehet mutatni szűk, kis alapterületű épületrészeket. Lehetőség van egy adott szint vagy az összes szint kivágatának megjelenítésére.

Command location: View - 3D model - Create cut-away 3D view

1. Rajzoljon egy téglalapot az alaprajzon. Az Archline.XP új 3D nézetet hoz létre, és létrehozza a 3D modell egy részét, amely a téglalapon belül van.

2. Kivágott 3D téglalap szerkesztése: Kattintson a téglalapra, és mozgathatja a csomópontokat, vagy eltolást készíthet.

3. Kivágott 3D nézet újragenerálása: Kattintson a téglalapra, majd kattintson a megjelenő két ikon egyikére, hogy csak az aktív emeletet vagy az egész épületet regenerálja.

Helyiség térfogat számítások

A lehelyezett helyiségpecsétekhez beállított tulajdonságok alapján a program automatikusan létrehozza a helyiségek térfogat modelljét, melyekkel további számításokat lehet végezni.

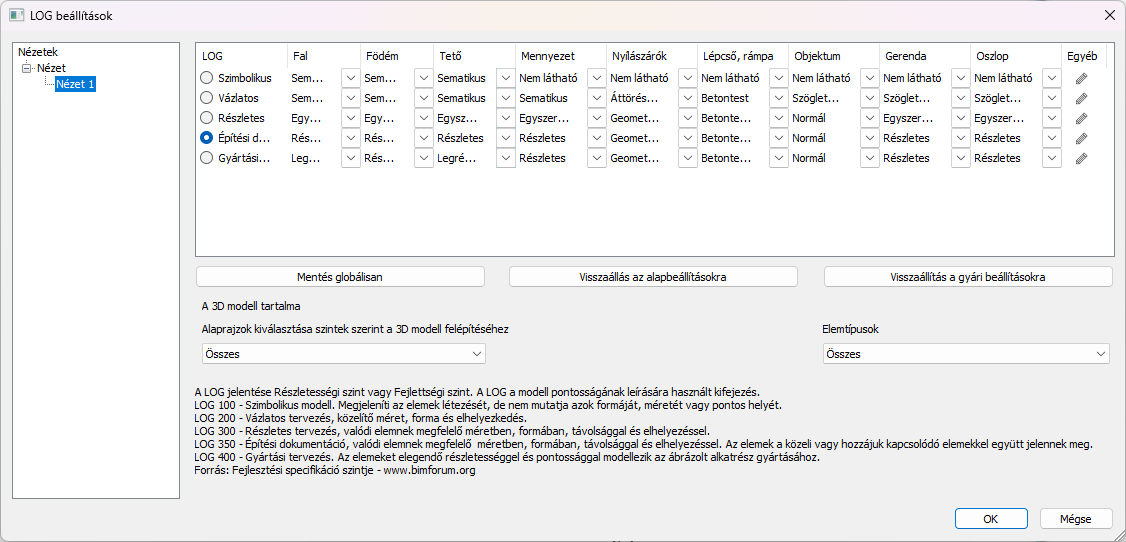

LOG (részletességi) beállítások

A nézetekhez külön-külön meg lehet adni a dialógban felsorolt elemek megjelenítési beállításait, így különböző részletességi beállításokat lehet létrehozni, melyek között egy kattintással lehet váltani. Ezeket a beállításokat automatikusan alkalmazza a 3D modell építése funkció.

Szűrők alapállapotba

A projektben beállított szűrőket egyesével vagy akár egyszerre is alapállapotba lehet állítani.
