Vonal

A vonal két pontot köt össze, így határoz meg egy egyenest az alaprajzon. Az egymás után rajzolt vonalak önálló elemként működnek, nincsenek egymásra hatással.

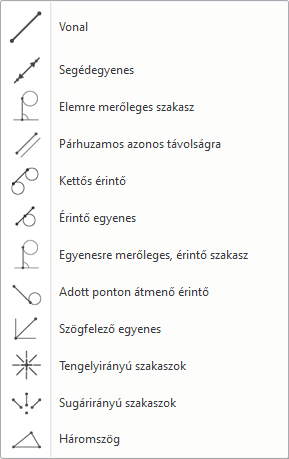

A parancs helye: Rajz > Vonal

Vonal rajzolás:

1. Adja meg a vonal kezdőpontját.
2. Adja meg a vonal végpontját.
3. (opcionális) Ismételje meg a 2. lépést csatlakoztatott vonalak létrehozásához.

Módosítókulcsok:

• Shift = Az irány rögzítése vizszintesen, függölegesen és átlósan.
• Polár koordináták magadása. A távolságot és szöget az alábbi módon is meg lehet adni, példa: (1 egység távolság 45 fok alatt ).
• Abszolút koordinátarendszerben: 1<45
• Relatív koordinátarendszerben: @1<45
• Az aritmetikai kifejezésekben értékeket és műveleti jeleket adhat meg (hozzáadás, kivonás, szorzás vagy osztás). Példa: 6.5, 3 mint X,Y koordináta megadásra: 3+2*2-1/2, 3

Szerkesztővonal

Szerkesztővonalat rajzolhat két pontjának megadásával. A szerkesztéshez használt végtelen hosszúságú vonalat szükség esetén valódi vonallá alakíthatja.

1. Helyezze el a szerkesztővonal első pontját.
2. Helyezze el a szerkesztővonal második pontját.

Elemre merőleges szakasz

Egy kiválasztott rajzi elemre merőleges vonalat szerkeszthet.

1. Válasszon egy rajzi elemet. Ezzel a kattintással a vonal kezdőpontját is meghatározza.
2. Adja meg a vonal másik végpontját.

Párhuzamos vonalak azonos távolságra

Párhuzamos vonalakat hozhat létre előre megadott távolsággal.

1. Válasszon ki egy rajzi elemet.
2. Adja meg a párhuzamos eltolás távolságát.
3. Kattintson egy-egy rajzi elemre, hogy az előre megadott távolságban párhuzamos másolatot készíthessen.

Kettős érintő

Két kiválasztott elemet érintő vonalat készíthet.

1. Válassza ki az első rajzi elemet.
2. Válassza ki a második rajzi elemet.
