Az épületmodell különböző nézeteit hozhatja létre, például alaprajzot, metszeteket, emeleteket, nyomtatási alaprajzokat és 3D nézeteket. A 3D nézeteknél beállíthatja a modell nézetét; beállíthat névleges nézetet, axonometrikus vagy perspektivikus nézetet. A modell megjelenítését vizuális hatásokkal szabályozhatja.
Vizuális hatások | Leírás |
Drótváz | Megjeleníti a modell képét úgy, hogy az összes él és vonal ki van rajzolva, de a felületek nincsenek kirajzolva. |
Takartvonalas ábra | Megjeleníti a képet úgy, hogy minden él és vonal ki van rajzolva, kivéve azokat, amelyeket a felületek mögé esnek. |
Színezés |
Megjeleníti a modell felületeit a használt anyagokhoz megadott színnel különböző fényviszonyok mellett. |
Textúra | Megjeleníti a modell felületeit textúra vagy szín szerint különböző fényviszonyok mellett. |
Röntgen | A nem átlátszó felületek átlátszóvá válnak, így a modell szerkezete egyedi és látványos módon, a röntgenképhez hasonlóan láthatóvá válik. |
Szürkeárnyalat | A modell felületeit különböző szürkeárnyalatokkal jeleníti meg. |
Színhelyes ábrázolás |
Megjeleníti a modell felületeit a használt anyagokhoz megadott színnel. |
Papírmodell |
Az összes felületet azonos színnel jeleníti meg. Állítsa be a színeket a Beállítások - Megjelenítés - Vizuális hatások - Papírmodell színe opcióban. |
Virtuális kiválasztás |
Élek megjelenítése drótváz módban és felületek megjelenítése átlátszó módban a nézetben. Az élekre kattintva bárhol kijelölhet objektumokat a projektben. |
Vizuális hatások | Leírás |

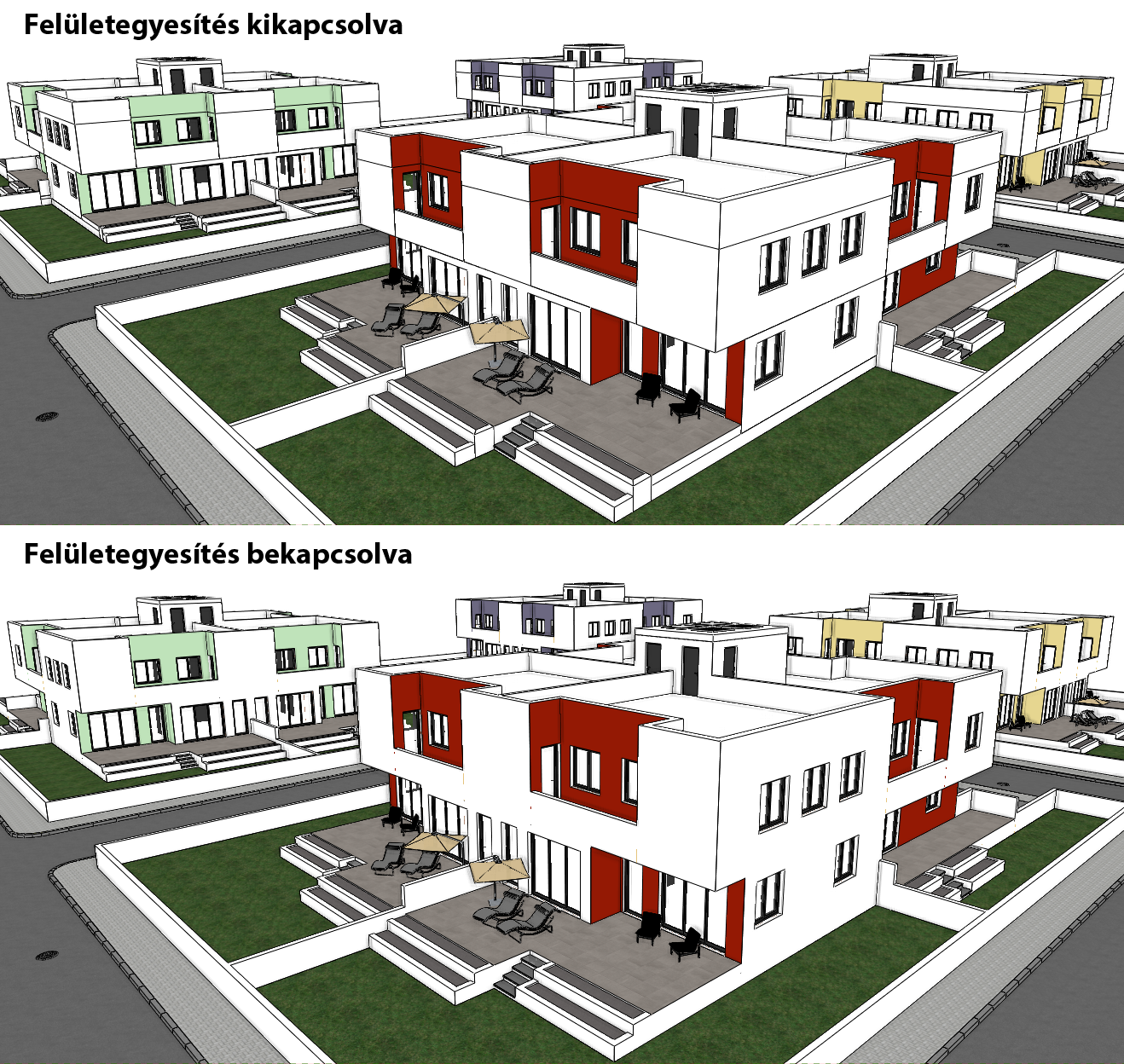

Felületegyesítés |
Megadhatja két olyan érintő síkfelület láthatóságát, amelyeknek közös élük és azonos anyaguk van. Ha a kapcsoló be van kapcsolva, a 3D nézet egyetlen felületként kezeli őket, és elrejti a közös éleket. Ha bekapcsolja a felületegyesítés kapcsolót, akkor a fal és a fal, a fal és a födém közös élei egyetlen felületként jelennek meg, feltéve, hogy az összekötő felületek anyaga azonos. |
Felületegyesítés elemtípusai | Objektumtípusok kiválasztása a felületegyesítés alkalmazásához |
Tetők felületei között ne legyen felületegyesítés | Felületegyesítés üzemmód kikapcsolása a tetők között |
Approximációs vonalak | A felületet ábrázoló síkfelületek közötti élek megjelenítése. |
Dinamikus metszet átlátszóság |
A dinamikus metszet síkjának átlátszósági értéke (0-100) a 3D nézetben |
Élsimítás | Az élsimítás javítja a vonalak minőségét a nézetben, így az élek simábban jelennek meg. |

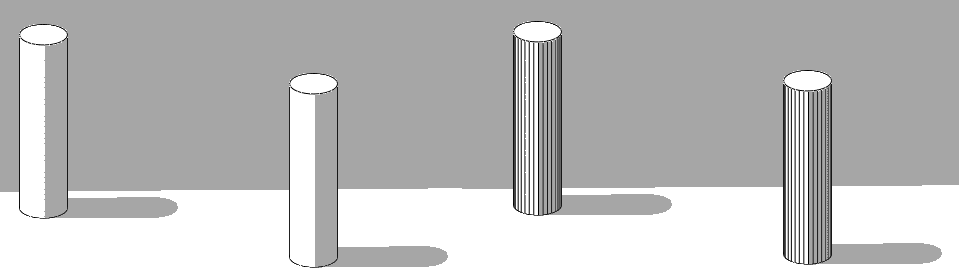

Példa approximációs vonalakra:
