Kör – ARCHLine.XP

Körök létrehozásához megadhatja a középpont, a sugár, az átmérő, a kerületi pontok és az érintőpontok kombinációit más objektumokon. Az alapértelmezett módszer a középpont és a sugár megadása.

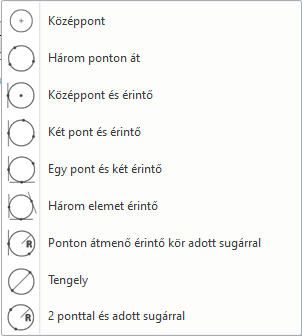

A parancs helye: Rajz > Kör

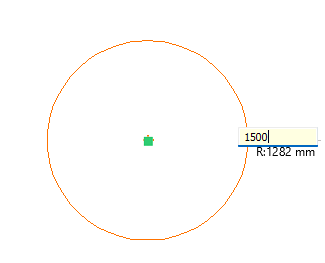

Középpont	Meghatároz egy kört a középpontja és sugara alapján. • Határozza meg a középpontot. • Adja meg grafikusan a sugarat egy ponttal, vagy írja be az értéket.
Három ponton át	Egy kört a kerületének három pontjával határoz meg. • Határozza meg az első pontot. • Határozza meg a második pontot. • Határozza meg a harmadik pontot.
Középpont és érintő	Meghatároz egy kört, amelynek grafikusan meghatározott középpontja van, és amely érinti a kiválasztási ponthoz közeli objektumot. • Határozza meg a középpontot. • Határozza meg az objektum érintőjét a körhöz.
Két pont és érintő	Meghatároz egy kört, amely átmegy a két megadott ponton, és érinti az adott objektumot a felvételi pont közelében. • Határozza meg a kör első pontját. • Határozza meg a kör második pontját. • Határozza meg azt az objektumot, amelyhez a kör érintőleges lesz.
Egy pont és két érintő	Meghatároz egy kört, amely áthalad az adott ponton, és érinti mindkét adott objektumot a megadott pontok közelében. • Válassza ki az első elemet. • Válassza ki a második elemet. • Határozza meg a lényeget.
Három elemet érintő	Meghatároz egy kört, amely érinti mindhárom adott objektumot a megadott pontok közelében. • Válassza ki az első elemet. • Válassza ki a második elemet. • Válassza ki a harmadik elemet.
Ponton átmenő érintő kör adott sugárral	Hozzon létre egy kört egy kerületi pont és a kört érintő elem megadásával. • Válasszon ki egy elemet, amelyet a kör érinteni fog. • Adjon meg egy pontot a kör kerületén.
Tengely (két pont)	Az átmérő két végpontja alapján kört hoz létre. • Kattintson a tengely kezdőpontjának elhelyezéséhez. • Kattintson a gombra a tengely végpontjának meghatározásához.
Két pont és sugár	Specifies a circle that passes through two given points and has a given radius. Hha egynél több kör teljesíti a megadott feltételeket, a program megrajzolja azt a megadott sugarú kört, amelynek érintőpontjai a legközelebb vannak a kiválasztott pontokhoz
