Csoport

• Lokális csoport létrehozás
• Csoport szétrobbantás
• Könyvtári csoport létrehozás
• Belépés a csoportba
• Csoport bezárás
• Csoport helyettesítése
• Csoport paraméterek
• Virtuállis csoport

A 2D csoport parancs célja a rajzon található elemek egységbe foglalása, közös műveletvégzésre felkészítése. A csoport bármely elemének kijelölésekor a csoporthoz tartozó összes elem kijelölésre kerül. Grafikus tulajdonságai együtt módosíthatók.

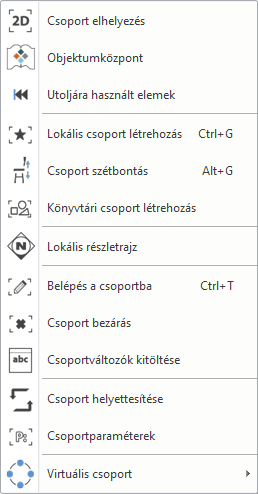

A parancs helye: Rajz > Csoport

A csoport a létrehozásakor egy önálló OLI kiterjesztésű fájlba menthető, így később is bármely tervben felhasználható. A Szétbontás parancs visszaállítja az eredeti elemeket. A csoport egyedileg is szerkeszthető: egér jobb klikk a csoporton és a Belépés a csoportba parancs kiválasztásával. A szerkesztés befejezése után a csoportot újra zárolni kell: egér jobb klikk a csoport bármely elemén és a Csoport bezárás parancs kiválasztásával. Egy elhelyezett csoporton végrehajtott módosítás csak az adott elemre érvényes. A kétdimenziós csoportok létrehozása és használata az alaprajzon, a csoportba foglalt elemek együttes kezelését könnyíti meg.

Lokális csoport létrehozás

Az utasítással lokális csoportot hozhat létre, amelynek használatát akkor ajánljuk, amikor több elemet együtt kíván kezelni, de csak az aktuális terven. Ez a csoport nem mentődik el a csoport könyvtárba, másik projektbe nem tölthető be. A lokális csoport tartalmazhat csoportokat.

Csoport szétrobbantás

Csoport szétbontása. Megszünteti a csoportot, amelyhez az elemek tartoztak.

Könyvtári csoport létrehozás

A globális csoport használatát akkor ajánljuk, amikor olyan csoportokat hoz létrehozni, amelyeket más projektben is kíván használni. Előre gyártott csoportok a Csoport könyvtárból tölthetők be. Globális csoport nem tartalmaz alcsoportot. A csoportok a következő adatokkal jellemezhetők: a csoportot alkotó elemekkel, tetszőleges számú hozzárendelt referencia ponttal (a csoportot a kiválasztott referenciaponttal lehet elhelyezni) és egyedi névvel.

Belépés a csoportba

Abban az esetben, ha egy csoport elemeit szeretnénk módosítani, először be kell lépni a csoportba, hogy hozzá tudjon nyúlni annak elemeihez. Ha elvégezte a szükséges módosításokat, bezárhatja a csoportot. A csoport aktiválása grafikusan is látszik a képernyőn. A csoporthoz nem tartozó elemek világosak lesznek, ezeket módosítani nem lehet, csak hivatkozni rájuk. Az aktív csoport elemeinek nagyobb a prioritása az elem kiválasztó műveletek során, mint a külső elemeknek.

Csoport bezárás

A parancs bezárja az aktív csoport szerkesztését és visszatér a legfelső vagy a megelőző szintre. A csoportot a felugró menüből is bezárhatja.

Csoport helyettesítése

A Csoport helyettesítése paranccsal a rajzon kiválasztott azonos elemek helyettesíthetők egy adott, tetszőleges másikkal. A virtuális csoportot egy egységként kezelheti a kiosztott objektumok egy lépésben történő cseréléséhez. Az objektumok cserélhetők egyesével, egy virtuális csoportban vagy az összes virtuális csoportban egy lépésben. Így megoldható hogy az alaprajz változtatása nélkül például eltérő spotlámpákat rendeljen a helyiségekhez négyzetes spot lámpát a nappalihoz és kör alakút a fürdőszobához.

Csoport paraméterek

Ha egy csoporthoz hozzárendelt szöveg $ karakterrel kezdődik, akkor a program változóként kezeli. A változókhoz értéket lehet rendelni. A Csoport Beállítások ablakban meg lehet határozni, miként jelenjenek meg a változók és/vagy az értékek. Válasszon az állapotok közül: Értékek mutatása / Változók elrejtése / Változók nevének mutatása.

Virtuállis csoport

A virtuális csoport az elemek tömeges elhelyezésére szolgál előre meghatározott távolságszabályokkal. A virtuális csoportban pl. lámpák, oszlopok, MEP elemek helyezhetők el. A virtuális csoport összekapcsolja az elemeket az építészeti modellel.
