Gyors méretezés

A gyors méretezés lényege, hogy felismeri a különböző rajzi elemeket, így egy parancson belül többféle méretezési lehetőséget alkalmazhat. A méretezés típusai lehetnek, távolság-, sugár-, átmérő-, szögméretezések és párhuzamosok méretezések. Az eszköz a kattintás helye alapján felismeri, hogy milyen típusú méretezés hozzon létre. Egyes esetekben az ENTER billentyűvel a felajánlott méretezés egy másik változatát helyezheti el, például a végpontok megadása után válthat az igazított, vízszintes vagy függőleges méretek között.

A parancs helye: Méretezés > Gyors méretezés

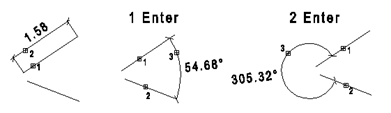

Ha az első kiválasztott elem Szakasz vagy Vonallánc:

• Válassza ki a méretezendő elemet.
• A program a Vonalak méretezése parancsot hajtja végre, vagy
• Enter továbblép a Szög méretezése parancsra.
  (Ha a második elem az elsővel párhuzamos, akkor a program a Párhuzamosok méretezése parancsot hajtja végre.) vagy
• Enter továbblép a Kiegészítő szög méretezése parancsra.
• Válassza ki a második elemet.
• Adja meg a méretezés helyét.

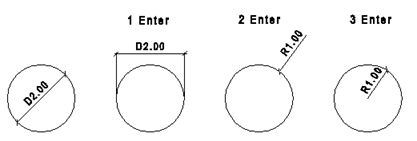

Ha az első kiválasztott elem Kör vagy Körív:

• Válassza ki a méretezendő elemet.
• A program az Átmérő méretezése parancsot hajtja végre, vagy
• Enter továbblép a Középponton átmenő sugárméretezés parancsra, vagy
• Enter továbblép az Általános sugárméretezés parancsra.
• Adja meg a méretezés helyét.

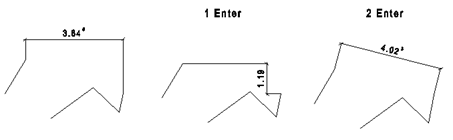

Ha az első kijelölt pont egy elem végpontjának közelében van:

• Működésbe lép a speciális pont keresés, és a program egy másik speciális pont megadását várja, hogy két pont közötti távolságot méretezzen.
• Válassza ki a másik pontot (egy speciális pont megtalálását a kurzor megváltozása jelzi). A program a Távolságméretezés X irányban parancsot hajtja végre, vagy
• Enter a Távolságméretezés Y irányban parancsot hajtja végre, vagy újabb
• Enter a Távolságméretezés parancsot hajtja végre.
• Adja meg a méretezés helyét.
