Hosszméretezés

• Általános tulajdonságok
• Nyílhegy
• Formátum paraméterek
• Méretvonal

A parancs elemek hosszának méretezését hajtja végre, ahol a méretvonal egy kiválasztott ponton keresztül megy az elemmel párhuzamosan, illetve vízszintes vagy függőleges irányban.

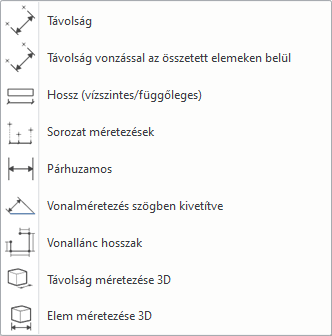

A parancs helye: Méretezés > Hosszméretezés

Méretezés dialóg

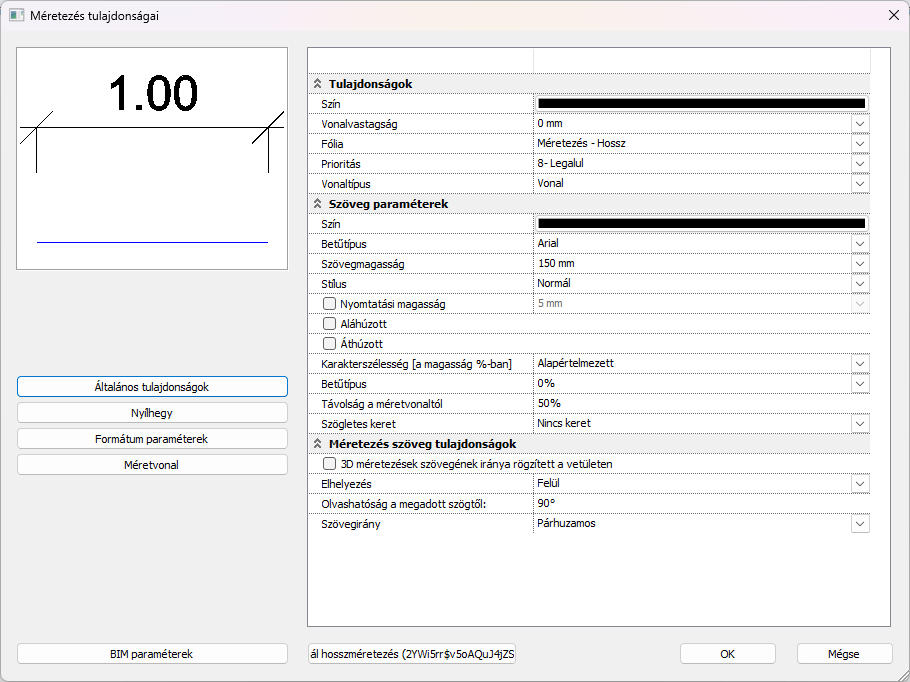

Általános tulajdonságok

Ezen a fülön lehet beállítani a méretvonal és a szöveg megjelenítési tulajdonságait, valamint a szöveg elhelyezkedését a méretvonalhoz képest.

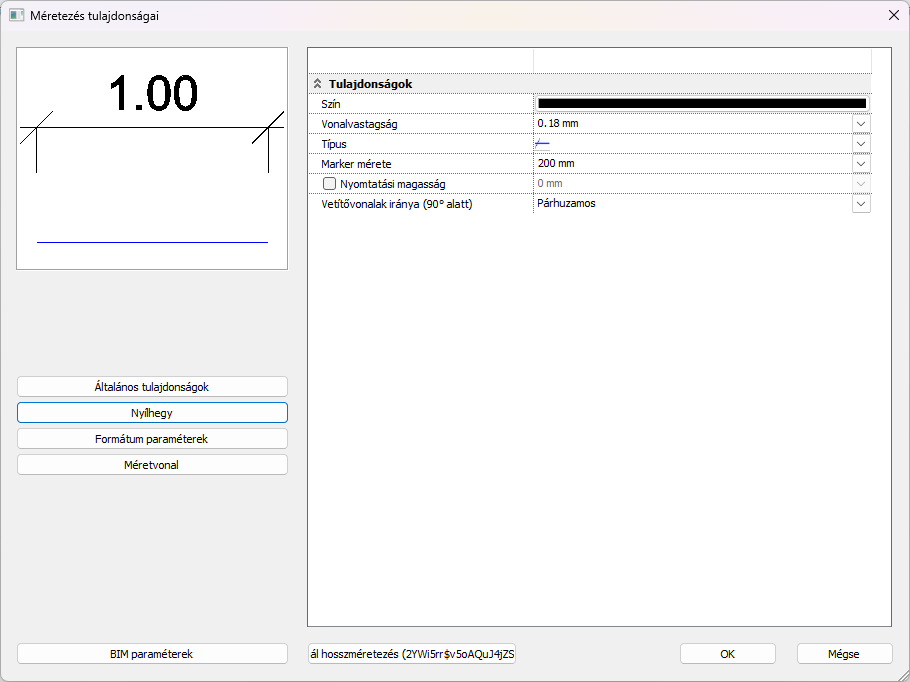

Nyílhegy

Ezen a fülön lehet beállítani a nyílhegy megjelenítési tulajdonságait.

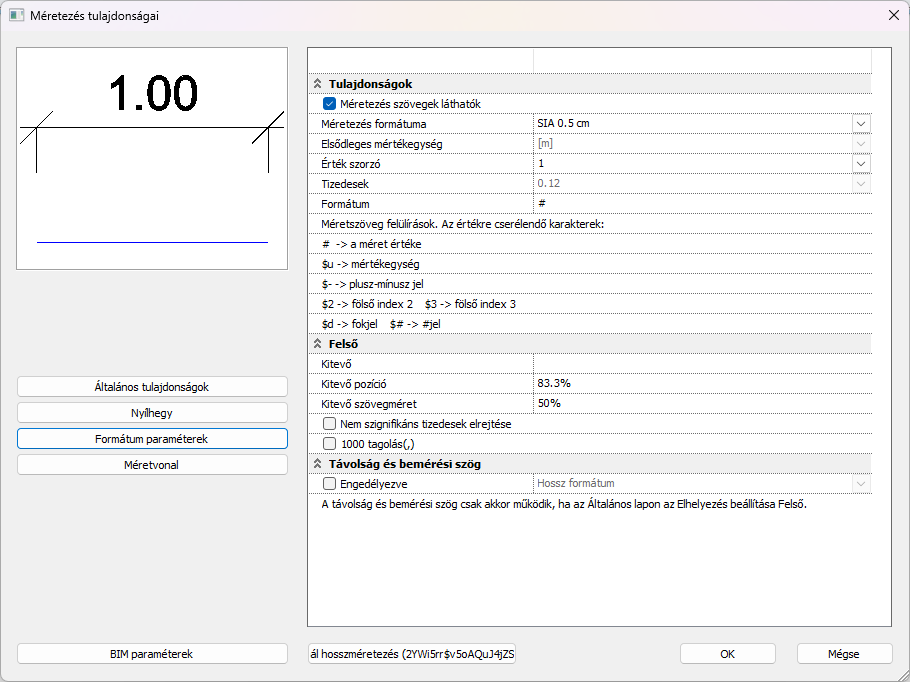

Formátum paraméterek

Ezen a fülön lehet beállítani a méretezés formátumát, a használt mértékegységet és itt lehet beállítani különböző méretszövegeket, amelyek felülírják a megjelenített szöveget. A kitevőt és a kitevő elhelyezkedését is itt lehet beállítani.

A távolság és bemérési szög engedélyezésével a program automatikusan megjeleníti a vízszinteshez képest viszonyított forgatási szöget. A hossz formátum és a bemérési szög formátum között váltva lehet mindkét értékhez egyedi paramétereket rendelni.

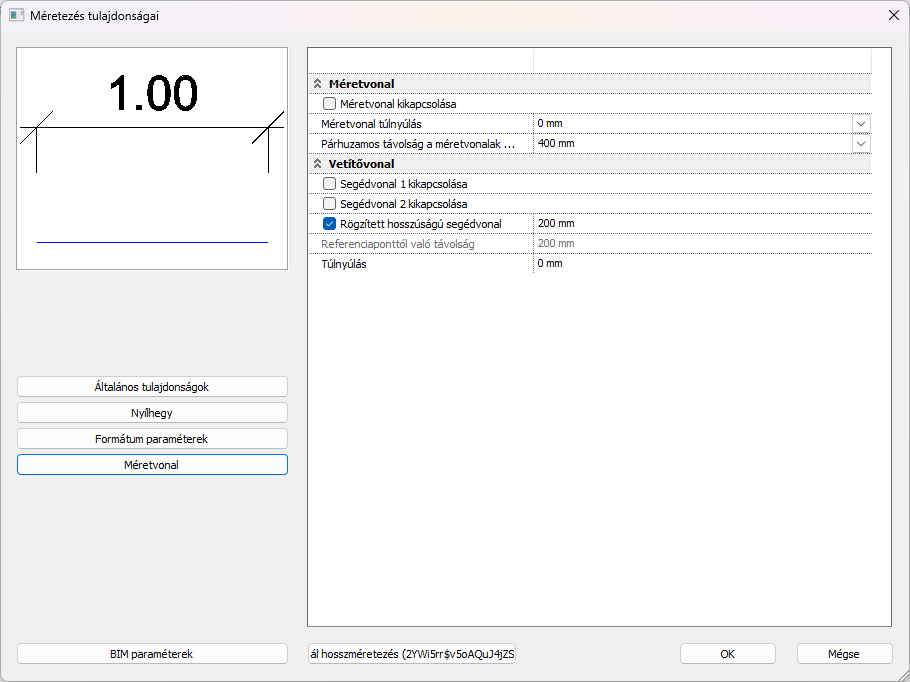

Méretvonal

A méretvonal kikapcsolásával a program csak a vetítővonalakat jeleníti meg. A vetítővonalak (segédvonal 1 és 2) megjelenítése egyedileg kezelhető, ami azt jelenti, hogy külön lehet kapcsolni mindkét oldalt, vagy mindkettőt kikapcsolva teljesen eltűnnek a rajzról.

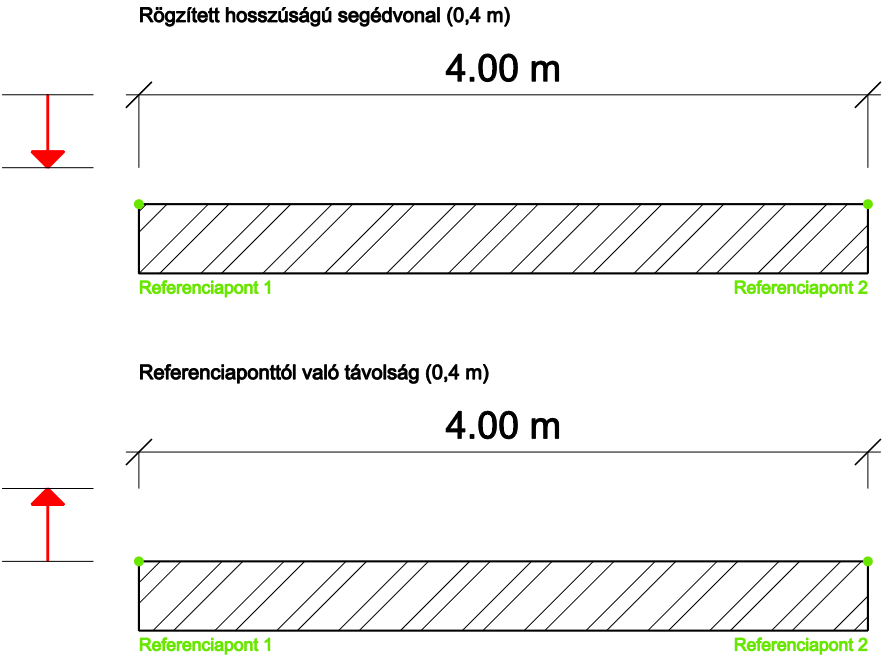

A méretezés lehelyezésekor két pontot adunk meg, ami a mérni kívánt távolságot határozza meg, majd a két referenciaponthoz képest adott távolságra helyezzük le a méretezést. A rögzített hosszúságú segédvonal a méretvonaltól számítja a segédvonal hosszúságát, így amikor ezt az értéket állítjuk át, akkor a méretvonal hosszúsága mindig megegyezik a beállított értékkel. Ez azt jelenti, hogy a lehelyezéskor meghatározott referenciapontokat nem veszi figyelembe a segédvonalak hosszúságának számításakor. A referenciaponttól való távolság ezzel ellentétben a referenciapontok és a segédvonalak vége közti távolságot határozza meg.

Figyelem: Lehetősége van arra, hogy az alaprajzon a két segédvonalhoz vonalhoz különböző hosszúságot állítson be. Ha a méretezés dialógban új segédvonal hosszúságot állít be, a grafikusan beállított értékek felülíródnak, és mindkét segédvonal vonal azonos hosszúságú lesz.
