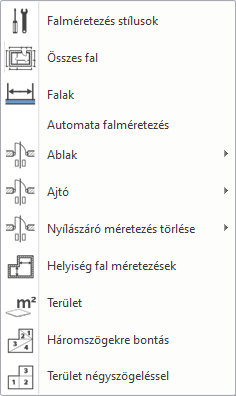

Épület méretezés

• Falméretezés stílusok
• Összes fal
• Falak
• Automata falméretezés
• Ablak
• Ajtó
• Nyílászáró méretezés törlése
• Helyiség fal méretezések
• Terület
• Háromszögekre bontás
• Terület négyszögeléssel

A Falméretezés utasítással egy lépésben több méretvonalat helyezhet el a fallal párhuzamosan:

• Nyílászáró tengely és falvégpontok,
• Nyílászáró keret és falvégpontok,
• Fal csatlakozó és végpontok,
• Falvégpontok sorozatméretezések,
• Parapet magasságok.

A parancs a kiválasztott fallal vagy falak csoportjával párhuzamosan helyez el egy vagy több méretezés láncot, automatikusan felismerve a következő speciális pontokat:

• fal végpontok és nyílászáró tengelyek,
• fal végpontok és nyílászáró végpontok,
• fal csatlakozó- és végpontok,
• fal csatlakozó- és végpontok a falrétegeken.

Falméretezés stílusok

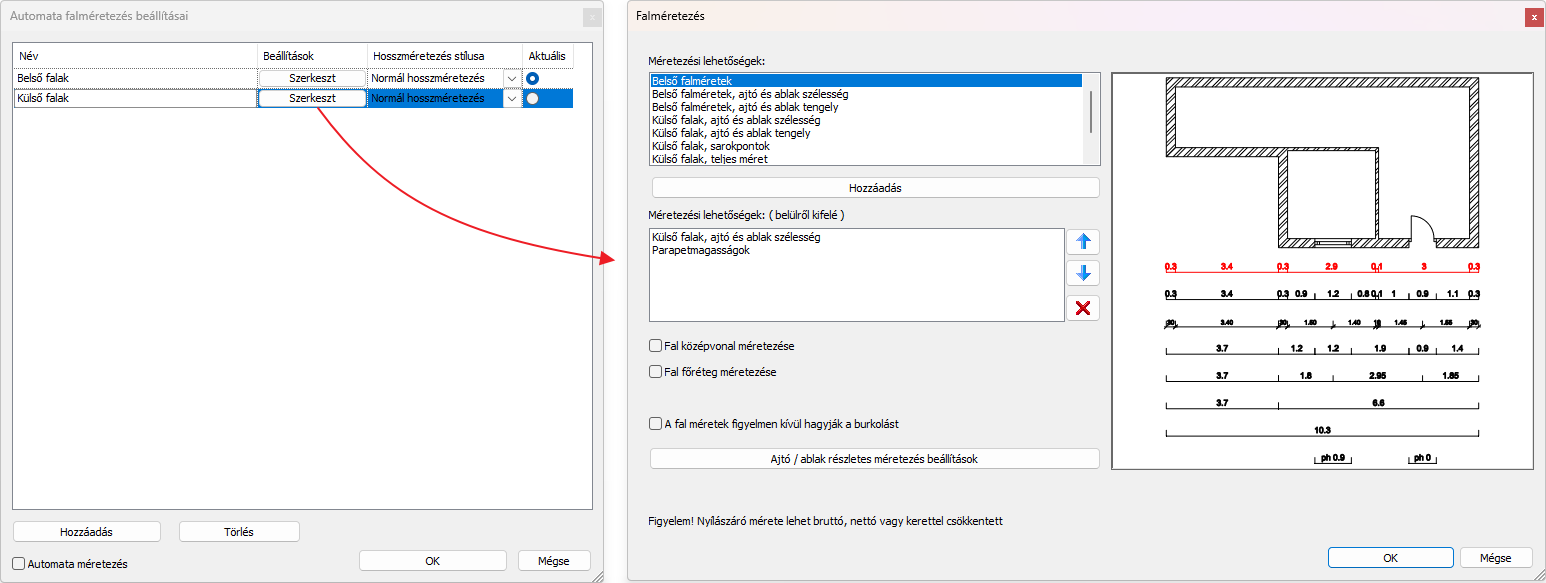

A felugró ablakban előre meghatározott méretezési stílusok közül lehet kiválasztani azt, amelyiket használni szeretné a méretezés elhelyezésekor. A program mindig az aktuális méretezési stílust használja alapértelmezetten. A szerkesztés gombra kattintva megjelenik a Falméretezés dialóg, ahol a használni kívánt falméretezéseket és nyílászáró méretezéseket lehet megadni. A meglévő méretezés stílusokat lehet törölni, valamint a hozzáadás gombra kattintva új stílusokat lehet létrehozni.

Összes fal

Ezzel a funkcióval először ki kell választani a méretezni kívánt falakat, majd az enter lenyomása után el kell helyezni a méretezéseket a faltól megadott távolságra.

Falak

Ezzel a funkcióval a kiválasztott falhoz tartozó méretezést lehet elhelyezni. A fal kijelölése után automatikusan megjelenik a kiválasztott stílusnak megfelelő méretezés, amit a faltól tetszőleges távolságra lehet elhelyezni.

Automata falméretezés

Ezt a funkciót bekapcsolva a falak lehelyezésekor a program automatikusan elkészíti a falhoz tartozó méretezést, valamint nyílászárók lehelyezésekor azokat automatikusan frissíti.

Ablak

Az ablak tulajdonságok dialógban beállított méretezést automatikusan lehelyezi a program. Lehetőség van csak a kiválasztott ablakokra lehelyezni a méretezést vagy az összes ablakra az adott szinten.

Ajtó

Az ajtó tulajdonságok dialógban beállított méretezést automatikusan lehelyezi a program. Lehetőség van csak a kiválasztott ajtókra lehelyezni a méretezést vagy az összes ajtóra az adott szinten.

Nyílászáró méretezés törlése

A lehelyezett nyílászáró méretezéseket törli a program az adott szinten.

Helyiség fal méretezések

Egy helyiség függőleges és vízszintes méretezéseit helyezheti el vele az alaprajzon.

Terület

Jelöljön ki az alaprajzon a kurzorral egy területet, majd helyezze el a terület értékét jelző dobozt. Ezzel a módszerrel egyszerűen adhatja meg speciális helyiségek területét.

Háromszögekre bontás

A kijelölt területet a program háromszögekre bontja, a háromszögek területeit kiszámolja és így adja meg a kijelölt terület méretét.

Terület négyszögeléssel

Egy helyiség (vagy egyéb zárt kontúr) területét mérheti le, majd a kapott értéket a rajzra helyezheti.
