Alaprajz konvertálása raszteres képből 3D-s modellé

A raszterképes alaprajzok vektorizálása lehetőséget ad a szkennelt alaprajz vektoros rajzzá, majd 3D modellé alakítására.
A raszterkép importálása után a vektorizálást az ARCHLine.XP automatikusan elvégzi, az eredményt pedig egy csoportként, bárhol elhelyezheti az alaprajzon.

Ezután a Skálázás valós távolságra paranccsal kalibrálni kell a vektoros rajzot egy felismerhető méret megadásával.

A Generált alaprajz parancs értelmezi a 2D-s csoportot és falakat, ajtókat, ablakokat tartalmazó 3D-s modellé alakítja át.

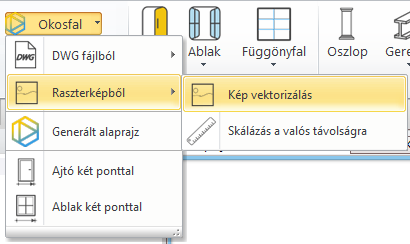

A parancs helye: Okosfal > Raszterképből > Kép vektorizálás

1. Raszter kép beolvasása

Kattintson a Kép vektorizálás parancsra. Válassza ki a számítógépén a kívánt raszterkép formátumú alaprajzot. Győződjön meg arról, hogy a DPI (dots per inch) értéke 300 és 500 között van. Ha ennél kisebb felbontású képet importál, az valószínűleg pixeles szkennelést eredményez.
Helyezze el a képet az alaprajzi ablakban. A program automatikusan elvégzi a vektorizálást, majd megjeleníti a vektorizált csoport elemeit (vonalak, vonalláncok).

2. Skálázás a valós távolságra

Válassza ki a csoportot, nyomja meg az Enter billentyűt és adja meg a távolságot 2 ponttal, majd rendelje hozzá az új fizikai távolságot.
Ezután mindíg ellenőrizze, hogy a skálázás után a megfelelő méretek jöttek létre.

3. Vonalak falakká alakítása – Generált alaprajz

A vonalak falakká, nyilászárókká alakítása egy automatikus folyamat.

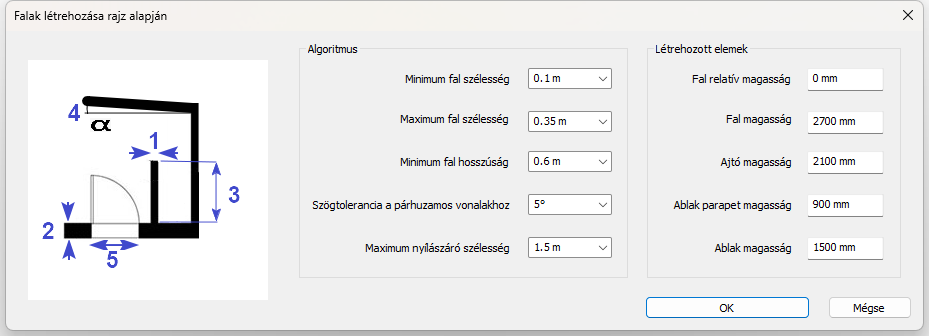

Válassza a Generált alaprajz parancsot. Adja meg a megjelenő dialógban a kivánt határértékeket.
