Az ARCHLine.XP 2024 automatikusan generál BIM-modelleket a DWG alaprajzokból. Ez az intelligens eszköz értelmezi a 2D-s rajzokat, és 3D-s modellekké alakítja át őket, felgyorsitja a tervezési folyamatot, és több időt biztosít a tervezőknek a kreatív munkára.
Az algoritmus „átnézi” a rajzot, és a megadott fal és nyílászáró határértékek figyelembevételével elemzi azt.
Az „átnézés” során kiszűri a felesleges tartalmakat és megkeresi azokat a rajzi mintákat, amelyekről nagy biztonsággal állítható, hogy falakat, ajtókat és ablakokat ábrázolnak.
Ezeket a következő lépésben átalakítja valódi építészeti elemekké, létrehoz falakat, ajtókat és ablakokat.
A folyamat nagyon gyors több száz m2-es irodaházak építészeti modellje is pár másodperc alatt elkészül.
Milyen arányban ismeri fel a program az alaprajzon a falakat, nyílászárókat?
Ha CAD rajzot dolgoz fel az algoritmus, akkor 90-95%-os felismerési hatásfok is elérhető.
Természetesen lehetnek olyan minták is a rajzon, amelyek fals találatot okoznak, ilyenek lehetnek például a pergolák, amelyek ábrázolása megtévesztheti a programot.
Ezért az eredményt tervezői szemmel mindig érdemes átnézni a további tervfeldolgozás elött.
Összességében a terv bonyolultságától függően sok munkaórát lehet megspórolni az ARCHLine.XP 2024 új algoritmusával.
1. Import CAD
Importálja és helyezze el a CAD-rajzot a 2D alaprajzon.
2. Hozzon létre egy helyi csoportot
Hozzon létre egy lokális csoportot az importált CAD-rajzból.
3. Generatív alaprajz - Vonalak falakká alakítása
A vonalak falakká alakítása egy automatikus folyamat,

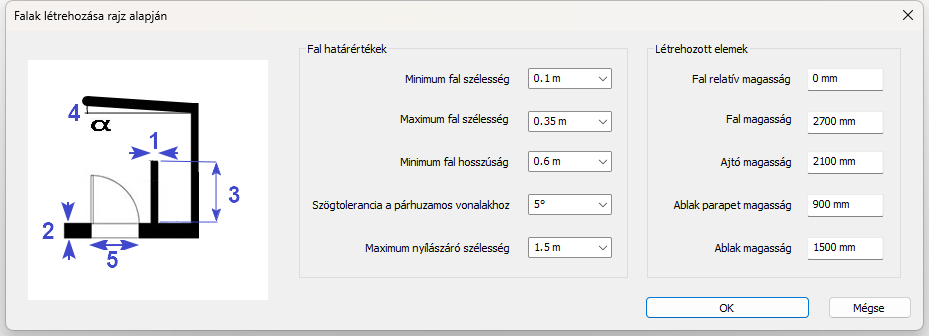

Adja meg a határértékeket a párbeszédablakban, majd nyomja meg az OK gombot.
