MEP Elemek

Objektumok és csatlakozók
A MEP objektumok speciális 3D-objektumok, amelyek csatlakozókat tartalmaznak. Az objektumközpontban egy speciális markerrel azonosíthatók az előnézetben.

A csatlakozók olyan rögzítési pontok, amelyek lehetővé teszik csövek vagy csatornák csatlakoztatását.
A csatlakozó a MEP-modellezés alapvető eleme, megadja a csatlakoztatandó cső/csatorna átmérőjét vagy keresztmetszetét, valamint a rendszer tulajdonságait, vagyis azt a MEP-szakaszt, amelyre az adott csatlakozási pont vonatkozik. A csatlakozóhoz egy sor nem geometriai információ is hozzárendelhető, mint például az áramlási sebesség vagy az áramlás iránya, az esetleges veszteségek vagy egyéb tervezési célokra használható értékek.

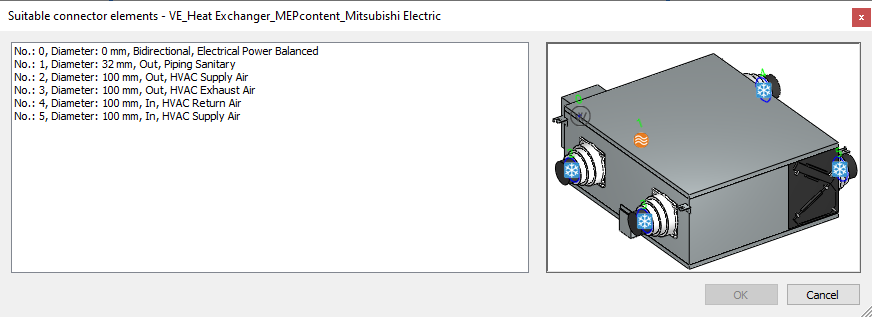

Egy MEP objektum tulajdonságainak lekérdezésével a szoftver megjeleníti a csatlakozókat.

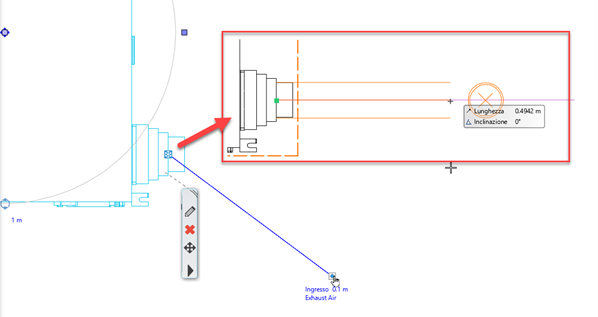

A csatlakozók markerekként jelennek meg a 2D-nézetben és a 3D-nézetben. A markerekre kattintva lehet  új csöveket létrehozni.

Új MEP objektum létrehozása
Új MEP objektum létrehozásához egyszerűen helyezzen el egy 3D-objektumot a munkaterületen belül, és kezdje el hozzá a csatlakozók társítását.

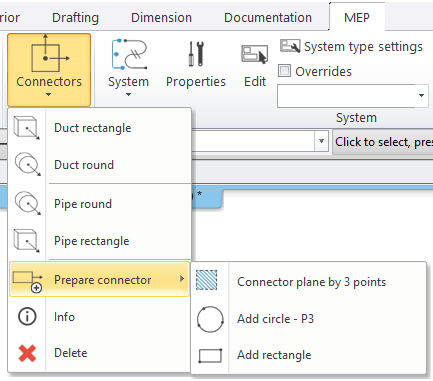

A menüszalagon található parancsok segítségével csövekhez vagy csatornákhoz csatlakozókat lehet létrehozni, és nem kör alakú, hanem téglalap alakú.
Az objektum kiválasztása után kattintson az egyik felületére. A rendszer érzékeli a közepét, és behelyezi a csatlakozót.

Ezt követően a képernyőn megjelenő párbeszédpanel segítségével meghatározható a cső kimeneti iránya, a csatlakozó effektív profilja és a rendszer tulajdonságai.
Ha az objektumnak nincsenek sík felületei, amelyek alkalmasak a csatlakozó elhelyezésére, további parancsok  teszik lehetővé virtuális támaszsíkok létrehozását a csatlakozó későbbi létrehozásához.

MEP objects from external files in RFA format
The .rfa (Revit Family) format is a very widespread format which is establishing itself as a standard among manufacturers of components for plant engineering. There are several sources on the web from which to retrieve mep objects in this format. ARCHLine.XP imports the .rfa format and allows mep objects to be downloaded directly from portals such as BIM Objects.
NOTE: Manufacturers often "exaggerate" with the complexity of their models because they tend to include many details of a geometric nature (they often use the same 3D models used for production). The use of very heavy objects makes it difficult for the designer to manage a large quantity of them in a complete project. We recommend that you carefully select the objects you use for your design.
To import an MEP Object use the commands from the File menu - Import - RFA, TVT

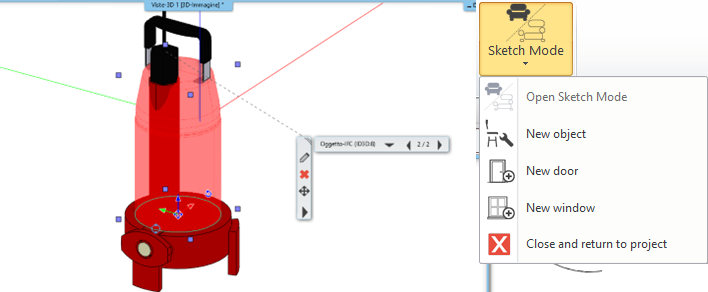

Once the file has been selected, or downloaded via the internal ARCHLine.XP browser from one of the compatible portals, the software will automatically open the sketch mode, temporarily closing the project you were working on.

Within this modality there is only the imported object, and exploded in all its components.
In this mode, if necessary, we can clean the object from unnecessary 3D parts, or add others.
To save the object use the Sketch Mode menus.

The software will ask where to save the object in the library.

Note: the imported BIM parameters are saved together the object. If there are any, the connectors are also stored.
