Falnézet

A falnézet minden belsőépítészeti projekt műszaki dokumentációjának alapvető része. A falnézet műszaki rajza azonban fontos a kivitelezőnek, de a megrendelőt lenyűgözi a látványos, élethű falnézet .

Az ARCHLine.XP falnézet dokumentációs eszközkészlete mindkettőt biztosítja.

Az ARCHLine.XP 2024 verziótól a technikai, méretarányos fali nézet és a színes falnézet mellett fotorealisztikus falképek is készíthetők.

Ezzel az eszközzel egy kiválasztott fal egyik oldali nézetét készítheti el a 3D modell egy meghatározott részletével együtt.

Kiválaszthatja a falat, és azt az irányt ahonnan szemlélni szeretné azt. A program a megadott sokszögön belüli modellt jeleníti meg, amely sokszög kontúrját szabadon lehet módosítani.

A módosítás során a sokszög oldalait és csomópontjait igény szerint változtathatja, majd az ENTER gomb megnyomását követően a program elkészíti a modell megfelelő részletét.

A kiválasztott falra merőleges nézet szerinti ábra a megadott rajzra kerül a folyamat végén.

A parancs helye: Dokumentáció > Falnézet

• Indítsa el a Falnézet > Beállítások parancsot. Állítsa be a kívánt paramétereket.
• Indítsa el az Egyetlen falnézet vagy a Helyiség összes falnézet parancsot.
• Válassza ki azt a falat vagy teróletet, amelyről falnézetet szeretne készíteni.
• Adja meg a falnézet irányát és mélységét. A nyíl hossza határozza meg azt a távolságot,
  ami alapján az ott elhelyezett egyéb tárgyak a falnézeten még szerepelni fognak.
• A kész kontúrt a megjelenő lehetőségek segítségével módosíthatja,
  majd az ENTER gomb megnyomásával fogadja el a kontúrt.
• Helyezze el a falnézet(ek)et az alaprajzon.

Bútorok automatizált méretezése részletesen

• Falnézet a bútorok automatizált méretezésével.
• Kapcsolt szimbólumok.

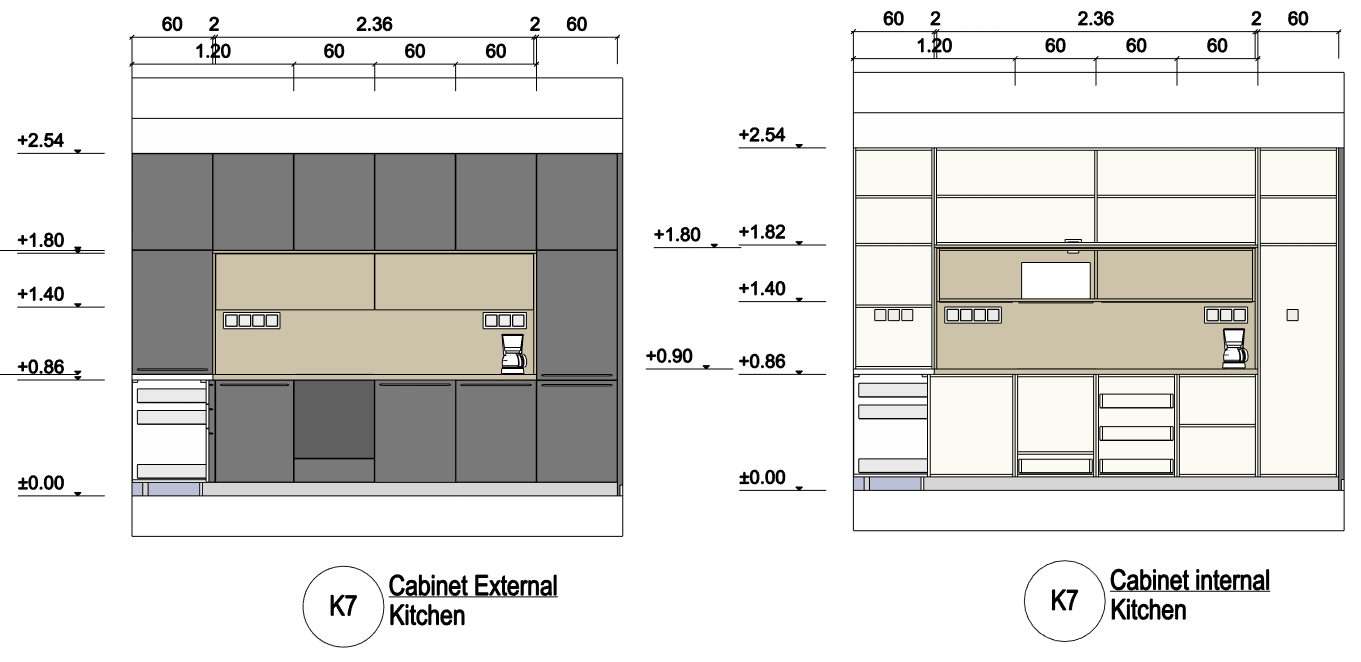

• Bútor külső és belső megjelenítése (ajtókkal és ajtók nélkül, vagy egyszerre a két nézet.

A parancs helye: Dokumentáció > Falnézet

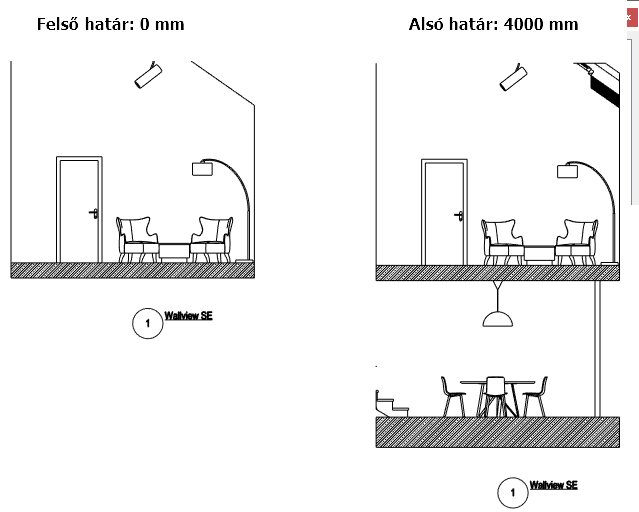

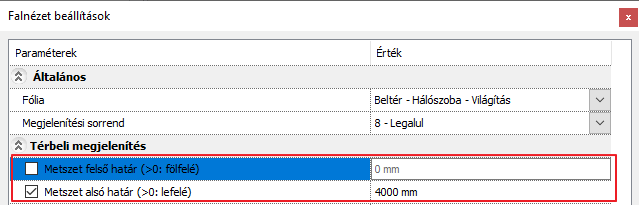

• Falnézet alsó és felső határral. Ha a metszet alsó vagy felső határ átnyúlik az aktívon kívüli szintekre, akkor ezeken a szinteken levő elemek is szerepelnek a nézeten.

Példa: Méretezett falnézet készítése a tárolóbútorokról

Lehetőség van a falnézeten a tároló bútorokat méretezve megjeleníteni. Ez vonatkozik mind vízszintes, mind függőleges irányra. A tárolóbútorokat meg lehet jeleníteni fronttal vagy front nélkül, akár egy lépésben is, így egyszerre két falnézet készül el. A falnézeteket a kapcsolt szimbólum a falhoz rendeli.

Ebben a példában a létrehozott bútorokról két falnézet készül:

1. méretezett képi falnézet tárolóbútorok fronttal,

2. méretezett vektoriális falnézet tárolóbútorok front nélkül.

1. Méretezett képi falnézet bútorfronttal

• Aktiválja az alaprajzi ablakot.

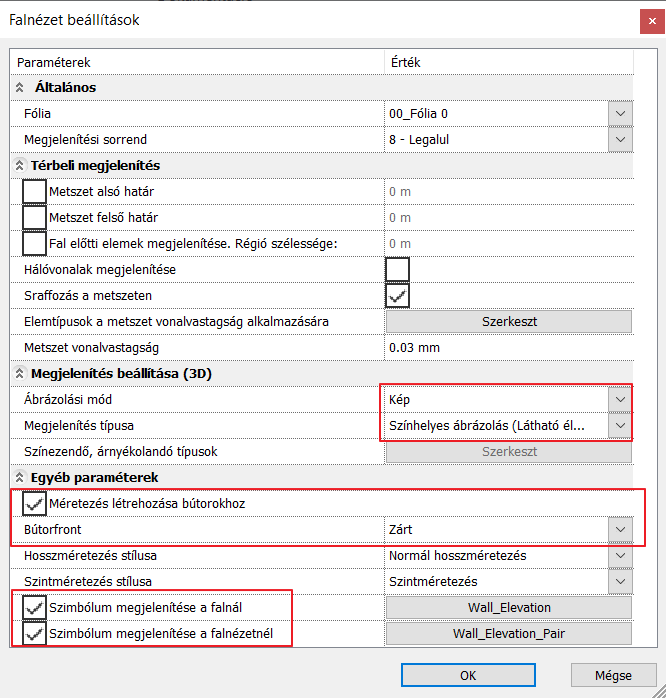

• Kattintson a Menüszalag / Dokumentáció / Falnézet / Beállítások parancsra .

• Itt állítsa be a Kép ábrázolási módot és a Színhelyes ábrázolás (Látható élekkel) megjelenítést.
• Kapcsolja be a Méretezés létrehozása bútorokhoz opciót.
• A Bútorfront legyen zárt.
• A Szimbólum megjelenítéseket kapcsolja be.

• Indítsa el a Menüszalag / Dokumentáció / Falnézet / Egyetlen falnézet parancsot.

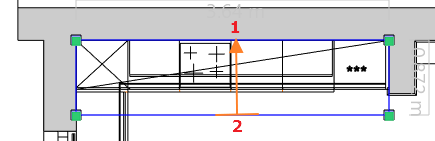

• Kattintson a fal konyhabútor felőli oldalára (1).
• Mozgassa a narancssárga nyilat és kattintson a kívánt pontban (2). Megjelenik a kék téglalap, mely jelzi a falnézet által megjelenítendő területet. Célszerű a bútorok teljes formáját belefoglalni. A befoglaló terület határai tetszés szerint tovább szerkeszthetők. Zárja le a kiválasztást az Enter megnyomásával.

• Megjelenik a Pillanatkép párbeszédablak. Állitsa be a kivánt felbontást és Ok.

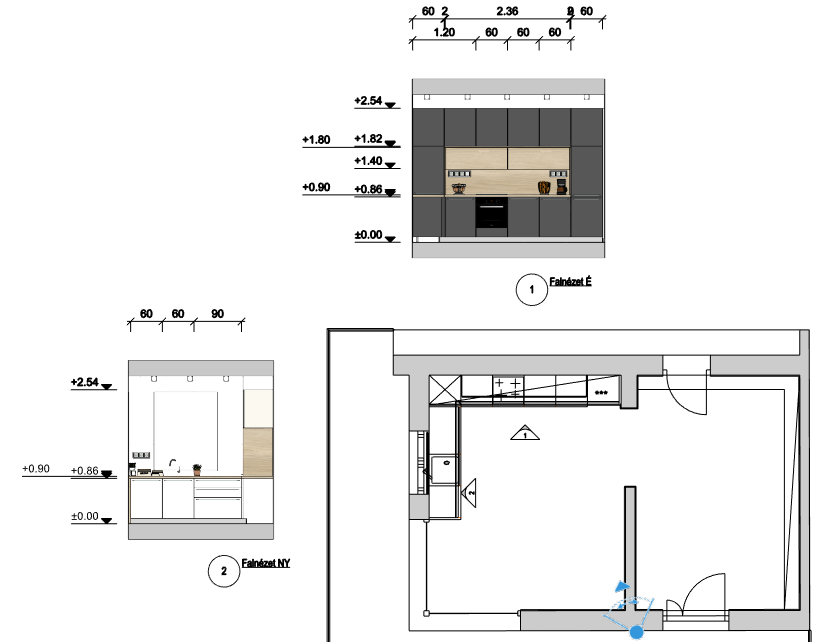

• A falnézetet helyezze el a kívánt helyre.

  Készítse el a falnézetet a másik falon levő konyhabútorokról is. Az erkélyajtót nem jelenítjük meg a falnézeten, ezért módosítsa a megjelenő kék téglalap mértét a lenti oldalára kattintva, majd az ofszet parancsot választva.

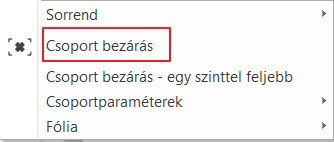

2       A létrejött falnézetek csoportok. A csoport helyimenüből a csoportba belépve, a csoport elemei szerkeszthetőek. Az ábrán így odébb lehet helyezni a feltorlódott méretvonalakat. A szerkesztés után ne feledkezzen el bezárni a csoportot.

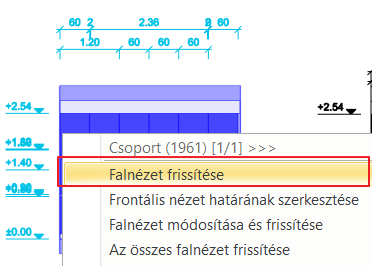

A falnézetek frissítése

A terv módosítása esetén a falnézetek manuálisan frissíthetők. Ezt is a falnézet helyimenüben teheti meg:

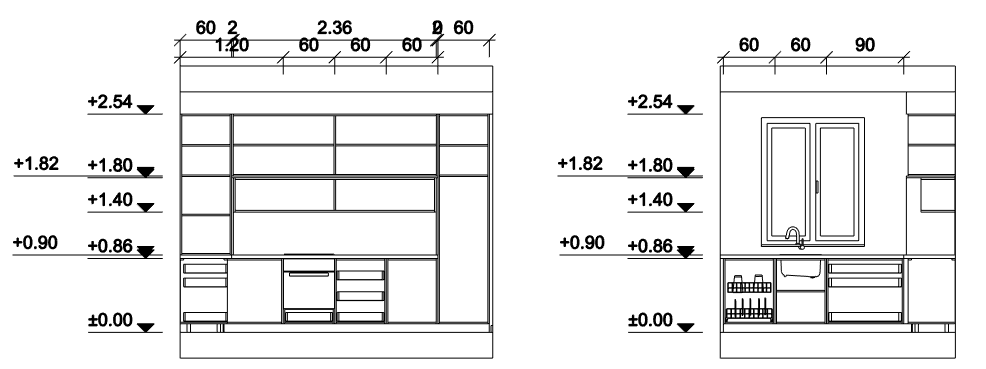

2. Méretezett vektoriális falnézet bútorfront nélkül

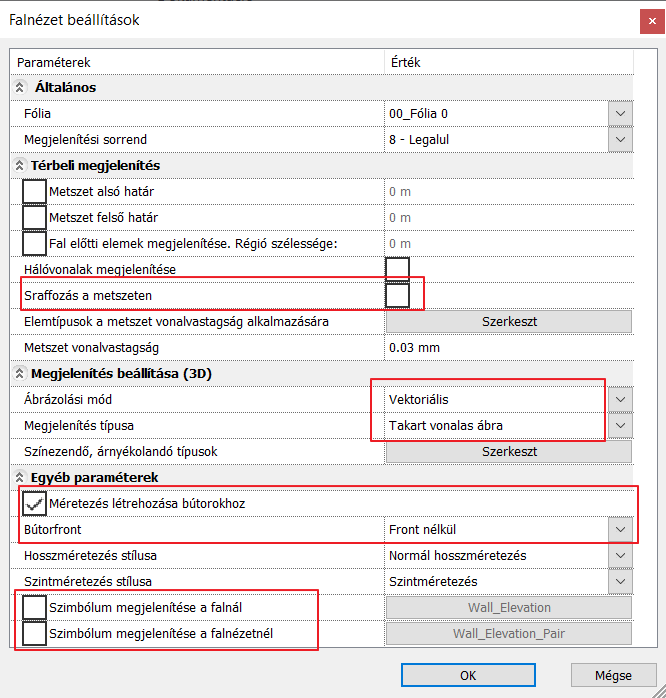

• Kattintson a Menüszalag / Dokumentáció / Falnézet / Beállítások parancsra .
• Itt állítsa be a Vektóriális ábrázolási módot és a Takartvonalas megjelenítést.
• Kapcsolja ki a sraffozást.
• Kapcsolja be a Méretezés létrehozása bútorokhoz opciót.
• A Bútorfront legyen nyitott.
• A Szimbólum megjelenítéseket kapcsolja ki.






  Az előbbiek alapján készítse el egymés után a két vektoriális falnézetet.
