MEP keresztmetszetek méretezése

Integrált méretezés számítás

Az integrált méretezés számítás lehetővé teszi a tervezők számára, hogy számításokat végezzenek a tervezési folyamat során, megjelenítsék a tervezett rendszer helyét a térben, és szükség esetén összehasonlítsák a tervezési alternatívákat. A számítás végrehajtja az automatikus átméretezést és a tervezési követelményeknek való megfelelés ellenőrzését.

1. Keresztmetszetek automatikus átméretezése

A keresztmetszetek újraméretezése az Egyenlő Súrlódások Módszere alapján történik. Szükséges bemenő paraméterek:

• Külső statikus nyomás: A rendszer teljes nyomásvesztesége, a légkezelő berendezést (Air Handling Unit, AHU) kiválasztva a Tulajdonságok panelen a Nyomásveszteség mezőben lehet megadni. Ez akkor elérhető, ha a Kategória mező értéke Mechanikai berendezések-re van állítva.
• Térfogatáram az egyes légcsatorna kifúvókon. Ez akkor elérhető, ha a Kategória mező értéke légcsatorna kifúvók-ra van állítva.

Megadható bemenő paraméterek:

• Megadható a nyomásveszteség a további mechanikai berendezésekhez és a légcsatorna kifúvókhoz, ez az adott objektumra vonatkozik.
• Megadható az egyes csővezetékekhez az érdesség. A csővezetéket kiválasztva a Tulajdonságok panelen az Érdesség mezőben manuálisan megadható, vagy a Cső anyaga (érdesség) mezőben az egyik anyagot kiválasztva egy előre megadott értékre állítható.
• Megadhatóak megszorítások a csővezetékek magasságára és szélességére, ez a Méretezési elv mezőben állítható.
• Megadható a hőmérséklet a rendszer környezetében az egyik csővezetéket kiválasztva a MEP->Rendszer->Tulajdonságok gombra kattintva megjelenő dialógus ablakban.

A számítás csak akkor fog lefutni, ha a rendszerben van egy légkezelő berendezés, és a végeken kifúvók a szükséges paraméterekkel ellátva.

A Darcy-Weisbach súrlódási faktor számítása a Swamee-Jain egyenlet alapján történik. A nem kör keresztmetszetű légcsatornákhoz ekvivalens átmérő számolódik. Az egyes csővezetékekhez fizikai paramétereket számítunk:

• Térfogatáram
• Áramlási sebesség
• Súrlódás
• Nyomásveszteség
• Torlónyomás
• Reynolds-szám

2. A keresztmetszetek manuális módosítása

A szoftver a System koncepciónak köszönhetően képes a csatlakoztatott csövek vagy csatornák hálózatát szakaszokra és ágakra bontani.
Elágazás: szakaszok halmaza, egyik és másik ág között.
Szakasz: Egyetlen csődarab vagy csatorna két csomópont között.

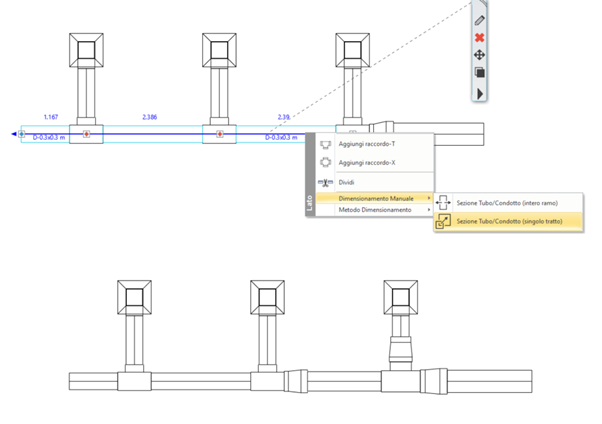

Lehetőség van egy szakasz vagy egy teljes ág szakaszának módosítására. A szoftver gondoskodik a csatlakozások megtartásáról, az esetleg szükséges szűkitők hozzáadásáról vagy a szerelvények tulajdonságainak módosításáról.

Edit entire branch

Edit single part
