A parancs egyenes elemeket hoz létre a födémáttörés élei mentén.
Tulajdonságok meghatározása

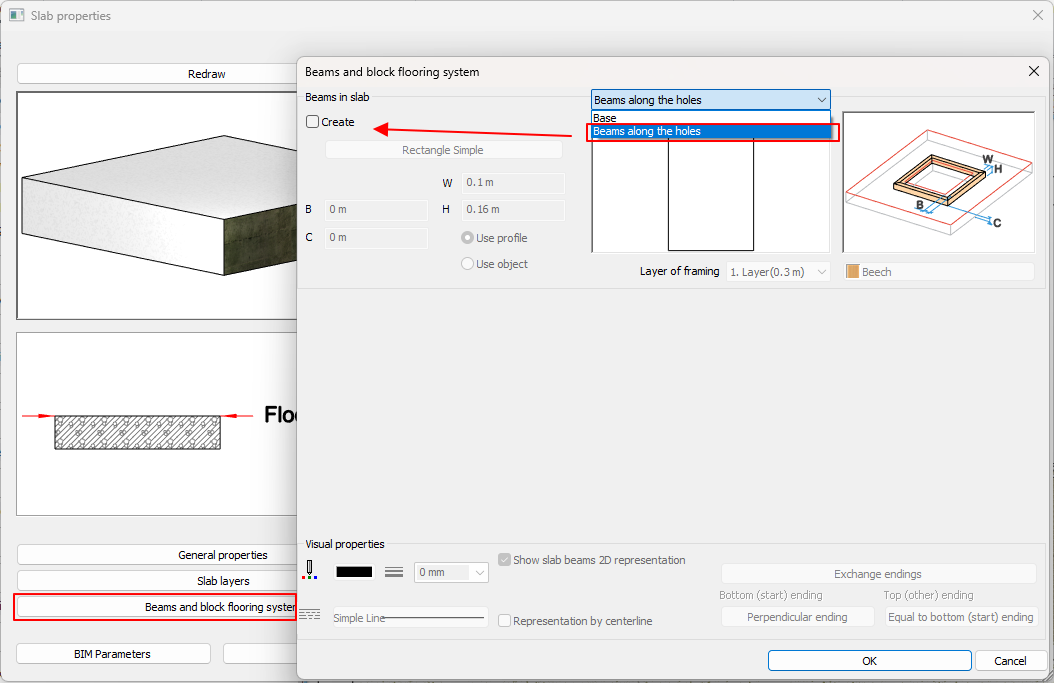

A létrehozott elemek tulajdonságainak meghatározásához használja a következő fület a Gerendák és padlórendszer párbeszédpanelen:
| Name | Content |
| Type | Shape of the bar (by default Rectangle Simple) |
| W | Bar dimension - width |
| H | Bar dimensions - height |
| B | Profile centerline distance from hole edges in horizontal |
| C | Profile centerline distance from hole edges in horizontal |
| Layer of framing | The bottom of the bar fits the selected layer |
| Material | Bar texture or color material |

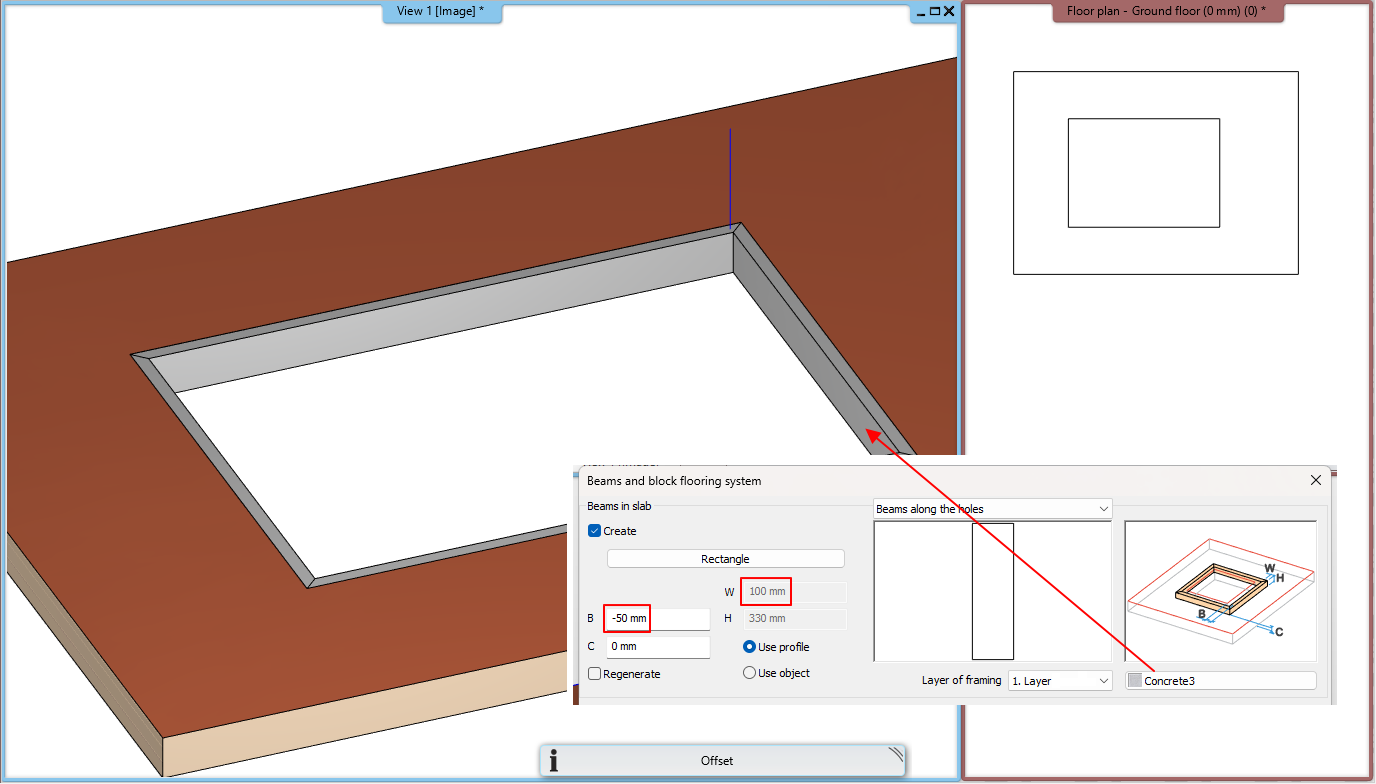

Példa:
Ha azt szeretnénk, hogy az elemek a födémáttörés szélére illeszkedjenek, akkor a B értéke a szélesség fele legyen negatív előjellel.
