Födém tulajdonságok – ARCHLine.XP

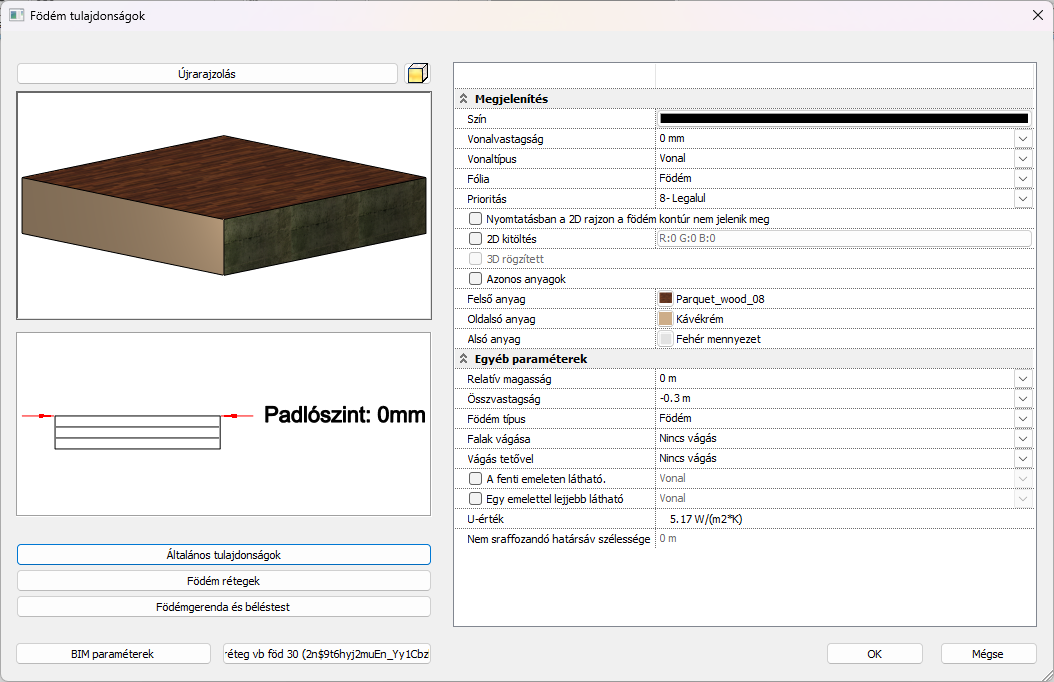

Kattintson az Épület - Tulajdonságok menü Födémtulajdonságok menüpontjára, hogy megnézze a födém beállításait. Itt megadhatja a födém vastagságának, anyagainak és további tulajdonságainak értékeit. Itt adhat meg értékeket a födém 2D tulajdonságaihoz, a vastagsághoz, a dőlésszöghez, a vágófalakhoz, az anyagokhoz, a födémrétegekhez és még sok máshoz. Az előnézetekben megtekintheti a födém 3D modelljét és a metszeti nézetet.

Megjelenítés

Szín	Válassza ki a födém 2D ábrázolásának színét.
Vonalvastagság	Válassza ki a födém 2D ábrázolásának vonalvastagságát.
Vonaltípus	Válassza ki a födém 2D ábrázolási vonaltípusát.
Fólia	Válassza ki azt a fóliát, amelyre a födém kerül.
Prioritás	Válassza ki a födém 2D ábrázolási prioritását. Minél magasabb az érték, annál alacsonyabb szinten jelenik meg a födém, ha több objektum átfedésben van.
Nyomtatásban a 2D rajzon a födém kontúr nem jelenik meg	A födémhatár megjelenik az alaprajzon, de a nyomtatott dokumentációból kimarad.
2D kitöltés	Állítson be egy egyéni sraffozást, amely kitölti a födém területét.
3D rögzített
Azonos anyagok	Ha aktiválva van, csak egy anyagot lehet hozzárendelni a födémhez. Ha kikapcsolva van, a felső anyag, az oldalsó anyag és az alsó anyag egymástól függetlenül állítható be.

Egyéb paraméterek

Relatív magasság	Állítson be egy értéket, vagy kattintson a Szerkesztés gombra a legördülő menüben egy előre beállított szerkezeti magasság kiválasztásához.
Összvastagság	Állítson be egy értéket, vagy kattintson a Szerkesztés gombra a legördülő menüben egy előre beállított szerkezeti magasság kiválasztásához. A negatív értékek a padlómagasság alatti, a pozitív értékek a padlómagasság feletti vastagságot adják hozzá.
Födém típus	A dokumentációhoz különböző típusú födémek közül választhat.
Falak vágása	Ha aktiválva van, a födém a kiválasztott vágási típusnak megfelelően vágja a falakat.
Vágás tetővel	Amikor aktiválva van, a födémet a tető elvágja.
Másik emeleten látható	Ha aktiválva van, a födém kerülete a beállított színnel és vonaltípussal jelenik meg az emelet felett/alatt.
U-érték	Ezt az értéket állítsa be a födém energiaparamétereinek kiszámításához.
Nem sraffozandó határsáv szélessége	Állítson be egy olyan értéket, amelyet nem fed le a 2D kitöltés. Ez az opció csak akkor érhető el, ha a 2D kitöltések megjelenítése opció aktiválva van.

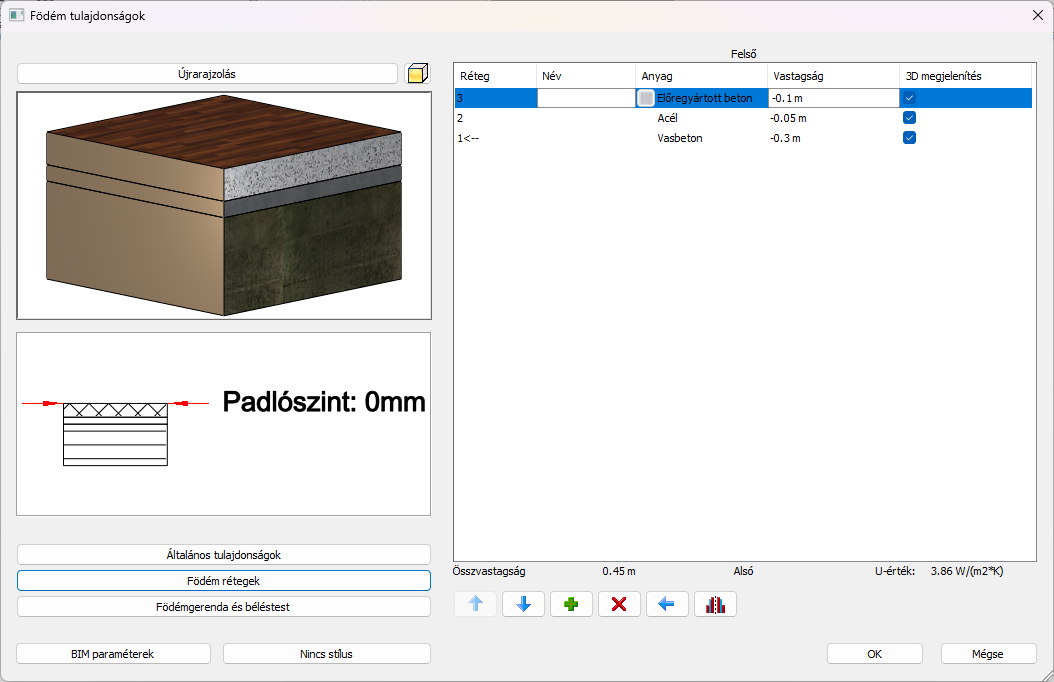

Födém rétegek

Ezen a lapon lehet beállítani a födémrétegeket, azok sorrendjét és tulajdonságait. A födémrétegek szerkesztésére ugyanazokat a parancsokat találja, mint a Fal tulajdonságai párbeszédpanelen.

	Réteg feljebb mozgatása.
	Réteg lejjebb mozgatása.
	Új réteg hozzáadása (a kiválasztott réteg másolata).
	Kijelölt réteg törlése.
	Az alaprajzon megjelenő réteg beállítása.
	Réteg sorrendjének tükrözése.
