Födém stílusok

A födémstílusok megkönnyítik a födémek rajzolását a már elmentett közös tulajdonságkészletek (stílusok) egy lépésben történő aktiválásával. A stílusok alkalmazhatók új födémek rajzolásakor, vagy már meglévő födémekre is alkalmazhatók. A stílusok olyan beállítások, amelyek irodai szabványként megoszthatók.

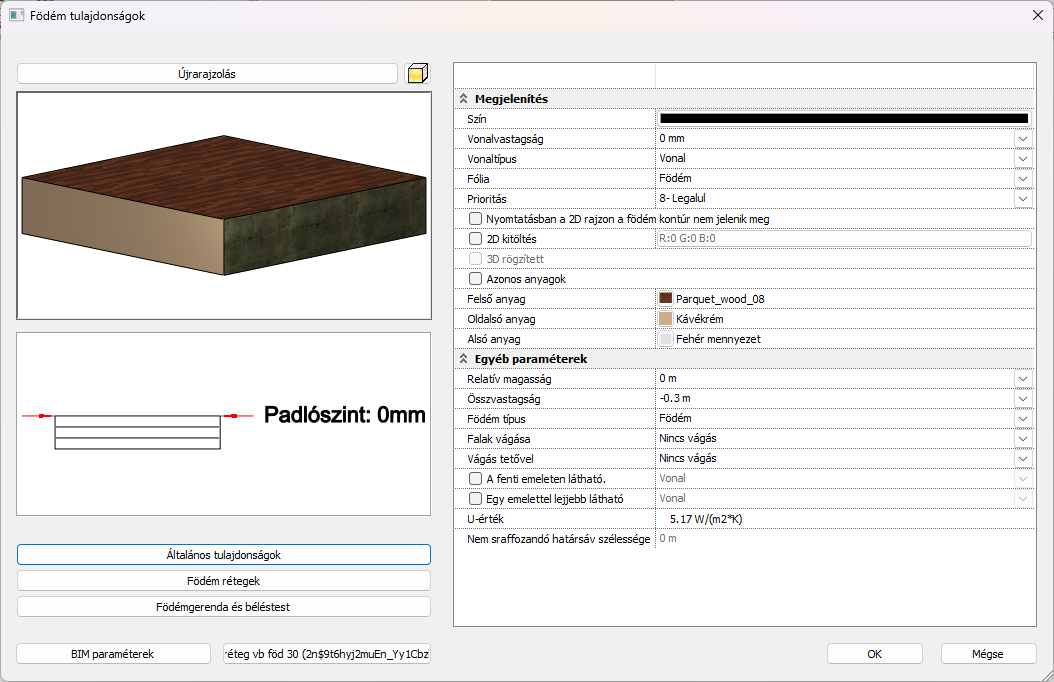

A födémstílus a következő információkat tartalmazza:

1. Födémszerkezet (gerendák és blokkok, textúraforrások)
2. Födémattribútumok (réteg, szín, vonalsúly, vonaltípus, prioritás, sraffozás ábrázolási beállításai, lejtésszög)
3. Az épületszerkezeti paraméterek listájához kötött födémtulajdonságok.
4. Egyéb nem geometriai adatok (szerkezeti födém, BIM paraméterek, IFC besorolás, U-érték stb.)

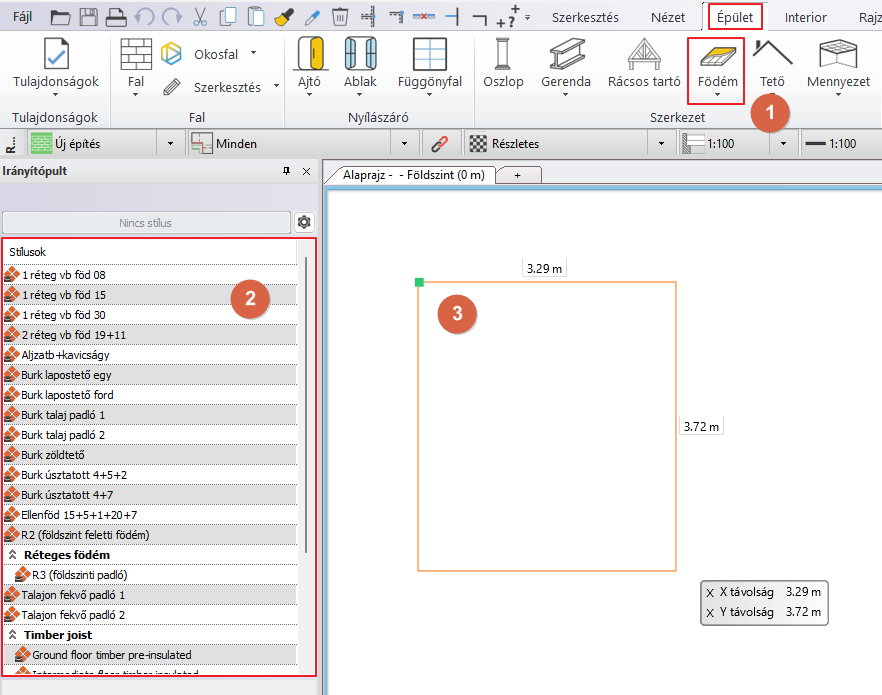

A bal oldalon a födém parancs elindítása után megjelenő födémstílusokkal dolgozhat. A lista alján található födémelőnézet megmutatja, hogy milyen födémtulajdonságokkal dolgozik. Egy elem létrehozására szolgáló parancs indításakor a bal oldali Tulajdonságok panel az adott elem összes stílusát megjeleníti.
