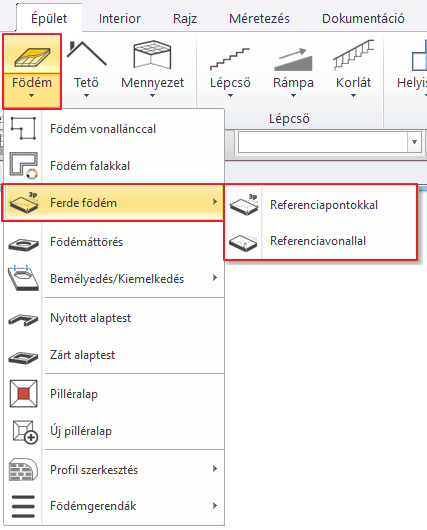

Ferde födém

Ez a funkció a projektben többféleképpen is használható. Összetett építészeti formák, ferde lapos tetők vagy felhajtók létrehozásához használja a ferde födém parancsot. Ferde födémek esetén a Ferde födém tulajdonságai párbeszédpanelen módosíthatja a dőlésszöget. Ez a mező az általános tulajdonságok meghatározásakor szürke (letiltott). A lejtős födémek létrehozásának két módja van: referenciapontokkal vagy referenciavonallal.

Ferde födém referenciapontokkal

Ezzel a paranccsal három referenciapont meghatározásával ferde födémeket hozhat létre.

• Hozzon létre födémet rajzolással, a vonallánc eszközzel.
• Nyomja meg az Enter billentyűt a födém körvonalának befejezéséhez.

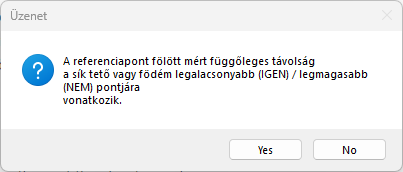

• Megjelenik egy felugró ablak, ahol kiválaszthatja, hogy honnan számolja ki a födém 0 magasságát. Ha az IGEN lehetőséget választja, akkor az alsó felület; ha a NEM lehetőséget választja, akkor a felső felület lesz a födém 0 magassága.

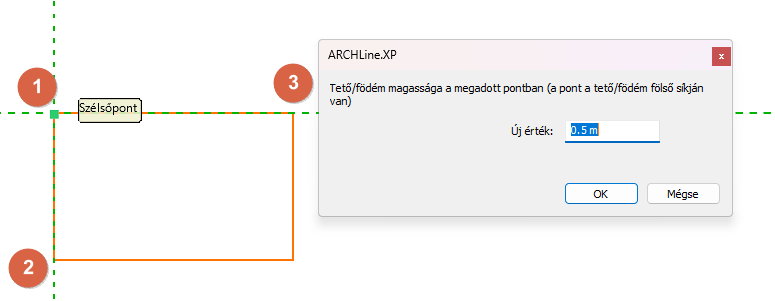

• Válasszon ki egy pontot a magasság megadásához, majd állítsa be a magassági értéket.
• Ismételje meg az előző lépést a födém másik két referenciapontjára, hogy beállítsa a legalacsonyabb és a legmagasabb részt.

Ferde födém referenciavonallal

Ezzel a paranccsal létrehozhat egy ferde födémet egy referenciavonal és a ferde födém dőlésszögének meghatározásával.

• Hozzon létre födémet vázlatrajzolással, a vonallánc eszközzel.
• Nyomja meg az Enter billentyűt a födém körvonalának befejezéséhez.

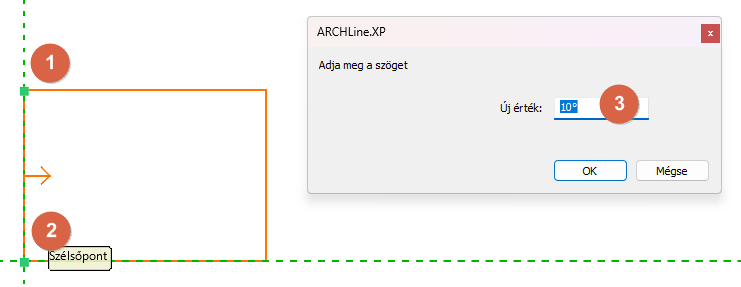

• Adja meg a referencia vonalat két ponttal. Ezek a pontok azonos magasságúak lesznek. A referenciavonalra merőleges lejtőnyíl mutatja a lejtés irányát. Ha a lejtőnyíl iránya nem elfogadható, a második pont meghatározása előtt nyomja le az ENTER billentyűt, hogy ismét visszatérjen az első pont meghatározásához. Egy párbeszédpanel jelenik meg, ahol megadhatja a referenciavonal magasságát és a lejtésszöget.

Ferde födémek dőlésszöge

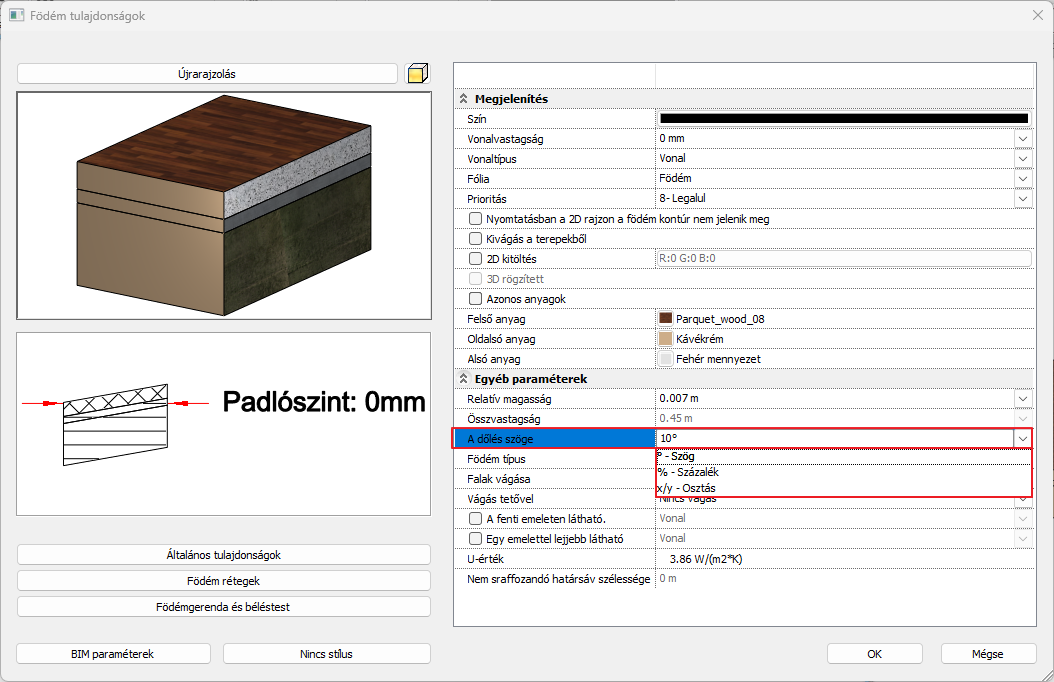

A födém tulajdonságok párbeszédpanelben később módosíthatja a födém dőlésszögét. Az értéket szöggel, százalékkal vagy osztással határozhatja meg.
