A legtöbb esetben a lépcsők és kémények szerkesztésekor födémáttörésekre van szükség. A födémáttörések mindig a födémek részei, formájukat minden korlátozás nélkül megadhatja, és utólag szerkesztheti őket.

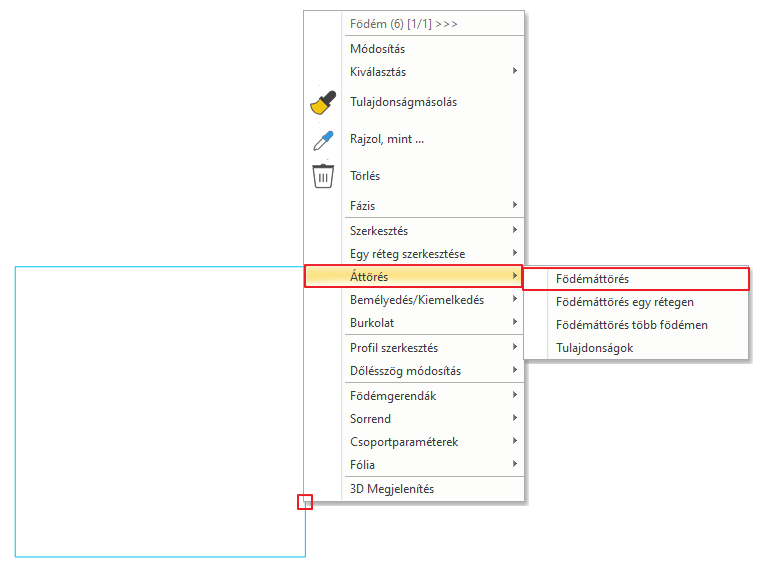

Födémáttörések készítése
Ez a parancs födémáttöréseket hoz létre a födémben. A födémáttörések mindig a födémek részeit alkotják, formájukat korlátozás nélkül megadhatja, és utólag szerkesztheti őket.
Födémáttörés készítése a födém egy rétegében
Ez a parancs födémáttöréseket hoz létre az aktív födémrétegben.

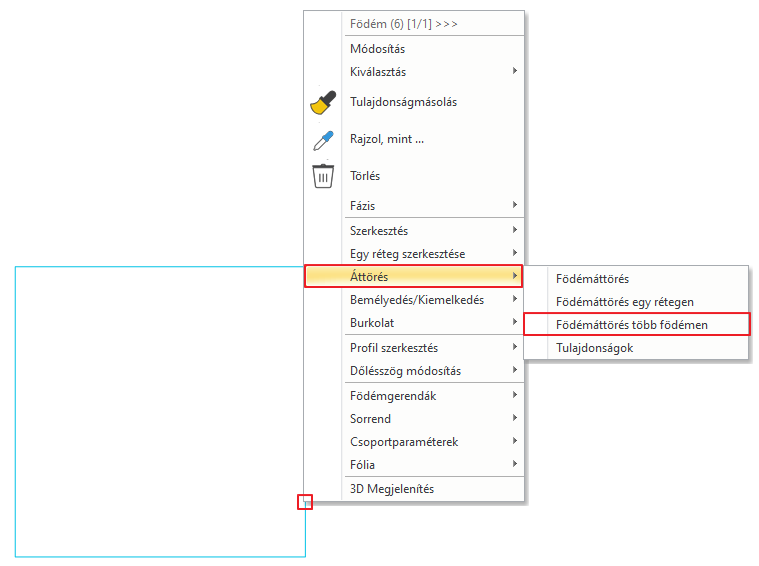

Födémáttörések készítése több födémben
Gyakran előfordul, hogy egy épület teljes padlóját födémek borítják, és az egyes helyiségekben különböző rétegelt födémek vannak. Ez azt jelenti, hogy több födém van egymáson. Ebben az esetben a vasbeton födémben és a rétegelt födémben is födémáttörést kell készíteni. Ez a parancs nagyon egyszerű megoldást kínál erre a problémára. Több födémen is létrehozhat födémáttöréseket. Ehhez jelölje ki a födémáttöréshez tartozó födémeket.

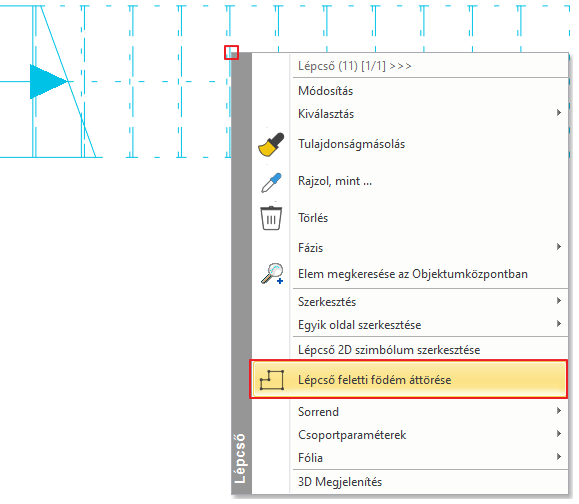

Födémáttörés lépcső felett
Kiválaszthatja a födém alatti lépcsőt, majd az áttörés automatikusan létrejön a tényleges lépcsőhöz.
A program a következőképpen számítja ki a kontúrt:
- Az áttörés szélességét a lépcső szélessége határozza meg.
- A mélységhez a program megkeresi azt az adott lépcsőfokot, amelynek távolsága a födém aljától megegyezik a beállított szabad magassággal. Ennek célja, hogy egy felnőtt egyenes helyzetben fel tudjon menni a lépcsőn.

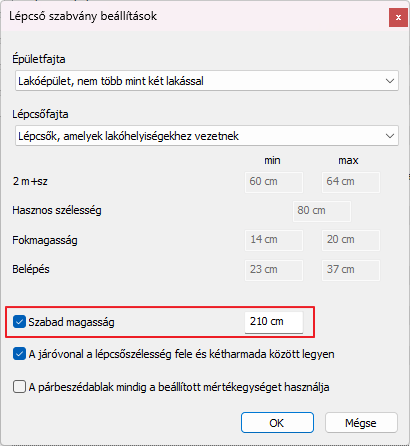

A "Szabad magasság" értékét a Beállítások - Globális értékek - Lépcső - Lépcső szabvány beállítások párbeszédpanelen állíthatja be.

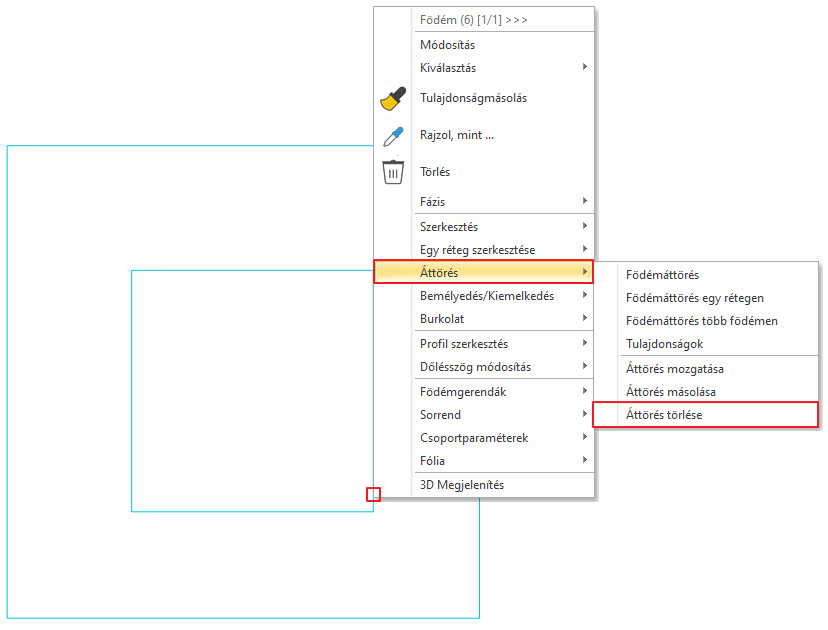

Födémáttörések törlése
Az áttörés törléséhez jelölje ki a födémáttörés kontúrját.

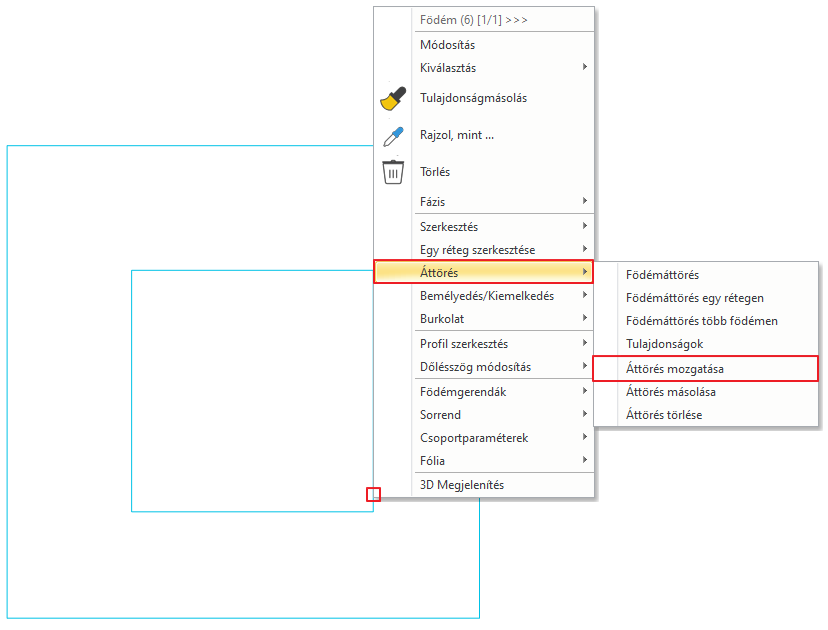

Födémáttörések mozgatása
Ezzel a paranccsal áthelyezheti a meglévő födémáttöréseket.
- Az áthelyezéshez jelölje ki a meglévő födémáttörés kontúrját.
- Adja meg az áthelyezendő födémáttörés referenciapontját.
- Adja meg a födémáttörés új pozícióját.

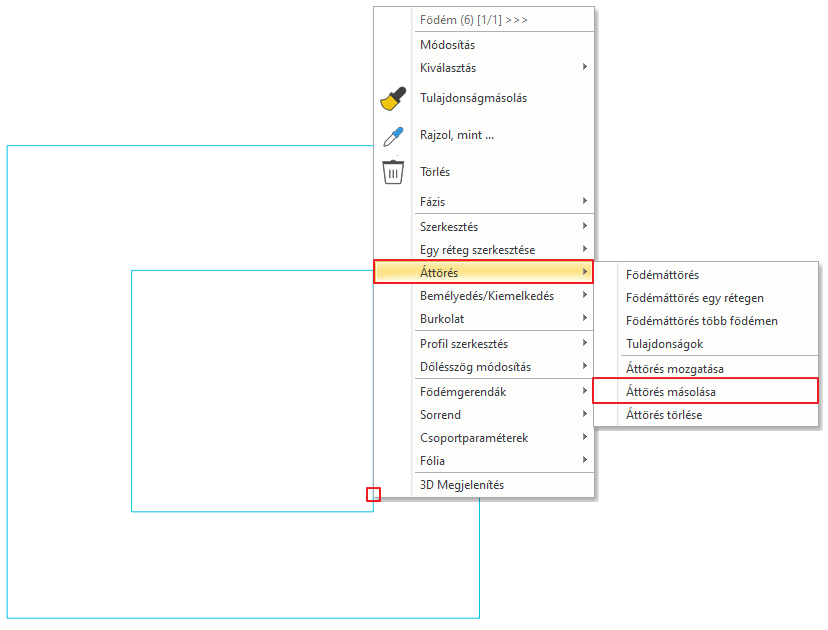

Födémáttörések másolása
Másolhatja a födémáttöréseket az egyes födémeken belül.
- A parancs kiválasztása után adja meg a födémáttörés referenciapontját, vagy válassza az Ismétlés kulcsszót, ha több példányt szeretne létrehozni, majd adja meg a példányok számát.
- Adja meg az új födémáttörés pozícióját.
