A tető szarufáihoz hasonlóan a födémek is meghatározhatók gerendákkal. A Födémgerenda és béléstest párbeszédpanelben bekapcsolhatja a gerendák felépítését és 2D-ben való megjelenítését.
Gerendázat szerkezeti tulajdonságai
Aktiválja a Gerendázat szerkezeti tulajdonságai opciót a gerendák megjelenítéséhez a födémben. A gerendák automatikusan létrejönnek a beállított értékekkel.
| Név | Az alapértelmezett gerenda az E-24 profillal jön létre. Kattintson a profil nevére a profil és paramétereinek módosításához. |
| A | A gerenda vége és a födém széle közötti távolság. |
| B | A gerendák középvonala közötti távolság. |
| C | A födém alja és a gerenda alja közötti távolság. |
| W | A profil szélessége. |
| H | A profil magassága. |
|
Profil |
A gerenda automatikusan létrejön a kiválasztott keresztmetszeti profillal és a beállított értékekkel. |
| Objektum | A gerenda a könyvtárból kiválasztott objektummal jön létre. |
| Anyag | Válassza ki a gerenda anyagát. |
|
Újragenerálás |
Amikor a gerendákon változtatásokat végeznek, aktiválja ezt a lehetőséget az alaprajz és a 3D nézetek frissítéséhez. |

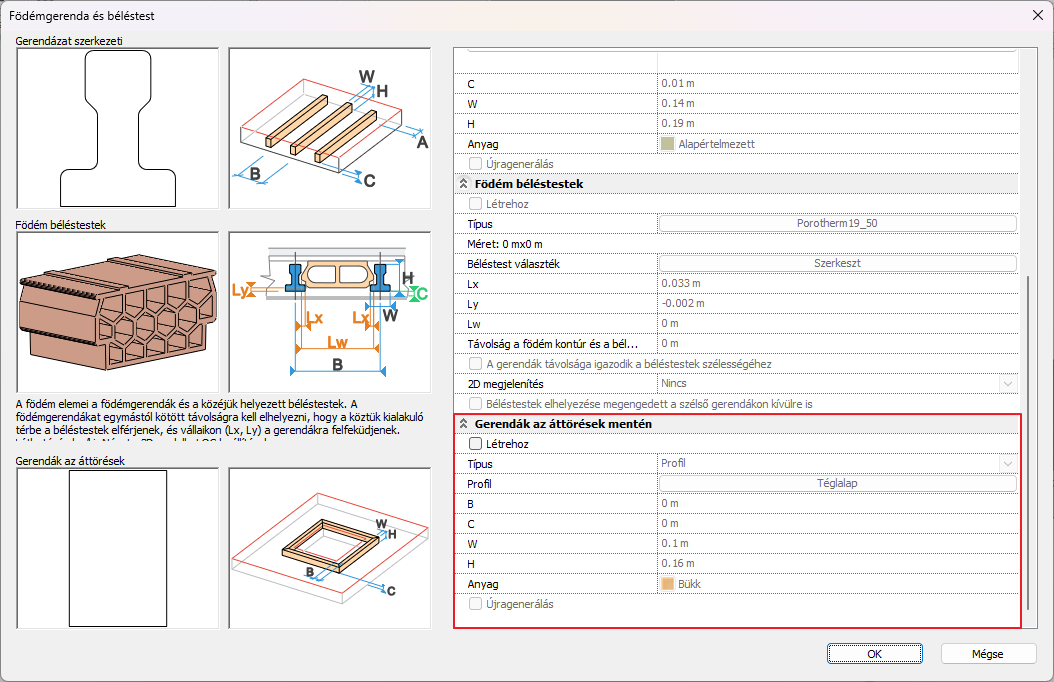

Gerendák az áttörések mentén
Amikor a födémben lyukat helyezünk el, az ARCHLine.XP automatikusan levágja a gerendákat a lyuk széleinél. Aktiválja ezt a parancsot, hogy a terv realisztikusabbá tétele érdekében a lyuk szélei mentén gerendát hozzon létre.
| Név | Az alapértelmezett gerenda az E-24 profillal jön létre. Kattintson a profil nevére a profil és paramétereinek módosításához. |
| B | A gerendák középvonala közötti távolság. |
| C | A födém alja és a gerenda alja közötti távolság. |
| W | A profil szélessége. |
| H | A profil magassága. |
|
Profil |
A gerenda automatikusan létrejön a kiválasztott keresztmetszeti profillal és a beállított értékekkel. |
| Objektum | A gerenda a könyvtárból kiválasztott objektummal jön létre. |
| Anyag | Válassza ki a gerenda anyagát. |
| Újragenerálás | Amikor a gerendákon változtatásokat végeznek, aktiválja ezt a lehetőséget az alaprajz és a 3D nézetek frissítéséhez. |

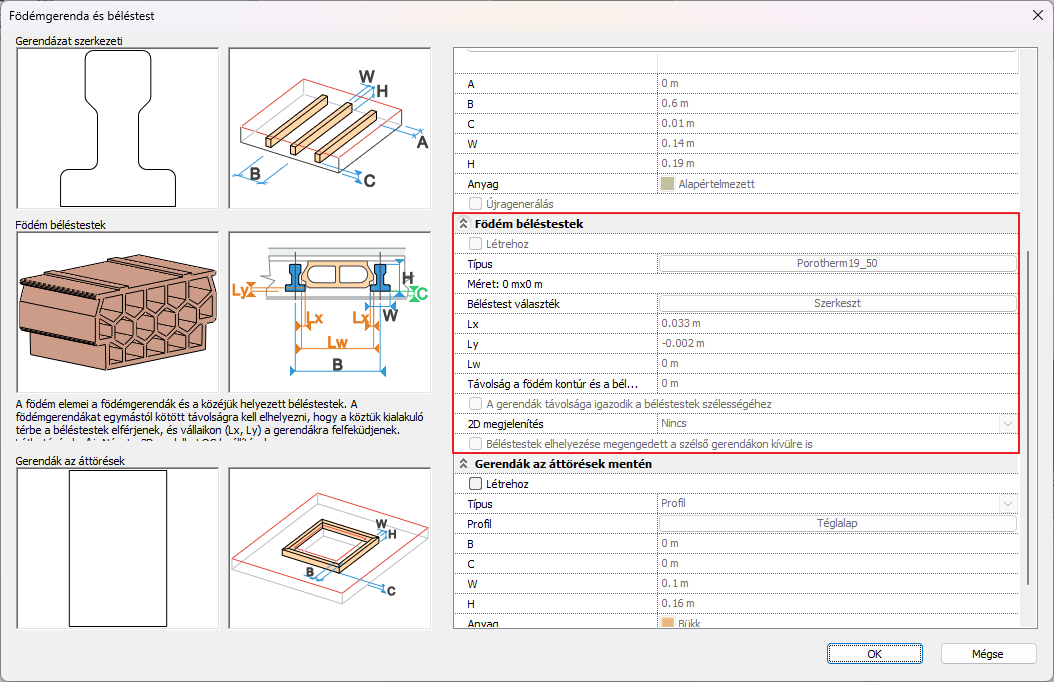

Födém béléstestek
Adja hozzá béléstesteket a födémhez.
| Név | Az alapértelmezett gerenda az E-24 profillal jön létre. Kattintson a profil nevére a profil és paramétereinek módosításához. |
| Béléstest választék | A listában szereplő béléstestek közül az lesz elhelyezve, amelyik a legjobban illeszkedik a megadott gerendatávolsághoz. |
| Béléstestek elhelyezése megengedett a szélső gerendákon kívülre is | A födém béléstestei akkor is megjelennek a födém oldalán, ha a béléstestek másik oldalán nincs gerenda. |
| Lx | A távolság a gerendák széle és az agyagblokkok alátámasztása között. (Kézzel kell megadni!) |
| Ly | A gerendák alja és a béléstestek közötti távolság. |
| Lw | A béléstest szélessége. |
| Távolság a födém kontúr és a béléstestek között | Az az eltolás a födém szélétől, ahol a béléstesteket nem helyezik el. |
| A gerendák távolsága igazodik a béléstestek szélességéhez | A gerendák távolsága automatikusan a béléstestek szélességéhez igazodik. |
| 2D megjelenítés | Válassza ki a béléstestek megjelenítési stílusát az alaprajzon. |
Megjelenítés
| Szín | Válassza ki a gerendák színét az alaprajzi ábrázoláson. |
| Vonalvastagás | Válassza ki a gerendák vonalvastagságát az alaprajzi ábrázoláson. |
| Vonaltípus | Válassza ki a gerendák vonaltípusát az alaprajzi ábrázoláson. |
| Födém gerendázat 2D megjelenítés | Aktiváláskor a gerendák megjelennek az alaprajzon. |
| Gerendázat jel megjelenítés engedélyezett | A tényleges gerenda sziluettek helyett egy szimbólum jelenik meg. |
| Megjelenítés középvonallal | A gerendák középvonala jelenik meg. |
| Végződések felcserélése | Cserélje ki a gerenda alsó és felső végét. |
| Alsó (kezdő) végződés | Válasszon ki egy előre beállított befejezéstípust, vagy hozzon létre egy egyéni befejezést. |
| Felső (másik) végződés | Válasszon ki egy előre beállított befejezéstípust, vagy hozzon létre egy egyéni befejezést. |
| Gerendázat rétege | Válassza ki azt a födémréteget, amelybe a gerenda kerül. |

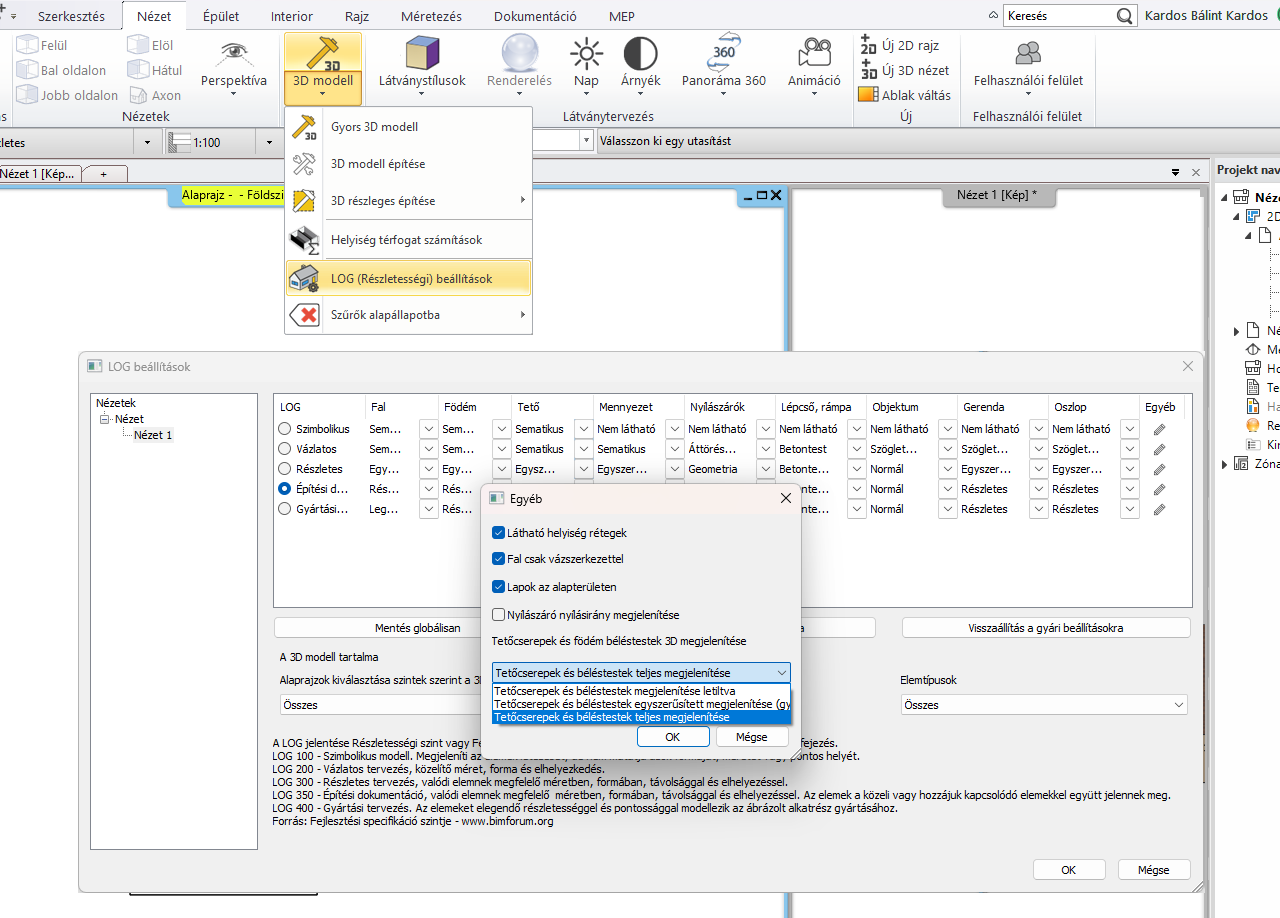

Példa egy gerendákkal és béléstestekkel ellátott födémre (a Nézet - 3D modell - LOG beállítások párbeszédpanel segítségével: Egyebek és a "Tetőcserép és födém béléstestek 3D-ben" kombinált mező aktiválása):
