Nyomtatás (2024-es verzió) – ARCHLine.XP

Az új nyomtatási párbeszédpanel gyorsabbá, egyszerűbbé és egyértelműbbé teszi az ARCHLine.XP-vel történő nyomtatást.

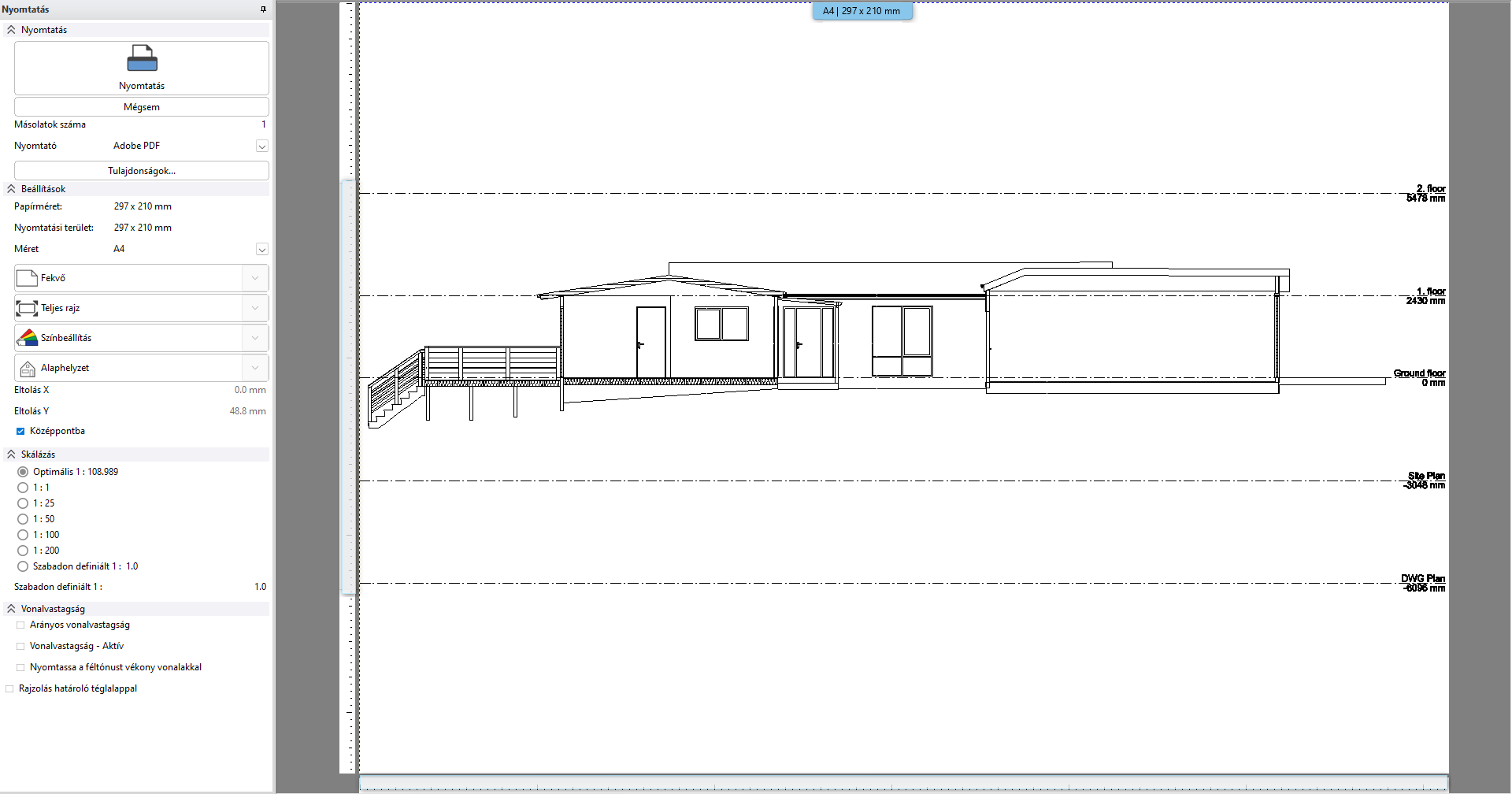

A dokumentum előnézetének megtekintése

Az előnézetben megtekintheti, hogyan fog kinézni a nyomtatási feladat, mielőtt elküldi a nyomtatóra.

A parancs helye: Fájl - Nyomtatás vagy

A parancs helye: Dokumentáció > Nyomtatás > Nyomtatás

A nyomtatás aktiválásakor a felület többi része el van rejtve. A projekthez való visszatéréshez kattintson a Mégsem gombra.

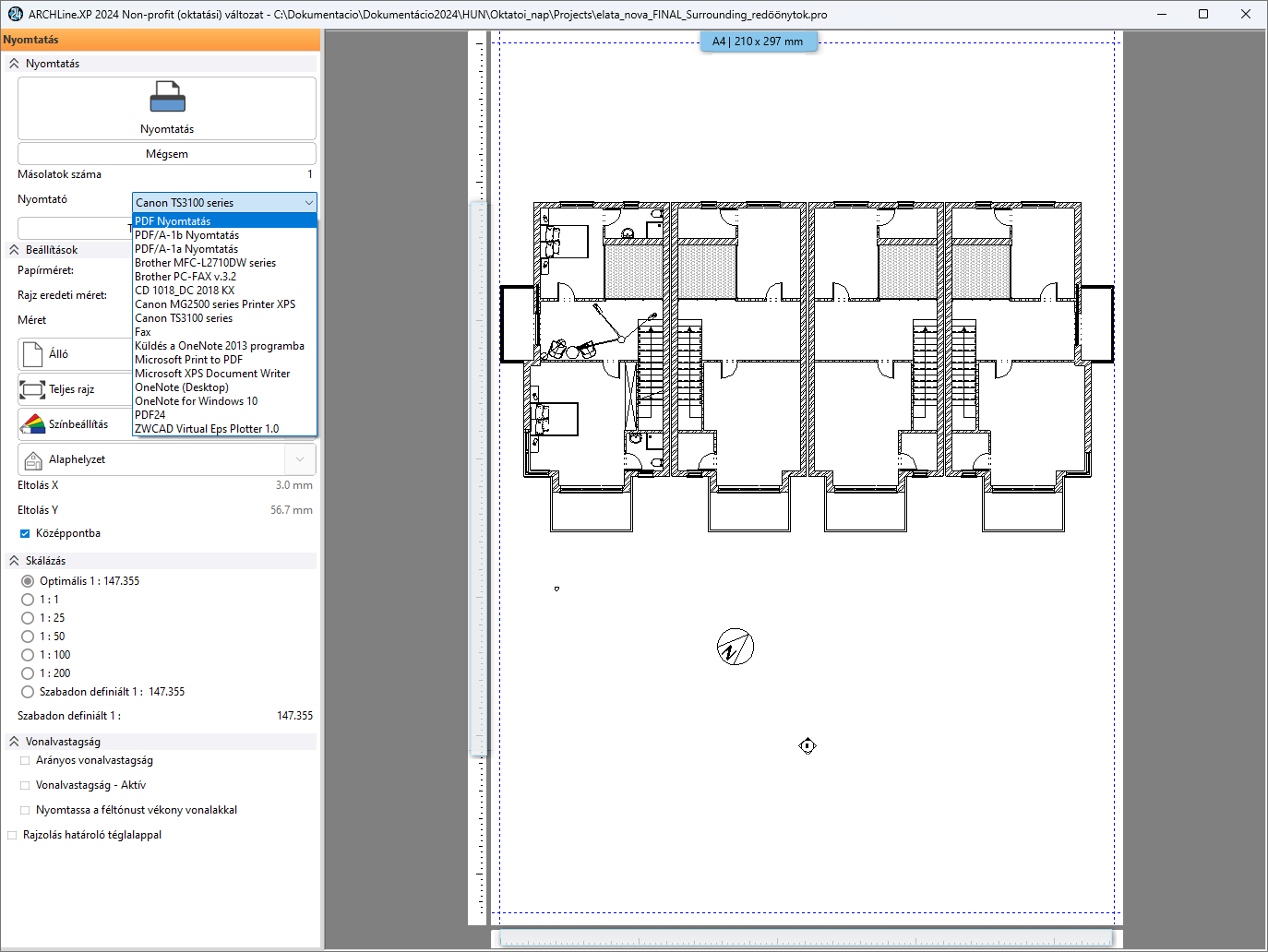

A nyomtató kiválasztása / PDF nyomtatás

Válassza ki a nyomtatót a Nyomtató kiválasztása listából. A PDF nyomtatás az első helyen szerepel. Kiválasztása után az ARCHLine.XP alapbeállitásnak tekinti a további nyomtatásokhoz egy futtatás alatt.

PDF-fájlok esetében meg kell adnia a fájl elérési útvonalát a tallózás feliratú gombra kettintva a Nyomtató kiválasztása lista alatt.

Fizikai nyomtató választása esetén a Tulajdonságok gomb megnyomása után megjelenik a kiválasztott nyomtató párbeszédablaka.

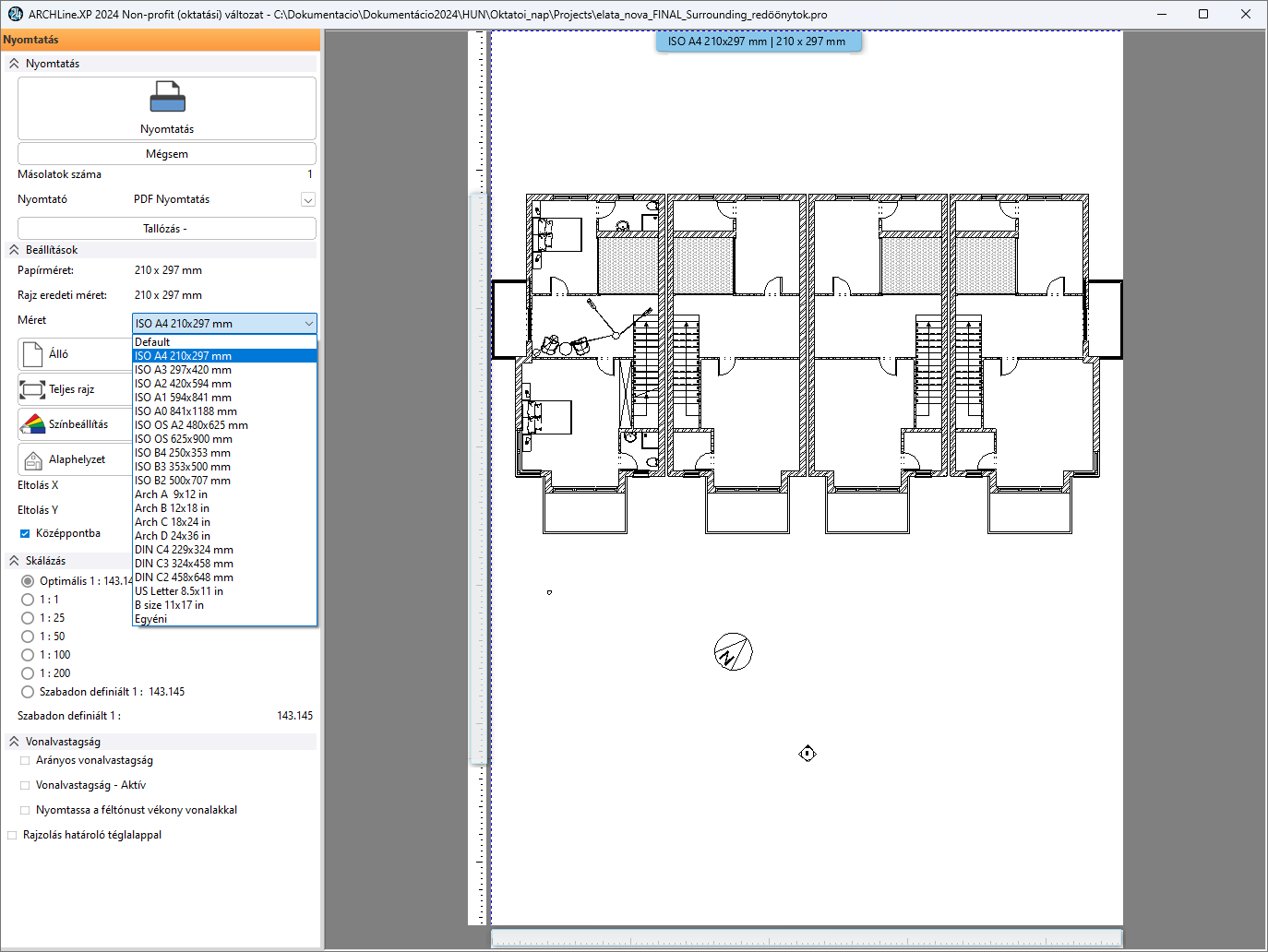

Papírméret kiválasztása

A Papírméret legördülő listáról válassza ki a nyomtatási feladathoz megfelelő papírméretet.
Ha a kivánt papírméret nem választható ki Méret listán, közvetlenül is megadhatja a magasságát és a szélességét. Az ilyen papírméretet egyéninek nevezzük.

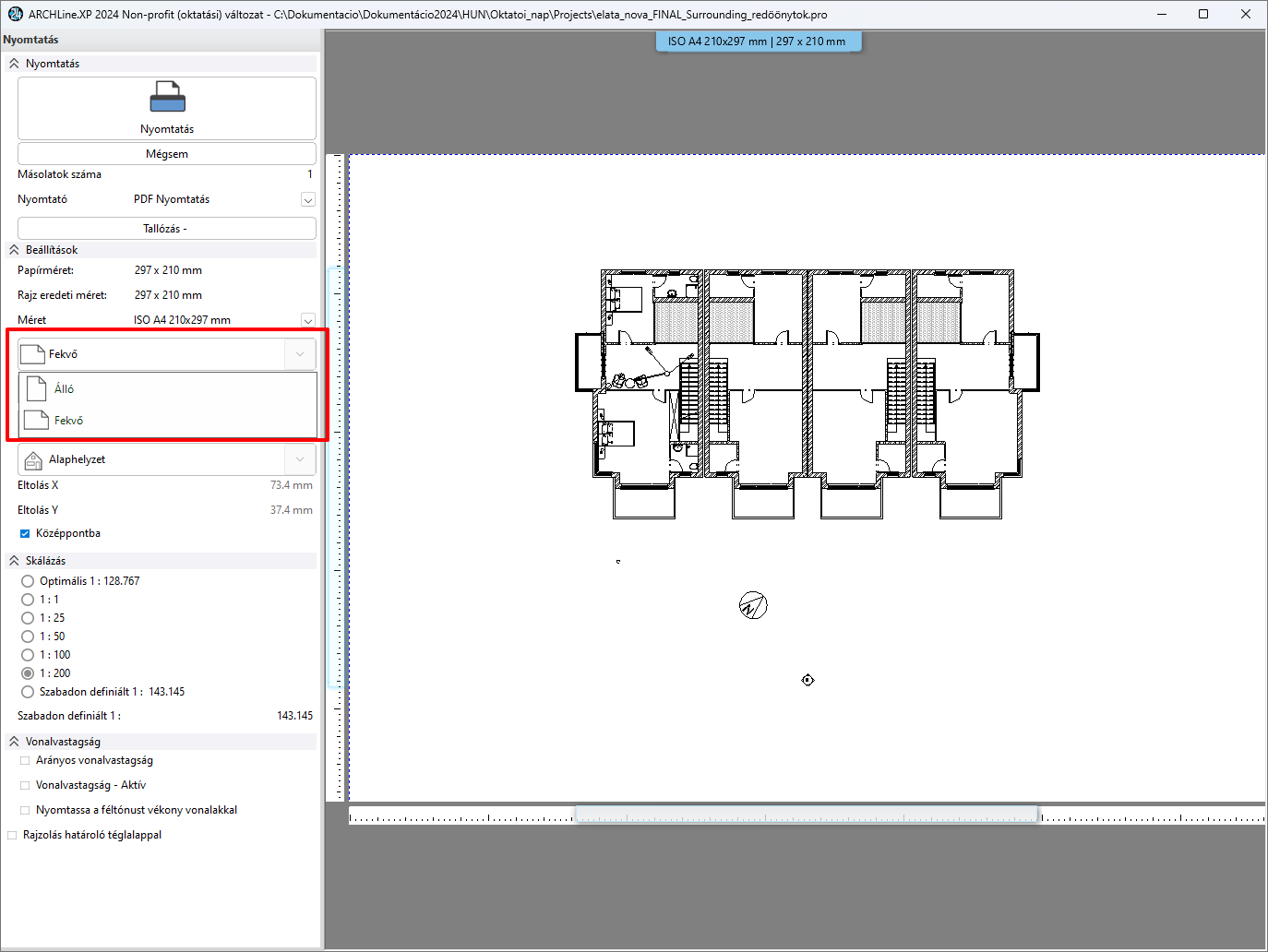

Orientáció

Az orientáció a papír helyzetének meghatározására szolgál. Álló vagy fekvő forma választható.

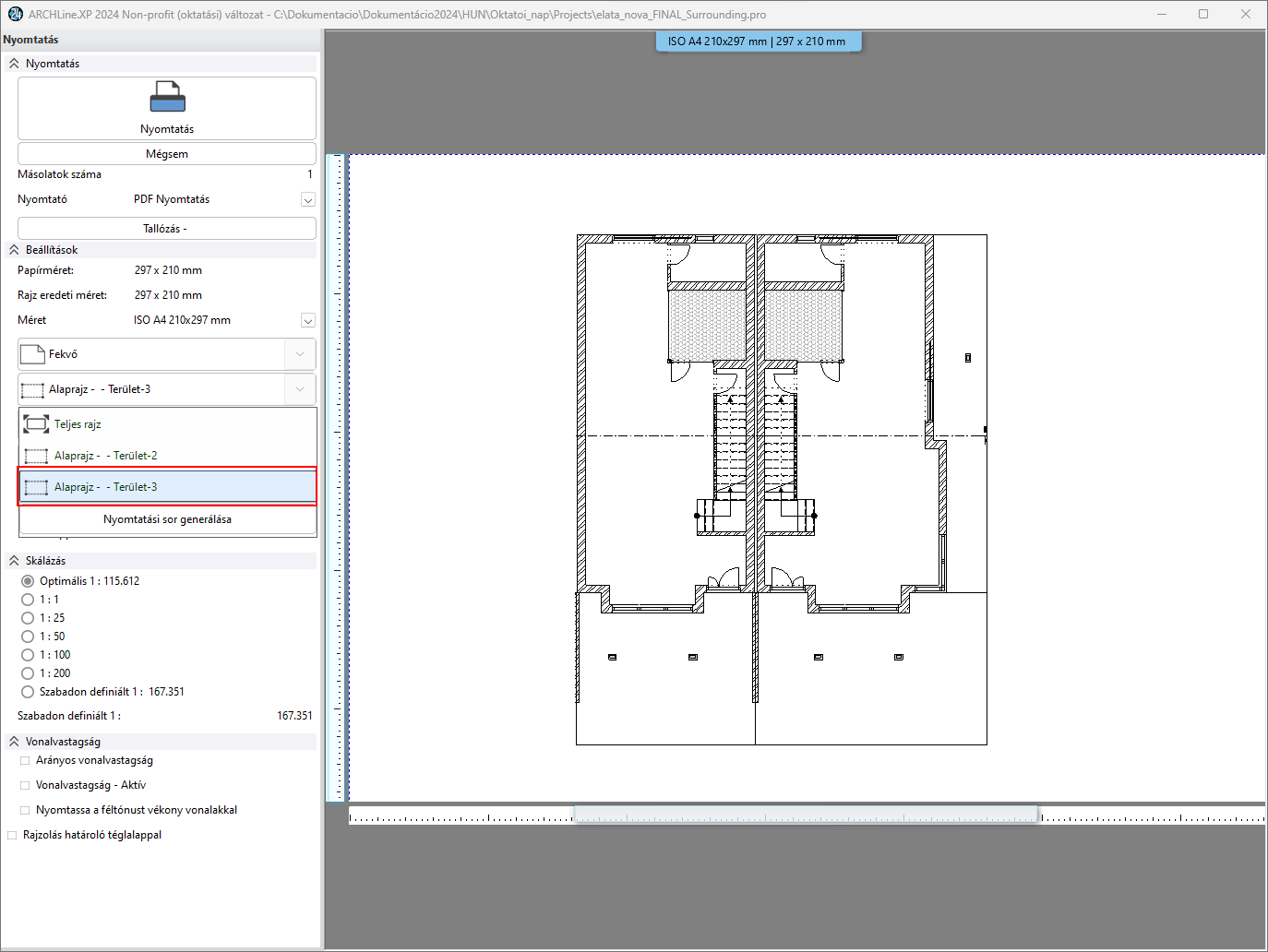

Nyomtatás ablak

Kiválaszthatja a rajz optimális befoglaló ablakát vagy a terven elhelyezett nyomtatási területek egyikét.

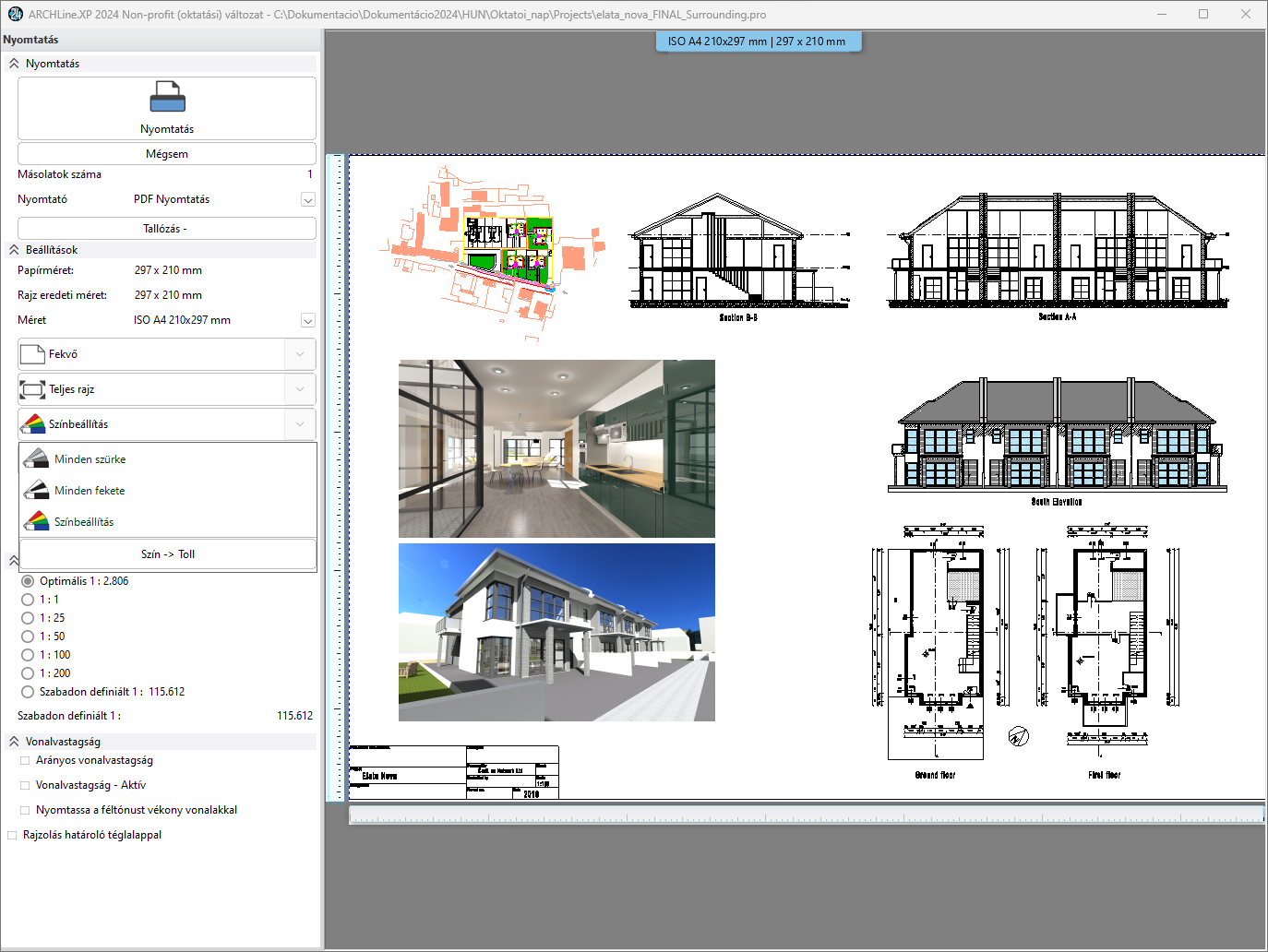

Nyomtatás fekete-fehérben

Ha a projekt színes elemeket tartalmaz, de fekete-fehérben vagy szürkeárnyalatosan szeretné kinyomtatni, kétféleképpen teheti meg.

1. A nyomtató tulajdonságainak módosításával. A rendelkezésre álló lehetőségek a nyomtató típusától függenek.

2. A Szinbeállitás listadobozban kiválasztható lehetőségek:

- Minden szürke
- Minden fekete
- Szines nyomtatás

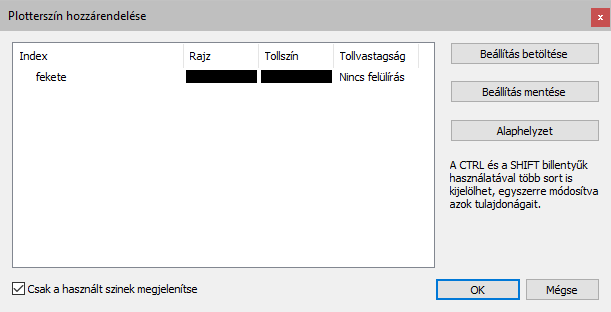

A Szin ->Toll gombra kattintva színeket cserélhet és különböző kinyomtatandó vonalvastagságokat tud a színekhez hozzárendelni.

A beállítások mentéséhez válassza a „Beállítás mentése” lehetőséget, majd később a „Beállítás betöltése” gombbal töltheti be újra.

Eltolás

A rajz elhelyezését határozza meg a rajzlapon.

Középpontba: a nyomtatási területet a lap közepére helyezi el. Az optimális méretarány funkcióval együtt a legjobb beállítás, amikor a méretarány nem kötött.
X és Y: írjon be pozitív vagy negatív számokat a rajz elmozgatásához X és Y koordináták szerint. Az értékeket a lap bal alsó sarkától számítja a program.

Skálázás

Átméretezi a rajzot a papír méretéhez igazodva:

Optimális: kiszámítja az aktuális papírméretnek leginkább megfelelő méretarányt. Ha ez az opció be van kapcsolva, módosíthatja a méretarányt a Szabadon definiált mezőben.
Méretarány értékek: lehetővé teszi az ábrázoláshoz használandó léptéktényező megadását. Válasszon méretarányt a legördülő listából.
Az Egyéni méretarány segítségével meghatározhatja saját léptékezését.

Megj:

1:1 méretarányt kell beállítania a nyomtatási tervlapról történő nyomtatás esetén, mert az elrendezés valós méretű virtuális papír, és nem szükséges tovább méretezni.

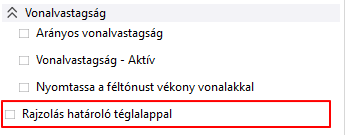

Rajzolás határoló táglalappal

Nagy bonyolultságú rajzok esetén érdemes használni, mert a rajz részletes megjelenitése helyett a befoglaló téglalapot mutatja az elönézet ablakban.

A fehér téglalap a kiválasztott papír méretét mutatja. Az éppen kiválasztott rajz befoglaló doboza világosszürkével jelenik meg. A fenti és oldalsó vonalzó segítségével grafikusan is módosithatja a rajz helyét a papíron.

Nyomtatás

Kattintson a nyomtatás ikonra miután kiválasztotta azt a rajzot vagy nyomtatható területet, valamint azokat a beállitásokat amelyekkel nyomtatni szeretne, vagy amelyből PDF-fájlt szeretne létrehozni.

Összefoglaló táblázat

Nyomtatás	Ha minden beállítás elkészült, kattintson erre a gombra a nyomtatási folyamat elindításához vagy a PDF-fájl létrehozásához.
Mégsem	Kilépés a nyomtatási párbeszédpanelből
Másolatok száma	Állítsa be a nyomtatásból létrehozni kívánt példányok számát.
Nyomtató	Válassza ki a számítógépén rendelkezésre álló nyomtatót a létrehozott lap nyomtatásához.
Keresés/tulajdonságok	PDF-fájlok esetében meg kell adnia a fájl elérési útvonalát. Nyomtatók/plotterek esetében módosíthatja a nyomtató/plotter beállításait.
Méret	Válassza ki a papírméretet.
Orientáció	Állítsa be a lap tájolását (álló/fekvő).
Nyomtatandó terület	Válassza ki a teljes rajzot vagy a nyomtatandó területet, amelyet ki szeretne nyomtatni. Lehetősége van arra, hogy a program a rendelkezésre álló nyomtatandó területekből automatikusan hozzon létre egy nyomtatási sort.
Színbeállítás	Válassza ki a szürkeárnyalatos, fekete-fehér vagy színes opciót a nyomtató követelményeinek megfelelően.
Rajz orientáció	A lap tartalmát elforgathatja vagy tükrözheti.
Eltolás	Vízszintes és függőleges irányban mozgathatja a rajzot a lapon.
Középpontba	Ha aktiválja, a rajz középpontja és a lap középpontja egy pontba kerül.
Skálázás	Állítsa be a megfelelő méretarányt a rajzhoz. Használja az optimális skálázást, ha azt szeretné, hogy a rajz tökéletesen illeszkedjen a lapra. Válassza az egyik előre beállított értékeket, ha azt szeretné, hogy nyomtatás után is méretezhető legyen. Válassza az egyéni méretarányt, ha egy adott rajzméretre van szüksége.
Arányos vonalvastagság	Ez a parancs csak akkor lép életbe, ha az alatta lévő Vonalvastagság - Aktív be van kapcsolva. Ez a vonalvastagságot a nyomtatólapon lévő méretaránybeállításoknak megfelelően méretezi.
Vonalvastagság - Aktív	Ha engedélyezve van, a program figyelembe veszi az egyes elemekhez rendelt vonalvastagságot.
Nyomtassa a féltónust vékony vonalakkal	A féltónusokat vékony vonalakkal helyettesíti a tinta megtakarítása érdekében.
Rajzolás határoló téglalappal	Ha aktiválja, egy szürke téglalap lép a rajz helyébe. Hasznos abban az esetben, ha a számítógép túl lassú a nyomtatási tulajdonságok beállítása közben.

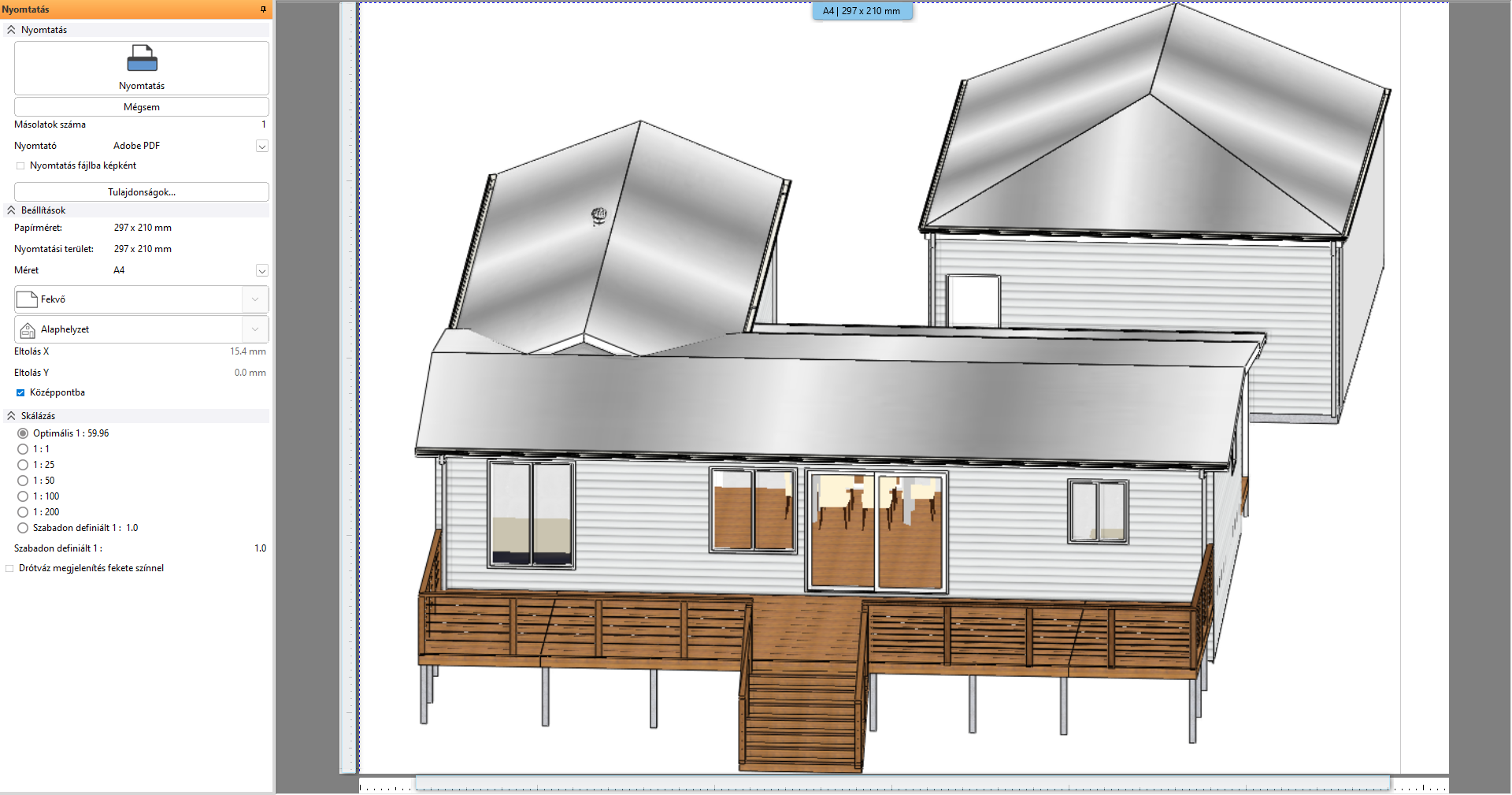

3D nyomtatás

Az aktuális 3D nézetet közvetlenül kinyomtathatja PDF-fájlba vagy nyomtatóval/plotterrel. Így könnyedén megoszthatja másokkal a projekt 3D modell nézeteit.

Metszet nyomtatás

Az új nyomtatási párbeszédpanel segítségével képi és vektoriális metszeteket nyomtathat. A vektoriális metszetek esetében nyomtatandó területeket hozhat létre, így beállíthatja a metszet kinyomtatandó területeit. A képi metszetek esetében a nyomtatandó terület parancs nem áll rendelkezésre.

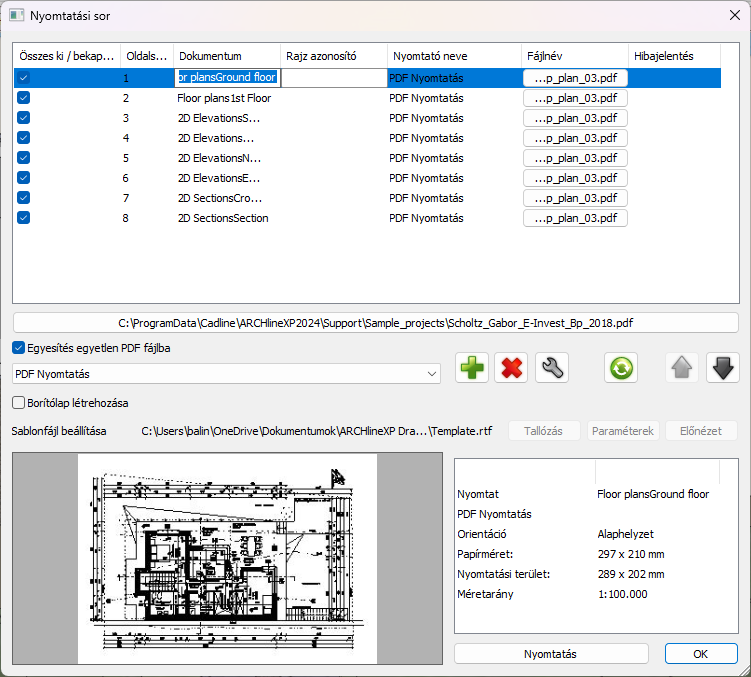

Nyomtatási sor

Létrehozhat olyan nyomtatási lapokat, amelyek egy fájlba vagy különálló fájlokba kerülnek kinyomtatásra. Hozza létre a nyomtatási lapokat, majd állítsa be a nyomtatási tulajdonságokat mindegyikhez. Az előnézetben láthatja, hogyan fog kinézni a végleges nyomtatás.

Összes ki/bekapcsolása	Ezzel a gombbal kiválaszthatja/kikapcsolhatja az összes sor kijelölését, vagy a jelölőnégyzetre kattintva kiválaszthat/kikapcsolhat egy sort a nyomtatásból.
Oldalszám	Automatikusan létrehozott oldalszámozás.
Dokumentum	A nyomtatási lap neve.
Rajz azonosító	Beállíthat egy rajzszámot az oldalakhoz.
Nyomtató neve	Megjeleníti a kiválasztott nyomtatót.
Fájlnév	Megjeleníti a nyomtatási lapot tartalmazó fájl nevét.
Hibajelentés	A nyomtatási sorral kapcsolatos hibaüzenetek itt jelennek meg.
Elérési útvonal	Állítsa be a mappát, ahová a PDF-fájlt menteni kívánja.
Egyesítés egyetlen PDF fájlba	Ha aktiválja, az összes felsorolt rajzot egyetlen PDF-fájlban egyesíti.
Nyomtató	Nyomtató kiválasztása.
	Új nyomtatási lap hozzáadása.
	A kiválasztott nyomtatási lapok törlése.
	Módosítsa a nyomtatási lap beállításait.
	Frissítse az összes nyomtatási lapot a beállításokkal.
	Mozgassa a nyomtatási lapot felfelé.
	Mozgassa lefelé a nyomtatási lapot.
Borítólap létrehozása	Fedőlap hozzáadása az egyesített PDF-hez.
Tallózás	Válassza ki a használt RTF-fájlt.
Paraméterek	Állítsa be a borítókép paramétereit.
Előnézet	Az előnézetben láthatja az automatikusan létrehozott fedőlapot.
Nyomtatás	Ha minden beállítás elkészült, hozza létre a PDF-fájlt ezzel a gombbal.
OK	Mentse el az összes beállítást, és lépjen ki a Nyomtatási várólista párbeszédpanelből.
