Az Autocad .PAT kiterjesztésű fájljai sraffozási mintákat tartalmaznak, melyeket importálva az ARCHLine.XP-be automatikusan a könyvtárba menti a program a sraffozási mintákat.
Ha AutoCAD sraffozási mintákat kíván használni, importálhat egyéni fa és kő sraffozási mintákat vagy bármilyen más mintát .pat fájlokból. Néhány lépéssel egyszerűen importálhatja a sraffozási minta-könyvtárakat.
Kövesse az alábbi lépéseket az AutoCAD sraffozási minták hozzáadásához:

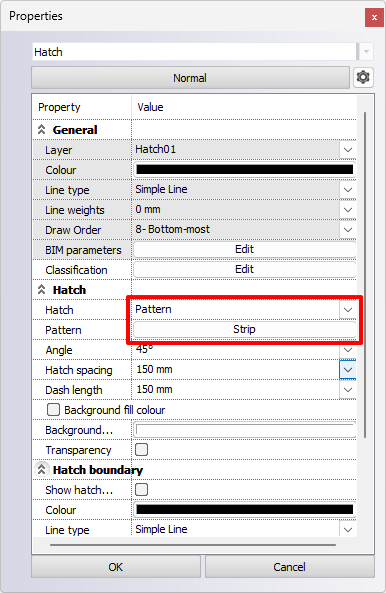

1. Kattintson a Sraffozási minta gombra a Sraffozás tulajdonságai párbeszédpanelen.

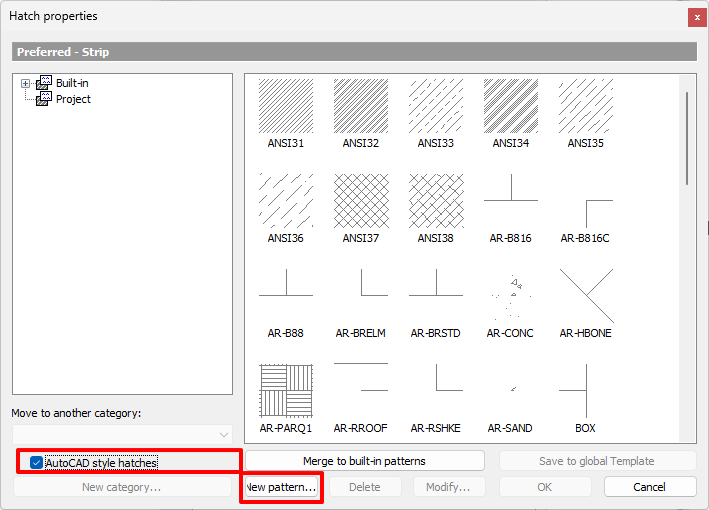

2. Kattintson az Autocad stílusú sraffozások jelölőnégyzetre. Kiválaszthatóvá teszi az Új minta gombot.

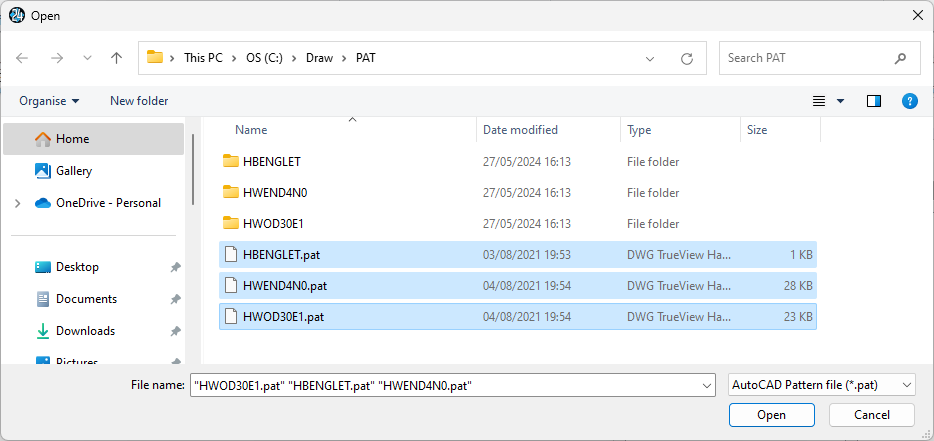

3. Válassza ki az importálandó .PAT fájlokat többszörös kijelöléssel
Megjegyzés:
Sok webhelyen letölthetők .PAT fájlok, pl. https://www.cadhatch.com/free-downloads

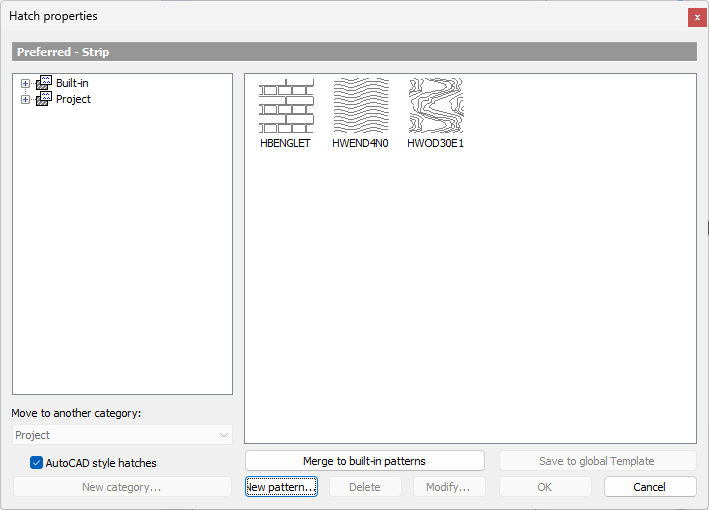

4. Az importált sraffozási minták megjelennek a párbeszédpanelen.
Az AutoCAD sraffozási minták hozzáadása után a bélyegképek elérhetők lesznek a Sraffozás párbeszédpanelen az egyéni sraffozási legördülő menüben.
