Sraffozás minta grafikus definiálása

A burkolási minta létrehozásához hasonlóan mostantól sraffozási mintákat is létre lehet hozni grafikus módon. A megrajzolt minta sokszorozását az X és Y tengelyek irányának és hosszúságának módosításával lehet megadni.

Sraffozás minta grafikus definiálása

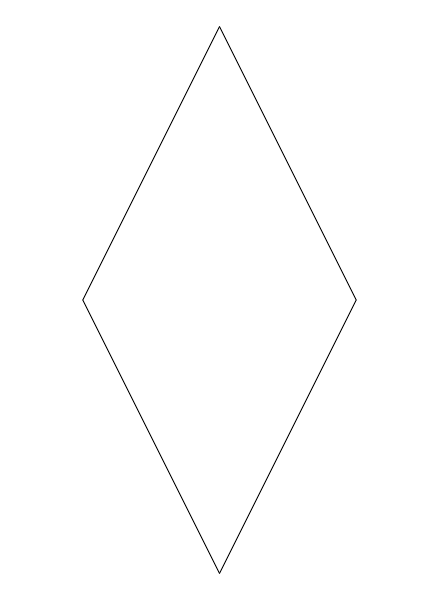

1. Minta megrajzolása: a kívánt sraffozási mintát 2D rajzi elemekkel lehet megrajzolni az alaprajzon.

2. Csoport létrehozása: a megrajzolt mintát mentsük el a könyvtárba csoportként vagy hozzunk létre egy helyi csoportot a 2D rajzi elemekből.

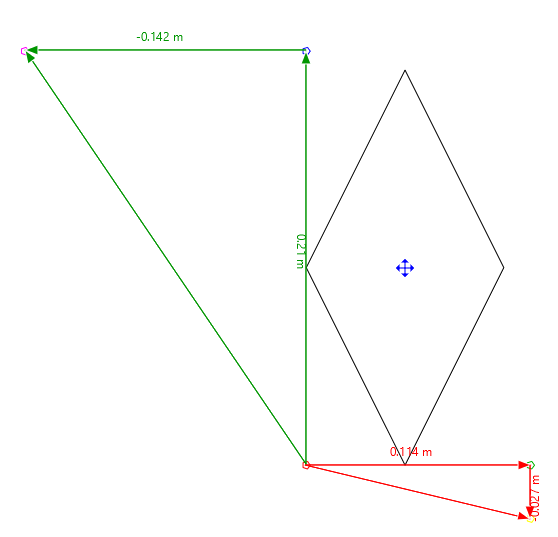

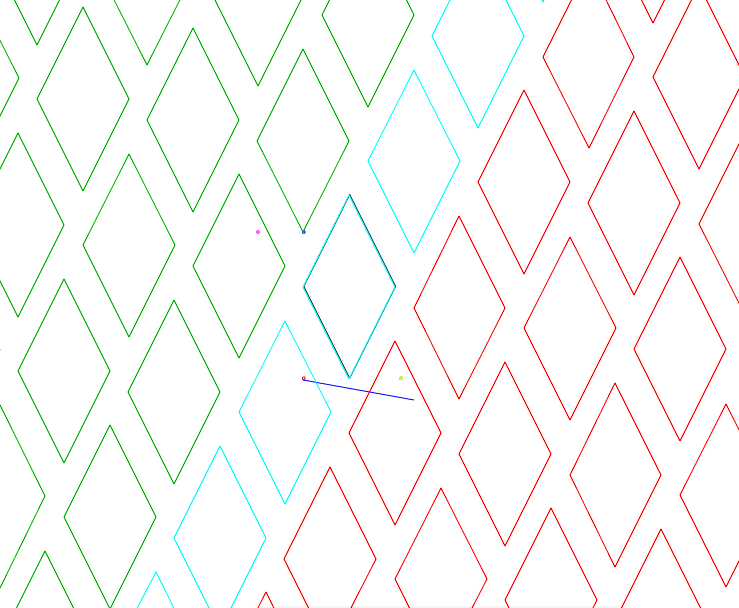

3. Sraffozás minta grafikus definiálása: a Sraffozás minta frafikus létrehozása parancs elindítása után a csoportot jelöljük ki, majd a nyilak segítségével adjuk meg az X és Y irányba történő ismétlés paramétereit. A nyílvégeknél található pontra kattintva az irány nincs rögzítve az X és Y koordinátára, így bármilyen ismétlődés megadható.

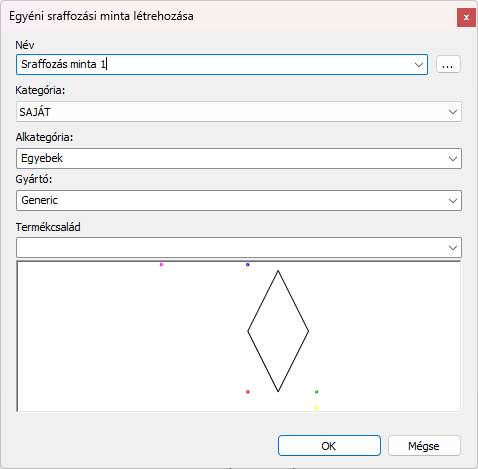

4. Mentés: az enter megnyomásával fejezzük be a szerkesztést. A megnyíló ablakban mentsük el az elkészült sraffozási mintát a könyvtárba.

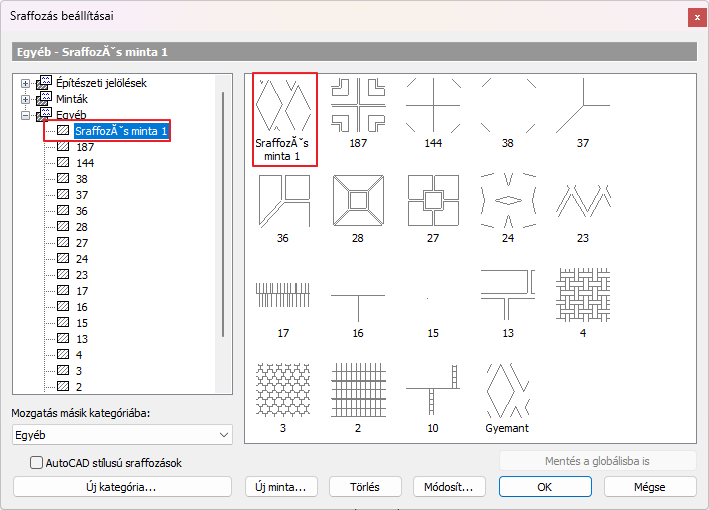

5. Az elmentett mintákat a mentés után megtekinthetjük a sraffozás dialógban.
