Kattintson jobb gombbal az Rajz eszköztár - Sraffozás eszköz ikonjára, vagy válassza ki a Rajz menü - Tulajdonságok - Sraffozás parancsot.
Általános tulajdonságok
Állítsa be a sraffozás általános tulajdonságait: a fóliát, a színt, a vonaltipust, a vonalvastagságot, és a prioritást (Megjelenitési sorrend).
Megj:
Azonos megjelenitési érték használatakor a program kirajzolási sorrendje elöször a sraffozás és utána az összes többi 2D elem.
Sraffozás

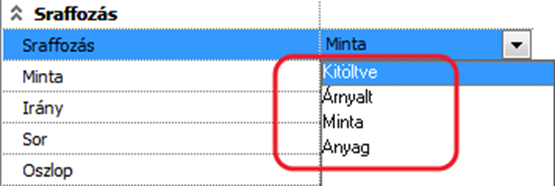

A program négyféle sraffozást kínál fel:
Átlátszóság
- Kitöltve
- Árnyalt
- Minta
- Anyag
Kitöltés színnel
A megadott területet egységes színnel tölti ki.
Minta
Megadja a sraffozás mintáját. A megjelenő Sraffozás beállításai párbeszédablakban számos előre megadott minta közül választhat (építészeti jelölések: téglafal, kőfal, kavics, stb. minták: kerámiák, falminták, stb.), ha a sraffozás nevére vagy képére kattint. A sornál és az oszlopnál megadott értékek a minta egy egységének méreteit határozzák meg a két fő irányban.

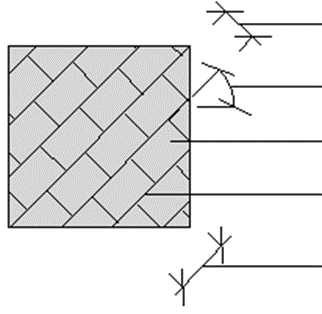

Minta tulajdonságok:
Tulajdonság | Leirás |
Irány |
Megadja a sraffozás vonalak (vagy a szimbólum vonalak) irányát fokokban (a vízszintes irányhoz viszonyítva |
Sor (Y lépésköz) |
Megadja a sraffozás vonalak közötti távolságot (a rajzi mértékegységben). A vonalak távolsága a sraffozás irányára merőleges, y irányban értendő. |
Oszlop (X lépésköz) |
Megadja a sraffozás vonalak közötti távolságot (a rajzi mértékegységben). A vonalak távolsága a sraffozás irányával párhuzamos, x irányban értendő. |
Háttérszín |
A sraffozás kitöltött színe abban az esetben ha a sraffozás minta vonalakat tartalmaz. |
Átlátszóság | Az átlátszó sraffozás tulajdonság azt jelenti, hogy a sraffozás háttérszíne, illetve a kitöltött szín is átlátszó. Ekkor a szín halványabb lesz. |
Sorok távolsága: 150 mm Szög: 45° Háttérszín: szürke Szín: fekete Oszlopok távolsága: 250 mm |
Megj:

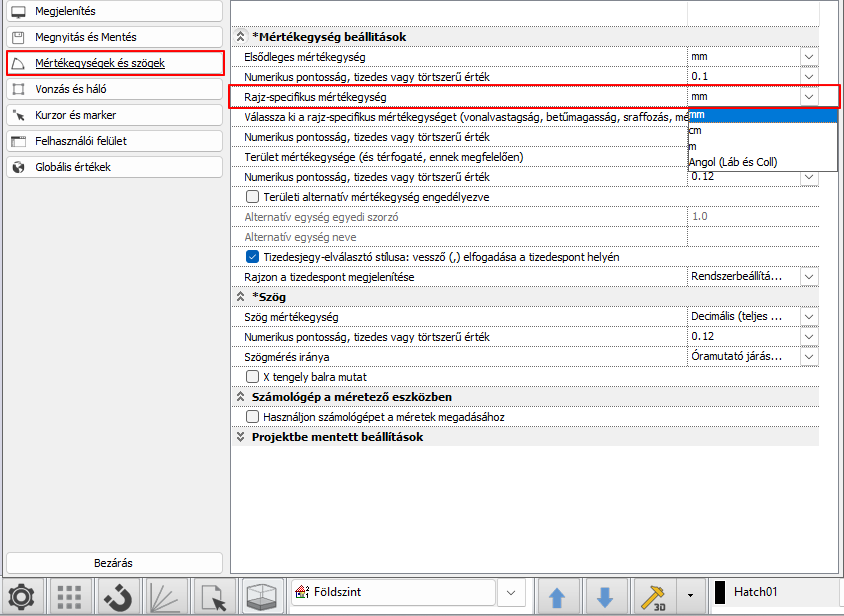

A rajzi mértékegység a File - Opciók - Mértékegységek és szögek panelen állitható.

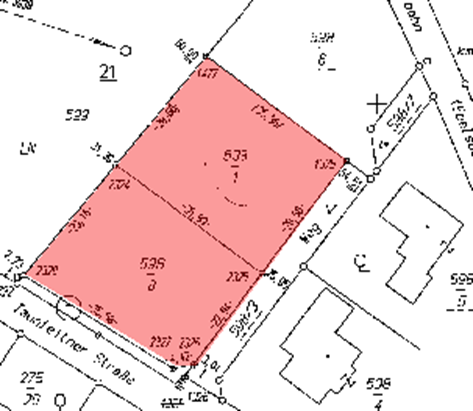

Példa átlátszó sraffozás használatára:
Helyszínrajzok esetén szükség lehet arra, hogy pl. telkeket vonjunk össze. Ezt ábrázolhatjuk sraffozással. Ugyanakkor a sraffozás alatt jelölnünk kell az eredeti állapotot.

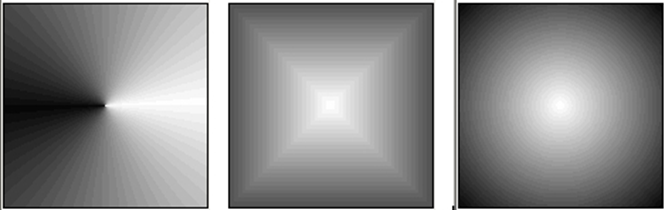

Árnyalt sraffozás
Tulajdonság | Leirás |
Az árnyalás típusa | Lineáris, Centrikus, Kúpos, Négyzetes. |
Szög | A sraffozás vonalak irányát adja meg |
Felosztás | A sraffozás sűrűségét adja meg. |
Színtől .. színig | A színintervallumot adja meg. |
Origó | A fény origóját határozza meg. (Ez az árnyalt sraffozás fókuszpontja.) |
Anyag
A Sraffozás anyag kitöltéssel használatához válassza az Anyag opciót a Sraffozás beállításoknál a sraffozás tulajdonságok ablakban és kattintson a Módosítás gombra az anyag kiválasztásához az Anyag tulajdonságoknál.
Ha az anyagot kiválasztotta, beállíthatja a kiosztási origóját az Origó opcióval.
Határvonal
Beállíthatja, hogy látsszon-e a sraffozás kerete.
Ez a tulajdonság egy képzeletbeli sokszög által bezárt területet sraffozása esetén hasznos. A sraffozás határvonala önálló tulajdonságokkal rendelkezik.
Ahhoz, hogy a beállításokat el tudja végezni, be kell kapcsolnia a Határvonal látszik opciót. A megjelenő párbeszédablakban beállíthatók a sraffozás határának színe, vonaltípusa és vonalvastagsága.
